RS-1_机器控制参数 - 第20页
机器控制参数 2- 13 设定项目 2-1-5- 1 No. 项目 输入范围 单位 备考 最小值 最大值 1 脉冲分解能 1nm/Pulse 2 速度界限 加速度 -10 10 G 3 减速度 -10 10 G 4 最高速度 -1000000 1000000 mm/sec 5 反冲击率 6 各动作区的 速度控制表 动作区分 0 2 参照 2-1-5-2 动作 区分 7 速度区分 0 9 参照 2-1-5-3 速度 区分 8 速度控 制参…
机器控制参数
2-12
2-1-5

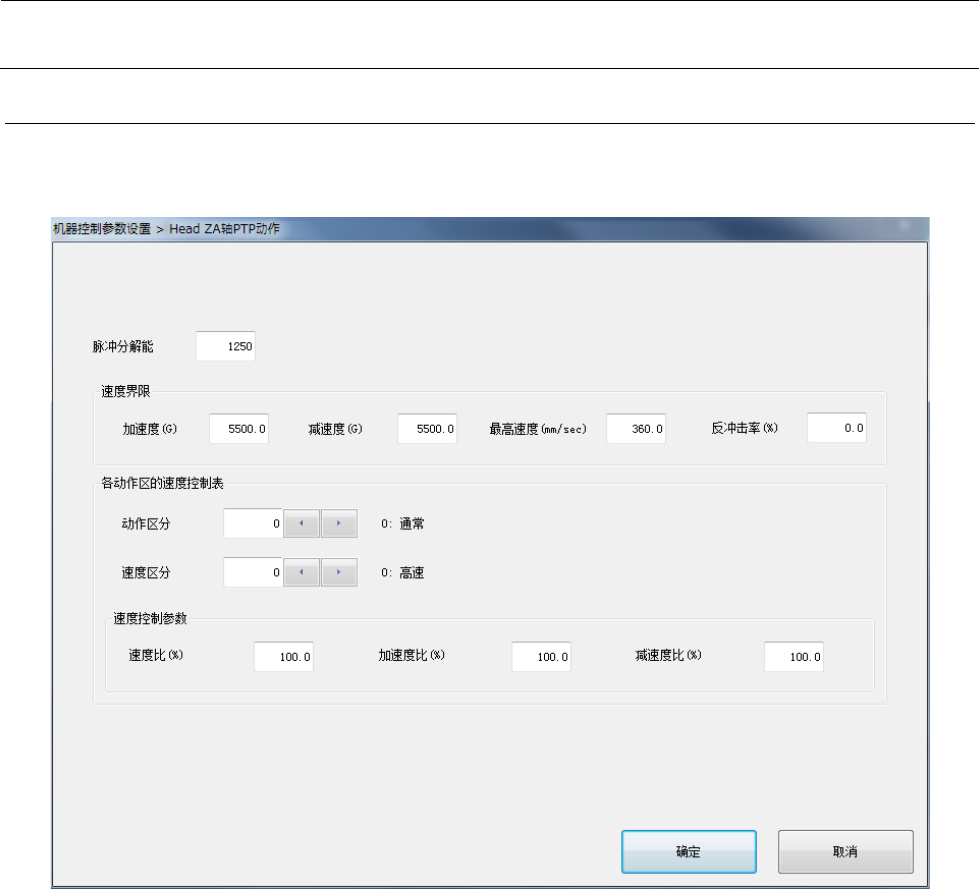

ZA轴PTP动作
如将“动作区分”、“速度区分”设置为欲编辑的索引，即可对所设定的区分中的速度控制参数进
行编辑。
机器控制参数
2-13
设定项目
2-1-5-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 脉冲分解能 1nm/Pulse
2 速度界限 加速度 -10 10 G
3 减速度 -10 10 G
4 最高速度 -1000000
1000000 mm/sec
5 反冲击率
6
各动作区的
速度控制表
动作区分 0 2
参照2-1-5-2动作
区分
7 速度区分 0 9
参照2-1-5-3速度
区分
8
速度控
制参数
速度比（%） -100000 100000 %
9 加速度比（%
）
-100000 100000 %
10 减速度比（%
）
-100000 100000 %
动作区分
2-1-5-2
速度区分
2-1-5-3
No.
类别
内容
1 0 通常
2 1～2 预备
No.
类别
内容
1 0 高速
2 1 中速
3 2 低速
4 3 低速2
5 4～9 预备
机器控制参数
2-14

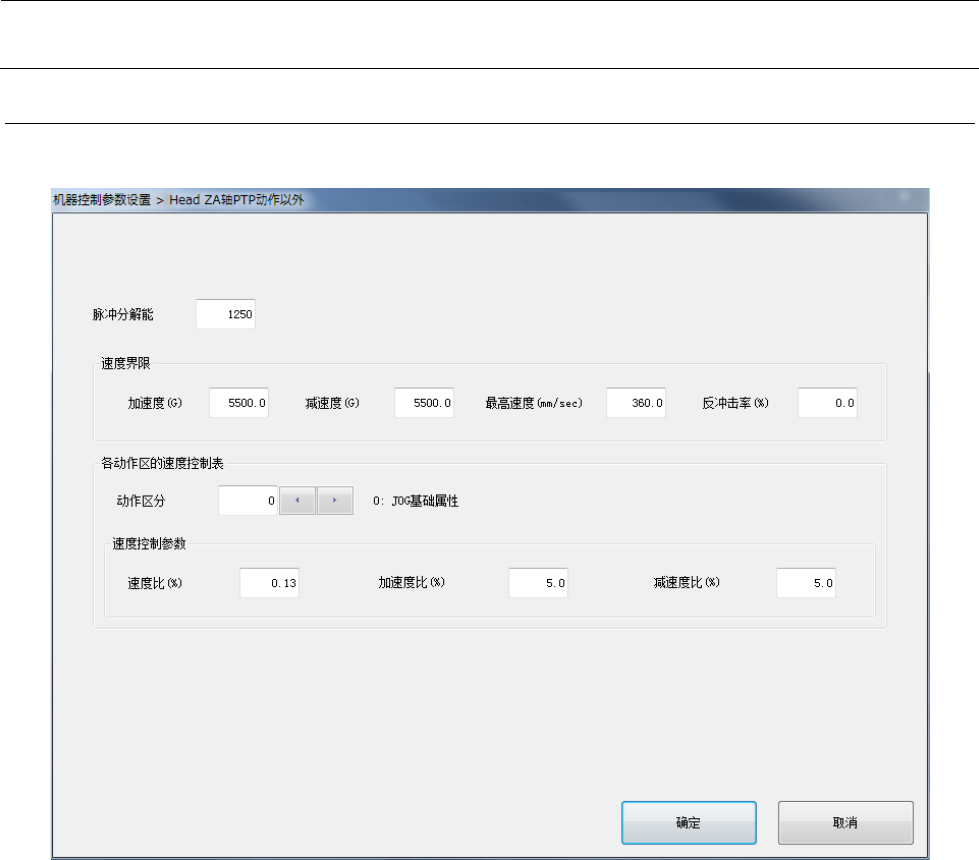

2-1-6
ZA轴PTP动作以外
如将“动作区分”设置为欲编辑的索引，即可对所设定的区分中的速度控制参数进行编辑。
