机器控制参数 2- 26 2-1-13 Z 轴高度控制 如将 Z 轴 2 层控制高度的 “ 元件种 类” 设置为欲 编辑 的索引， 即可对所设定的 区分中 的贴片上升时参 数进行编辑。 设定项目 2-1-13- 1 No. 项目 输入范围 单位 备考 最小值 最大值 1 预旋转高度 基板上面 / 吸取高度开 始 的偏移量 2 XY 轴可以开始 运行的高度 吸取元件后最大元 件高度 开始的元件下面位 置偏移 量 3 贴片后最大元件高 度开…
机器控制参数
2-25
2-1-12
过滤器弄脏判定值
如 将“ 过滤不良判定值”的索引设置为欲编辑的索引，即可对所设定的区分中的过滤不良判定值进
行编辑。
设定项目
2-1-12-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 贴片头吸嘴区分
2 过滤不良判定值
3 过滤不良判定值（类别） 0：通常
1～2：扩展
4 电磁阀预热次数 0 255
机器控制参数
2-26
2-1-13
Z轴高度控制

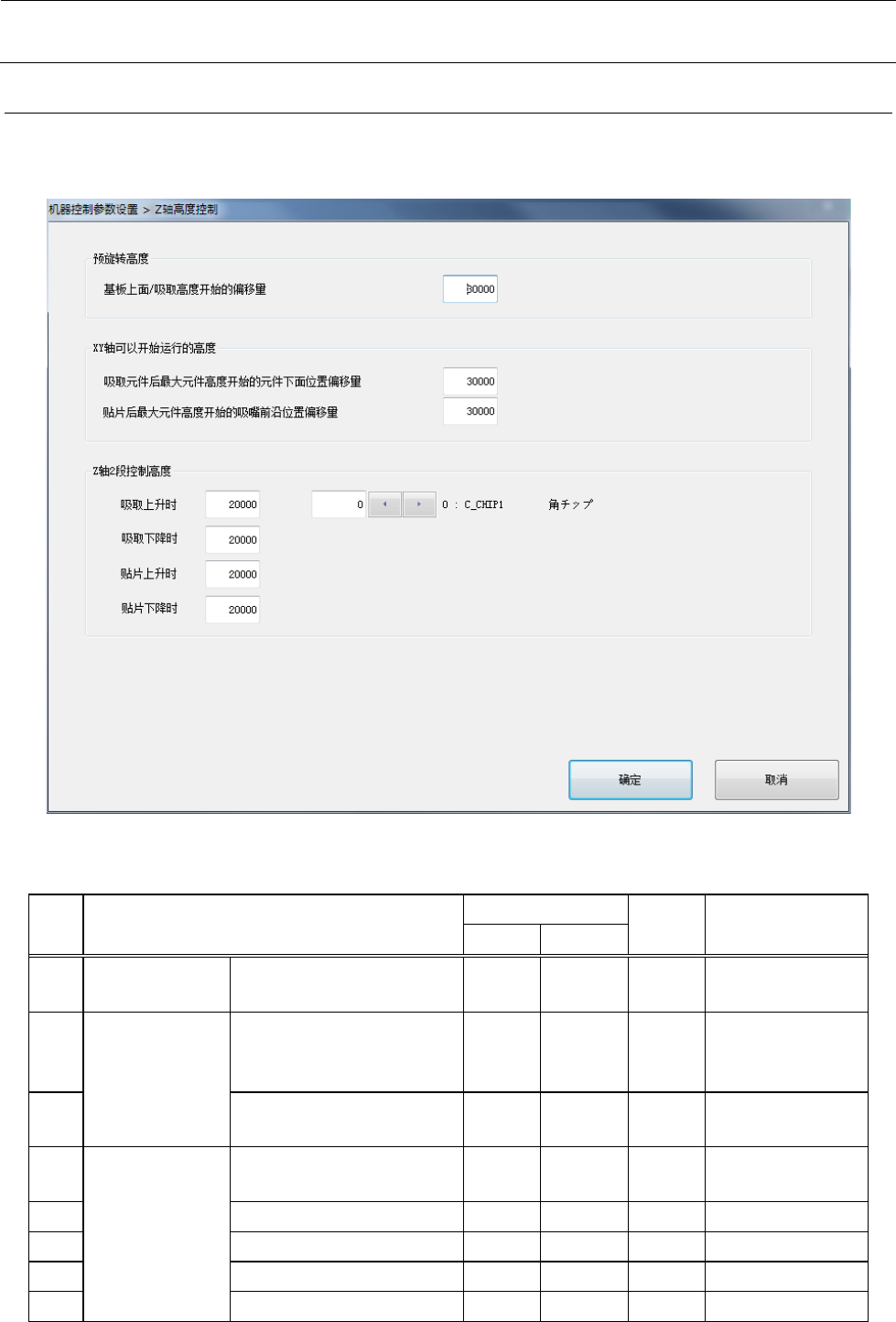

如将Z轴2层控制高度的“元件种类”设置为欲编辑的索引，即可对所设定的区分中的贴片上升时参
数进行编辑。
设定项目
2-1-13-1
No.
项目
输入范围
单位
备考
最小值
最大值
1 预旋转高度
基板上面/吸取高度开始
的偏移量
2
XY轴可以开始
运行的高度
吸取元件后最大元件高度
开始的元件下面位置偏移
量
3
贴片后最大元件高度开始
的吸嘴前沿位置偏移量
4
Z轴2段控制
高度
元件种类 0 49
参照2-1-13-2元
件种类
5 吸取上升时
6 吸取下降时
7 贴片上升时
8 贴片下降时
机器控制参数
2-27
元件种类
2-1-13-2
项目
内容
项目
内容
0 C_CHIP1 方型芯片 23 C_CON2 双向引脚插头
1 C_CHIP2 圆筒形芯片 24 C_CONZ Z形引脚插头
2 C_CHIP3 铝电解电容器 25 C_EXCON 扩展引脚插头
3 C_CHIP4 网络电阻 26 C_OLC 外形定心元件
4 C_CHIP5 微调电容器 27 C_PANEL 外形识别元件
5 C_SOT SOT 28 C_CONN_OTHER 其它插头
6 C_SOJ SOJ 29 C_SKT_J J形引脚插座
7 C_GaAsFET GaAsFET 30 C_SKT_G 鸥翼式插座
8 C_LED 芯片LED 31 C_SKT_B 带减震器插座
9 C_CHIP_OTHER 其他芯片 32 C_SKT_OTHER 其它IC插座
10 C_SOP SOP 33 C_HIC HIC（基板元件）
11 C_QFP QFP 34 C_ELEMENT1 通用图形元件1
11 C_PLCC PLCC（QFJ） 35 C_ELEMENT2 通用图形元件2
13 C_TSOP TSOP 36 C_ELEMENT3 通用图形元件3
14 C_TSOP2 TSOP2 37 C_SOPDIMM DIMM插座
15 C_BQFP BQFP（带减震器QFP） 38 C_TI_BCHIP（特订）
16 C_BGA BGA（PBGA） 39 C_TR_UL 三极管（左上缺口）
17 C_CBGA CBGA 40 C_TR_UR 三极管（右上缺口）
18 C_HSOP 带散热片SOP 41 C_TR_LL 三极管（左下缺口）
19 C_FBGA FBGA（CSP） 42 C_TR_LR 三极管（右下缺口）
20 C_QFN QFN 43～48 预约
21 C_IC_OTHER 其他IC元件 49 C_OTHER 其他元件
22 C_CONN 单向引脚插头
