Head

第 4 章. 贴装头模块

4.1. 贴装头模块(Head Module)

4.1.1. 所需工具

 T型扳手(其它随机工具)或六角扳手

 扳手或扭力扳手

 镊子、电缆带

4.1.2. 贴装头模块的拆卸步骤

1. 操作示教框，让贴装头模块移动到正面。

2. 正常结束PC后，关闭(OFF)设备正面的主开关(Main Switch)。

3. 切断主气压(Main Air)。

4. 把连接到气缸的气压管拆下。

5. 把连接到贴装头模块的连接器拆下。

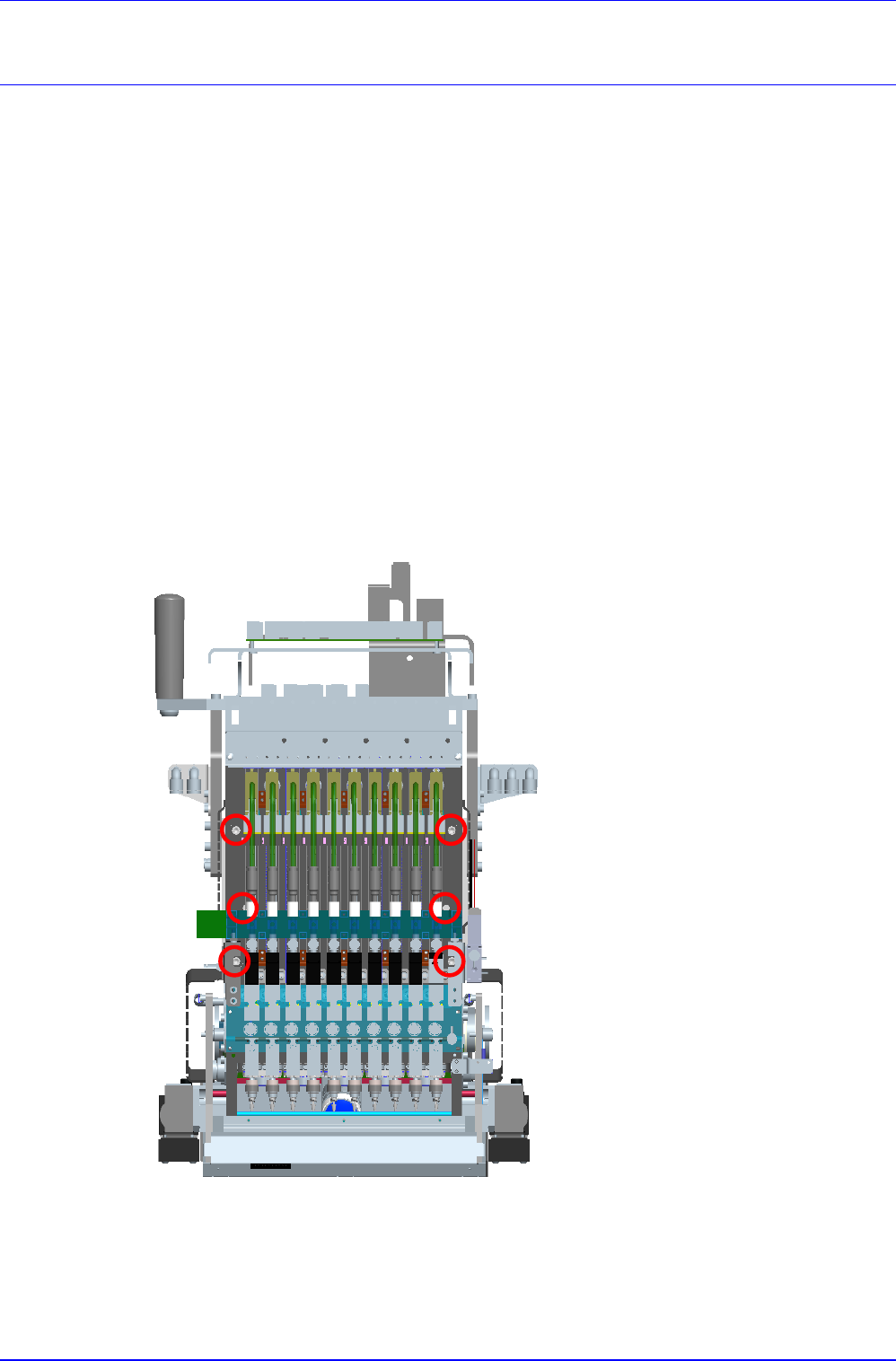

6. 拧开下图的固定螺丝后拆下贴装头模块。

SM471 Service Manual

4.1.3. 贴装头模块(Head Module)的组装步骤

1. 按照拆卸过程的相反顺序进行组装。但，组装时请注意下列事项。

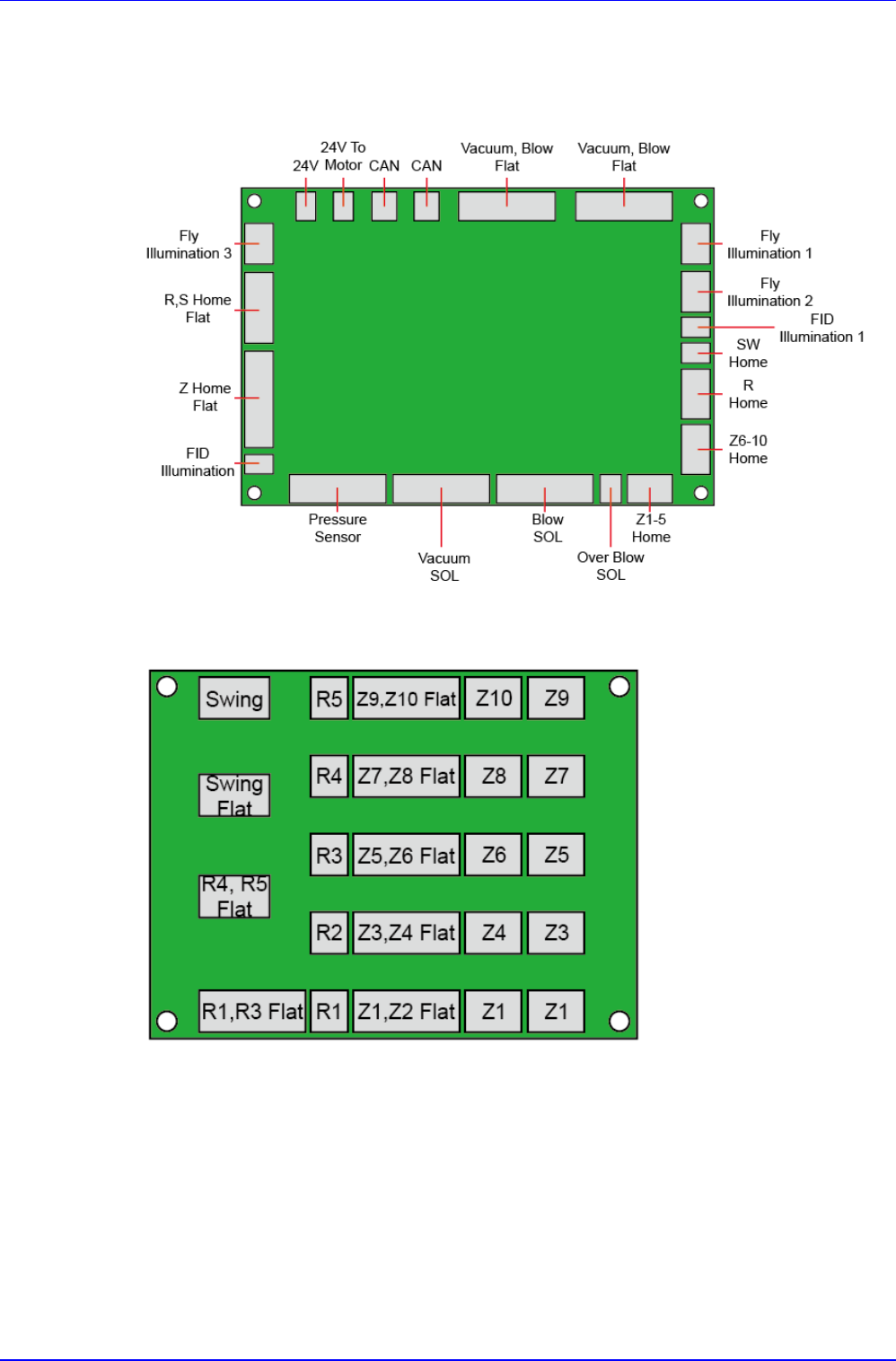

2. 如下所示地把连接器连接到贴装头模块。

3. 作业结束后，打开设备正面的主开关(Main Switch)，启动PC。

4. 需要进行下列校准(Calibration)作业。

 Axis Home Calibration

 Fiducial Camera Calibration

 Gantry Common XY

 Gantry Mapping

 Head Z/R Offset

Head IF Board

Motor IF Board

Head

 Fid Camera Offset

 Pitch Home Offset

 Head Offset

 LSO Head COR to RefFid

 Variable Pitch Offset
