QD027-17 4. 生产 NXT 系统手册 107 备注 ) 当显示异常画面时，按下操作面板的 MONITOR 按钮就能确认影像。 解决方法 请确认 2D 标记，如果有异物请除取。另外，请确认 2D 标记是否偏移。
4. 生产 QD027-17
106 NXT 系统手册

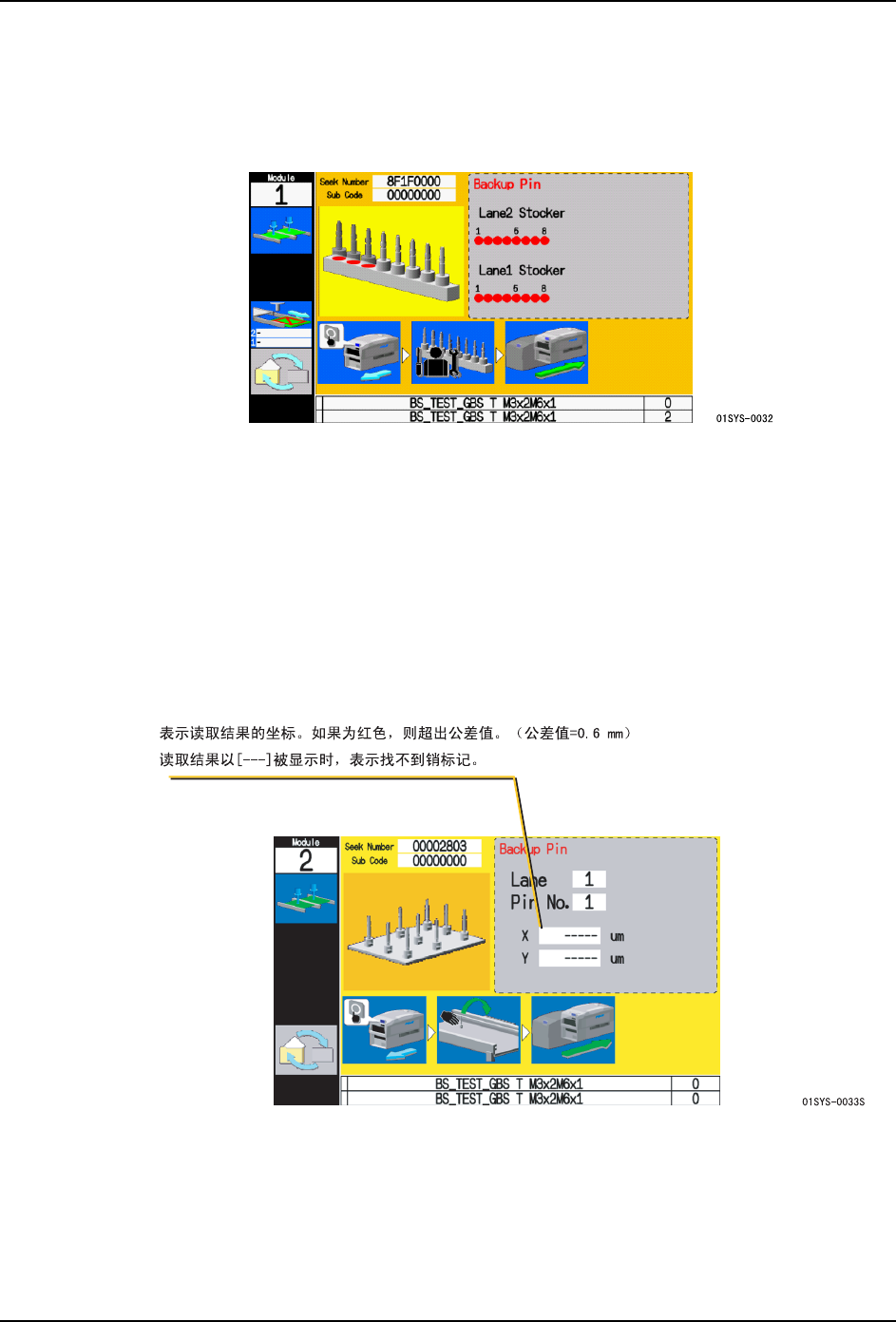

3. 销支架上的支撑销读取异常
机器为了确认销支架上是否有支撑销而进行支撑销标记的读取。此时，如果支撑销没有被正
确放置，就会发生该异常。
备注 ) 当显示异常画面时，按下 MONITOR 按钮就能确认影像。
对策
请确认以下的项目。
·销支架是否被正确安装在搬运轨道上。
·在销号码中所指定的支撑销是否有异常。
4. 配置在支撑板上的支撑销的读取异常
机器为了确认配置在支撑板上的支撑销的位置而进行支撑销标记的读取。此时，如果支撑销
没有被正确配置，就会发生该异常。
备注 ) 当显示异常画面时，按下操作面板的 MONITOR 按钮就能确认影像。
对策
请确认支撑销的状态及支撑销的下面是否有异物后，将所有支撑销返回到销支架内。
5. 销支架的 2D 标记的读取异常
销支架的 2D 标记上有脏物或偏移时所发生的异常。
QD027-17 4. 生产
NXT 系统手册 107
备注 ) 当显示异常画面时，按下操作面板的 MONITOR 按钮就能确认影像。
解决方法
请确认 2D 标记，如果有异物请除取。另外，请确认 2D 标记是否偏移。
4. 生产 QD027-17
108 NXT 系统手册
4.10.11 电路板停止位置补正功能
补正被载入到机器的电路板的停止位置并保持一致的功能。当由于电路板的重量或尺寸不
同而导致停止位置不稳定等时，能够起到使用效果。
另外，该功能对电路板的 Y 方向尺寸有限制。
·M3(S) 模组 （单模组生产）：250 mm 以下
·M3(S) 模组 （双模组生产）/M6(S) 模组：534 mm 以下
备注 ) 电路板停止位置补正功能在 NXT V3.11 以后的版本中能够使用。
低反射板的安装
在应用电路板停止位置补正时，机器对载入到搬运轨道上的电路板的轮廓进行影像处理。当
测出电路板的轮廓时，为了防止支撑板的反射光，需要在机器上安装以下的低反射板。
备注 ) 随着反射板的安装，电路板背面侧的静区变大。
AA2NS02
