NXT 系统手册 QD027-17 - 第127页
QD027-17 4. 生产 NXT 系统手册 111 能够配置支撑销的范围 能够配置支撑销的范围如下。 对应自动配置支撑销的支撑板的 情况
4. 生产 QD027-17
110 NXT 系统手册
安装到对应手动配置支撑销的支撑板上
利用支撑销固定丝锥，使之能够固定在支撑板上。
电路板停止位置补正功能设定步骤
1.Job 的创建
创建 Job 使电路板停止补正功能变成有效。详细内容请参照 NXT 编程手册。
2. 附加软件的设定
a. 请启动附加软件。
b. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
c. 请直接输入用户 ID 或者通过选择框指定。
d. 请正确输入密码后单击 [ 注册 ]。
e. 请选择菜单的 [ 机器功能设定 ]。显示设定画面。
f. 请选择下拉式菜单的 [ 电路板搬运设定 ]。
g. 在设定项目 [ 电路板停止位置补正功能 ON/OFF 设定 ] 中设定 [ 功能 ON]。
h. 请单击 [ 设定到机器 ]。
i. 如果设定内容被传输到机器，请单击 [ 关闭 ]。
QD027-17 4. 生产
NXT 系统手册 111

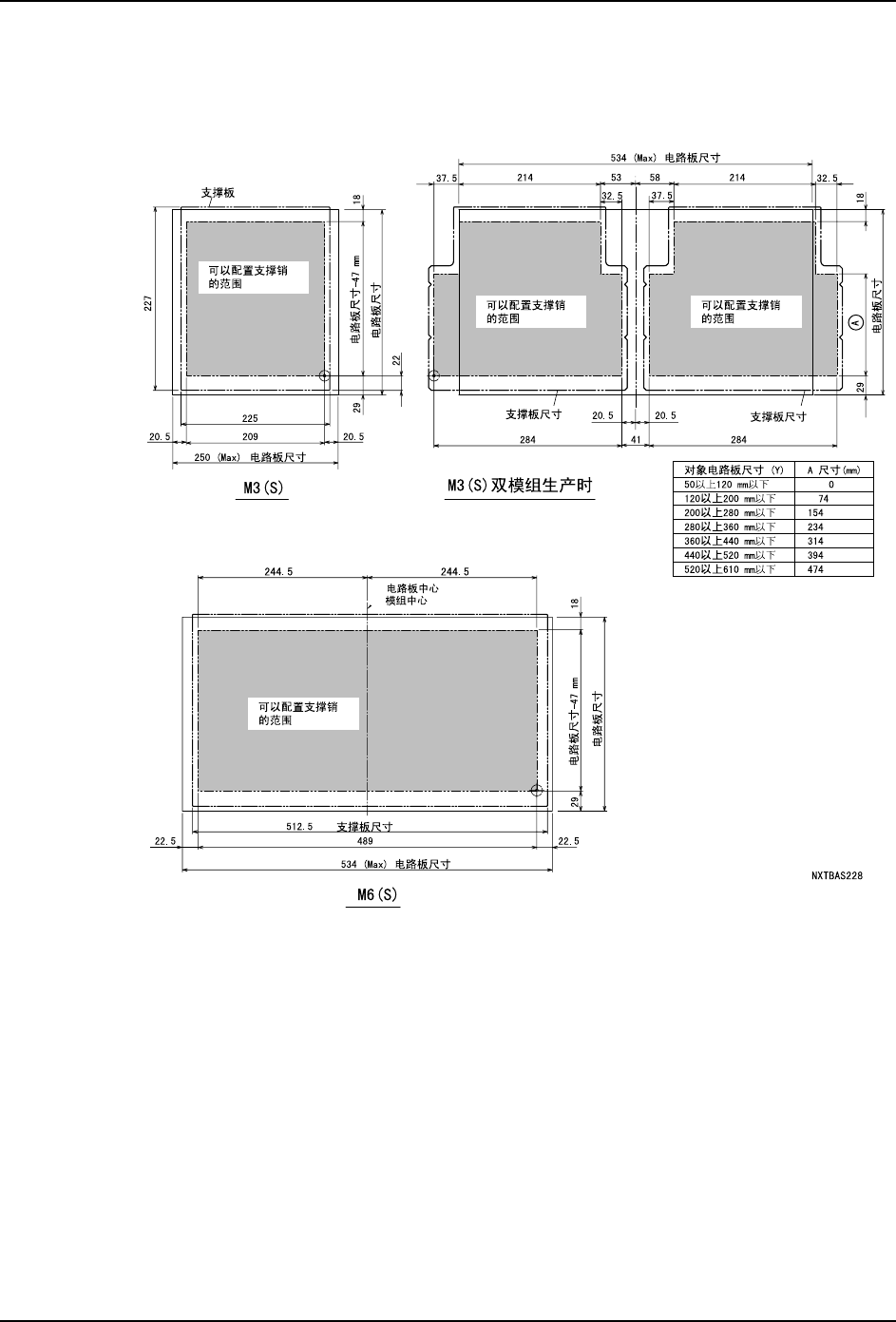

能够配置支撑销的范围
能够配置支撑销的范围如下。
对应自动配置支撑销的支撑板的情况
4. 生产 QD027-17
112 NXT 系统手册
对应手动支撑销的支撑板的情况
22
7
7
