QD027-17 4. 生产
NXT 系统手册 115
4.10.12 吸嘴缺口检查
生产中使用前端有缺口的吸嘴就会造成吸取率不稳定。此功能是进行吸嘴前端的影像处理，
当测出缺口吸嘴时，将该吸嘴返回到吸嘴置放台内的功能。
另外，该功能只支持φ 1.0mm 吸嘴。
备注 ) 吸嘴缺口检查功能在 NXT V3.11 以后的版本中能够使用。
吸嘴缺口检测时的操作步骤
1. 当测出缺口的吸嘴时，在操作画面上就会显示异常向导。
2. 请按下OK按钮,拉出模组。
3. 请卸下吸嘴置放台并确认吸嘴。如果吸嘴前端有缺口，请将替换吸嘴放置到吸嘴置放台
内，然后将吸嘴置放台返回到模组。
4. 生产 QD027-17
116 NXT 系统手册
4.10.13 料盘元件无停止供应功能
在不停止机器的运转，将剩余数达到某一程度的料盘补充给料盘单元 -L 的功能。通过料盘
的补充将运转停止时间控制在最小限度，提高生产效率。
在使用无停止供应功能时，需要 Fujitrax Verifier (V3.04) 和 KIT Handy。设定方法请参
照 NXT 编程手册。
备注 ) 料盘元件无停止供应功能在 NXT V3.11 以后的版本中能够使用。
无停止供应功能设定步骤
1. 使用附加软件进行无停止供应功能的模式设定。
a. 请启动附加软件。
b. 请选择 [ 在线监视器 ] 画面上的对象机器的名称。
c. 请直接输入用户 ID 或者通过选择框指定。
d. 请正确输入密码后单击 [ 注册 ]。
e. 请选择菜单的 [ 机器功能设定 ]。显示设定画面。
f. 请选择下拉式菜单的以下设定项目，进行设定。
·[Fujitrax 设定 ]-[ 验证 ON/OFF]：[ON]
·[Fujitrax 设定 ]-[ 料盘验证 ON/OFF]：[ON]
·[ 料盘设定 ]-[ 无停止供应 ]：[ 使用托架排出部 ] 或者 [ 使用托架供应部 ]
g. 请单击 [ 设定到机器 ]。
h. 如果设定内容被传输到机器，请单击 [ 关闭 ]。

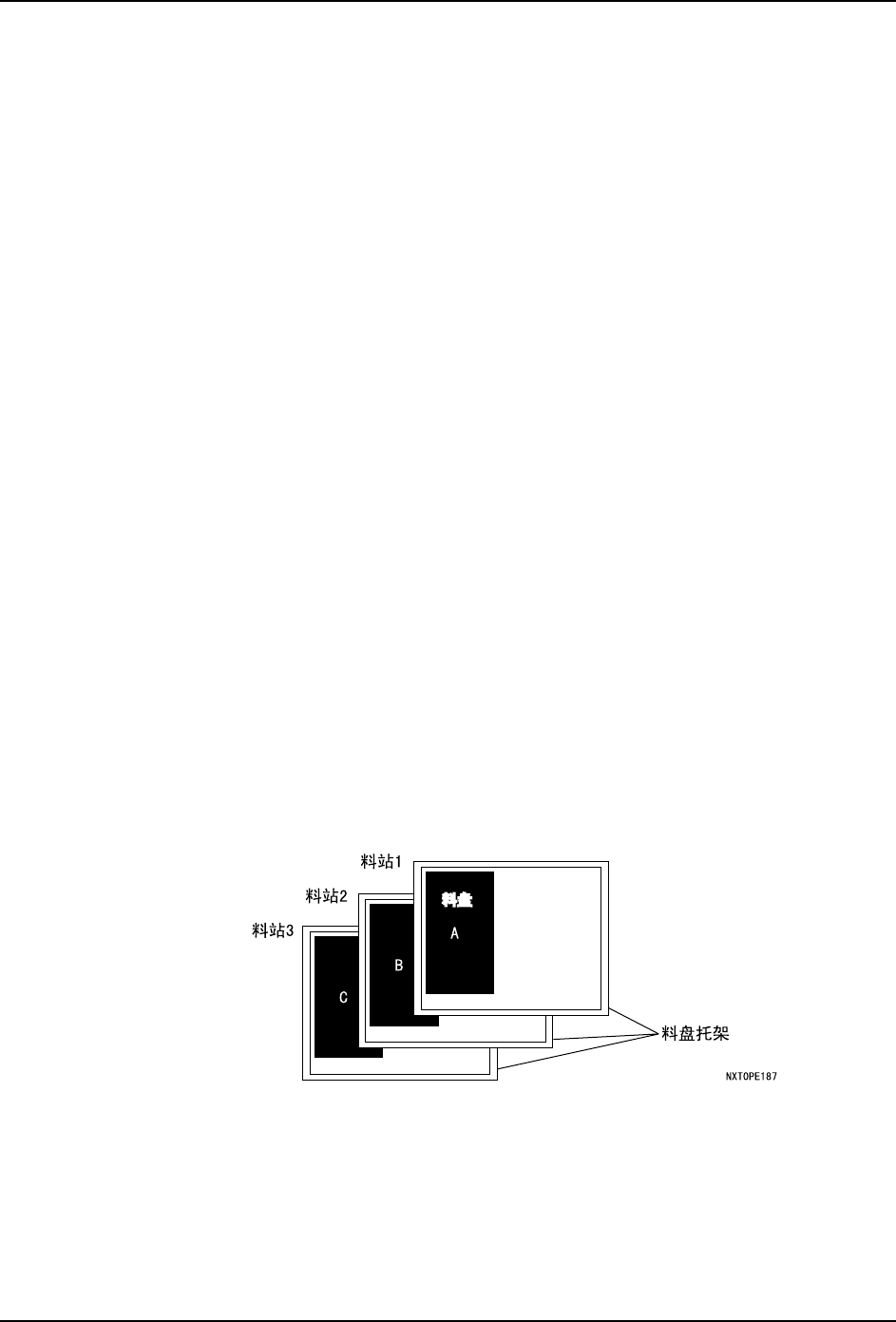

关于料盘配置
为了高效率进行无停止供应及显示正确的向导画面，建议在 1 个托架上配置 1 个料盘。
备注 ) 上图虽然 3 个料盘托架上各放置 1 个料盘，但是在应用无停止供应功能时，还需要 1 个料盘供
应用的托架。
但是，也可以应用以下形式的配置 （1 个托架上放置 2 个料盘）。此时，对放置在子料站 1
和 2 上的各料盘，需要使用 KIT Handy 进行各个料盘的验证。
QD027-17 4. 生产
NXT 系统手册 117
a. 当同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到托架上时，请使用 KIT Handy 进行吸取位置指定。
b. 当将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个子料站中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的子料站上放
置料盘。
关于异常
对应用无停止供应时发生异常和对策进行说明。
a. 当补充了错误的料盘时
在供应部中当设置料盘托架后，机器就会进行元件的核对。此时，当补充了错误的料盘后就
会显示以下的向导。
对策
请确认内容后设置正确的料盘。
