QD027-17 4. 生产
NXT 系统手册 117

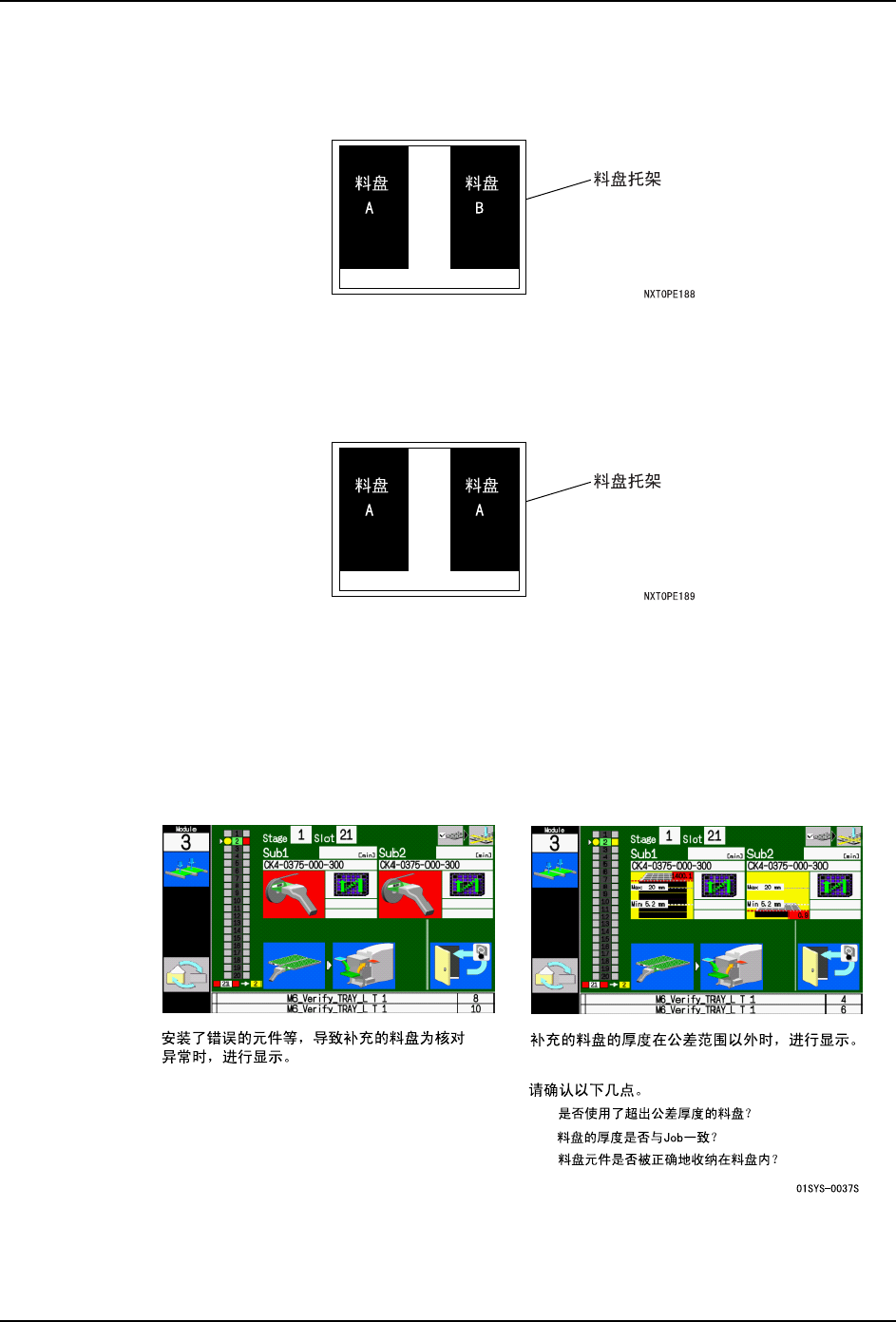

a. 当同一托架上配置不同元件的料盘时
一方的料盘发生料尽时，即使另一方的料盘还留有元件，料盘托架也会向排出部移动。将留
有元件而被排出的料盘重新放置到托架上时，请使用 KIT Handy 进行吸取位置指定。
b. 当将配置在同一托架上的料盘设定成次料站时
一方的料盘发生料尽时，吸取点就会转换到另一料盘。因此，当显示料尽预告向导时，则表
示 2 个子料站中元件剩余数变得很少了。在进行料盘元件的补充时，请在左右的子料站上放
置料盘。
关于异常
对应用无停止供应时发生异常和对策进行说明。
a. 当补充了错误的料盘时
在供应部中当设置料盘托架后，机器就会进行元件的核对。此时，当补充了错误的料盘后就
会显示以下的向导。
对策
请确认内容后设置正确的料盘。
4. 生产 QD027-17
118 NXT 系统手册
b. 当进行托架返回的料站上有别的托架时
虽然操作者进行了向供应部补充料盘，但是在被补充的托架所要移动的料站上有别的托架
时，显示以下的异常向导。
对策
1. 请取出补充给供应部的托架。
2. 请打开正门，确认被设置在对象的料站上的料盘。必要时，重新设置正确的料盘。
3. 请关闭正门，按下操作面板的 READY ON 按钮。

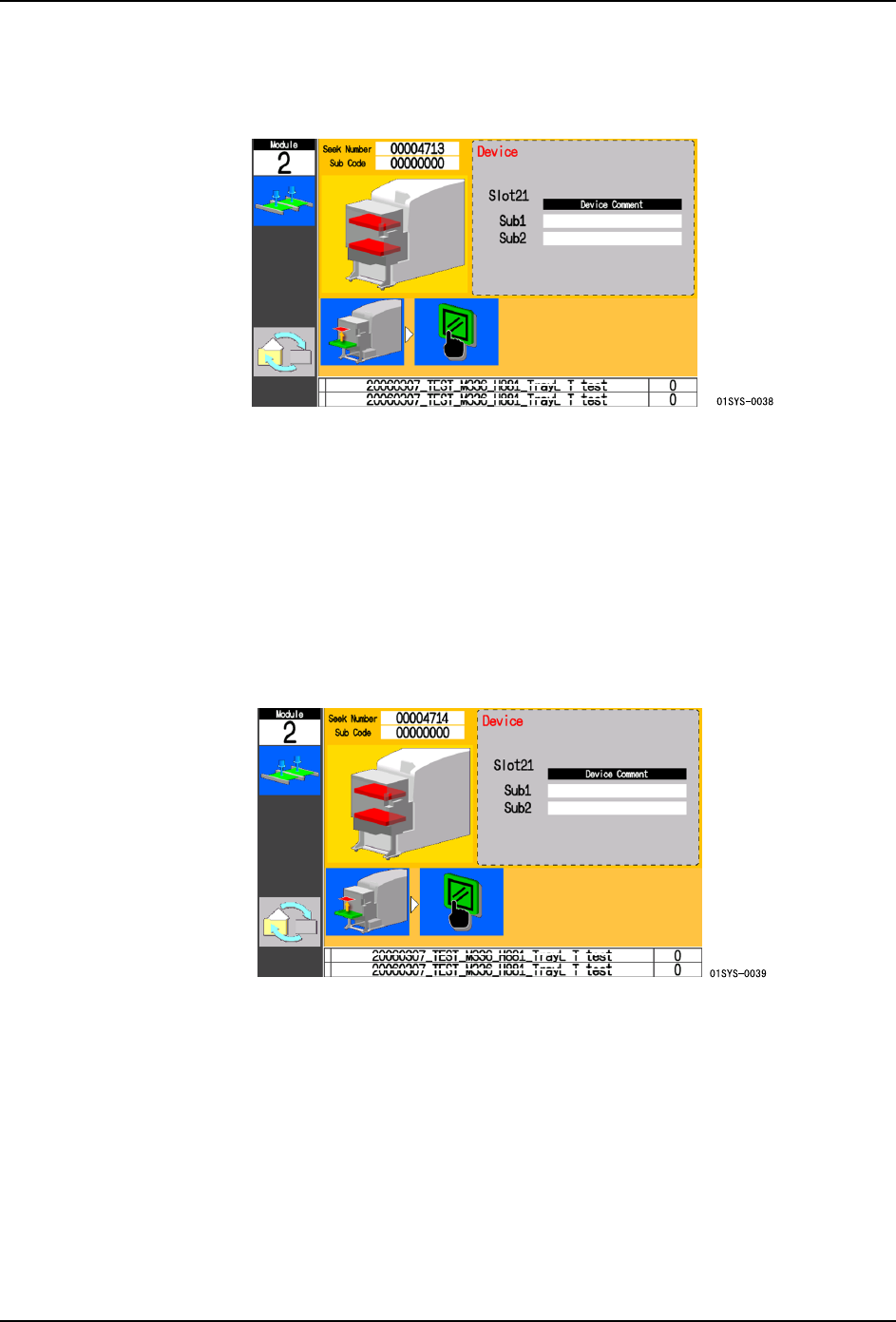

c. 当供应部中有移动目的地不明的料盘时
虽然操作者进行了向供应部补充料盘，但是被补充的托架的移动目的地不明时，显示以下的
异常向导。
在进行了以下的操作后发生该异常。
a. 在供应部进行料盘补充时关闭了机器的主开关，并重新启动后。
b. 在显示供应部的补充向导的状态下，停止机器进行了生产 Job 的变更后。
c. 虽然在供应部中发生了异常，但是在没有取出供应部的托架的情况下关闭机器的主开
关并重新启动后。
对策
1. 请取出补充给供应部的托架。
2. 按下操作面板的 READY ON 按钮。
QD027-17 4. 生产
NXT 系统手册 119
注意事项
a. 在传输异名 Job 时，当来料盘托架在料站 21 （料盘箱最下面的料站）时，请事先执
行手动模式的电路板排出指令，将料站 21 的料盘托架排出到供应部并取出。
备注 ) NXT V3.51 以后的版本由于按下 START 按钮后会将料站 21 的托架排出到供应部，因此不需要操
作电路板排出指令。
b. 当测出放置在供应部的料盘元件高度检查异常时，虽然机器会将料盘托架返回到供应
部，但是 KIT Handy 上仍显示 [SetOK]。请确认料盘元件高度，重新使用 KIT Handy
进行验证。
c. 当进行了以下形式的 Job 切换后，可能机器侧与 KIT Handy 侧状态不同。因此在 Job
切换后，当机器处于 START 等待状态时，请根据 KIT Handy 的显示进行验证。
d. 料盘托架在料站 21 的状态下，当关闭机器的电源后，机器就会消失验证后的信息及
料站 21 上有料盘托架的认识。因此，在关闭电源之前，请执行手动模式的电路板排
出指令，将料站 21 上的料盘托架排出到供应部并取出。
备注 ) NXT V3.51 以后的版本由于按下 START 按钮后会将料站 21 的托架排出到供应部，因此不需要操
作电路板排出指令。
e. 在无停止供应功能与料站跳过功能同时应用时，请不要跳过料站 21 的料盘元件。已
指定了跳过时，请执行手动模式的电路板排出指令。
Job 变更前 Job 变更后 将 Job 复原
Job JOB A Slot-1 使用 JOB B Slot-1 使用 JOB A Slot-1 使用
NXT 机器 Set OK 未使用 料站注解不一致
KIT Handy Set OK 未使用 未检查
