NXT 系统手册 QD027-17 - 第167页
QD027-17 4. 生产 NXT 系统手册 151 备注 ) 初始设定为 [ 在可生产的通道中进行生产后送出电路板 ]。[ 必须先送出先取入的电路板 ] 的 设定即使是传送模式和故障时应用也有效。 动作的特征 按照各自的设定，说明动作的特 征。 备注 ) 在进行双模组生产的机器上如果选择了 [ 必须先送出先取入的电路板 ] 时， 只进行电路板的送 出等待控制。不进行按 PP 周期的通道切换。 动作 设定值 在可生产的通道中进行生产后…
4. 生产 QD027-17
150 NXT 系统手册

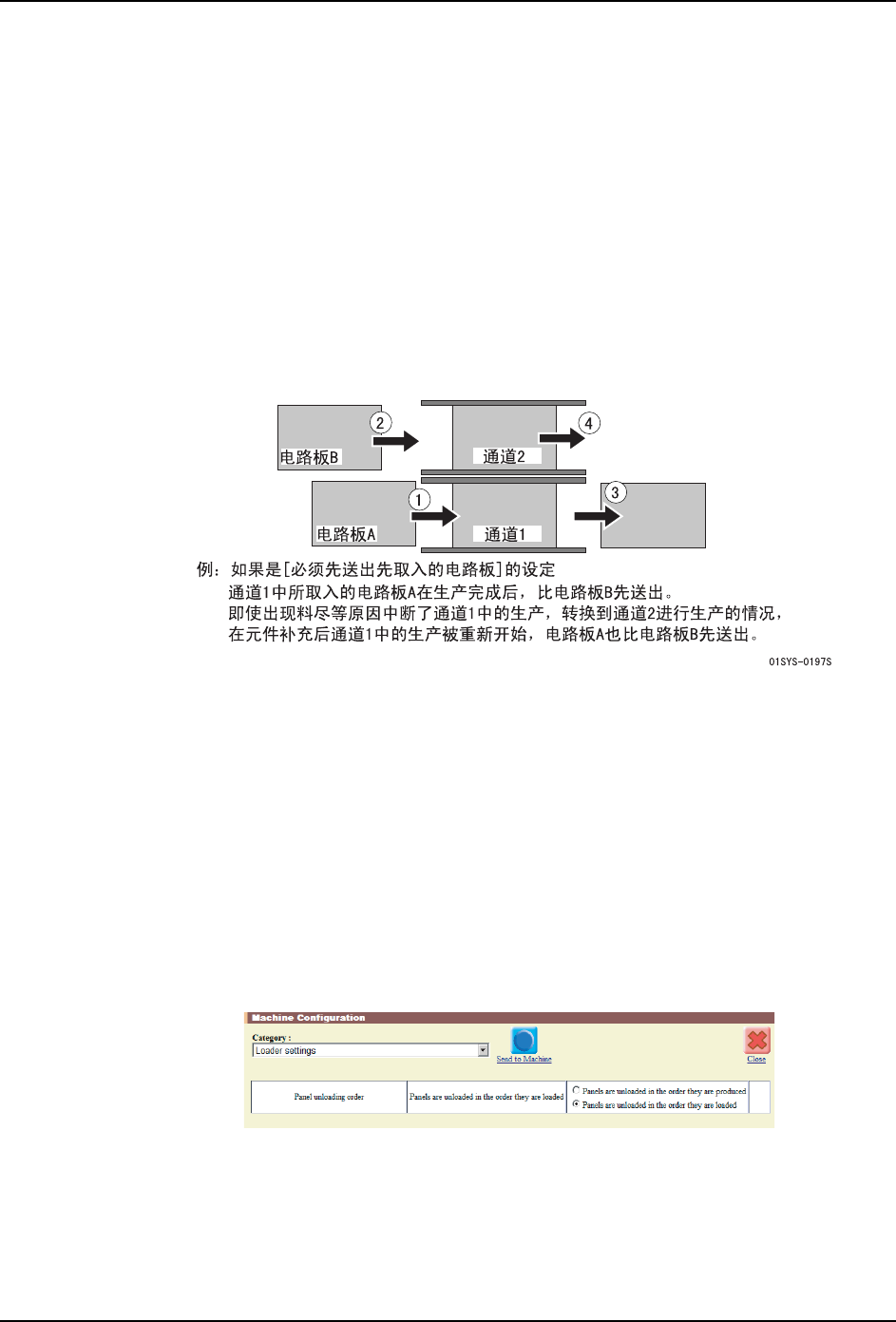

4.10.29 对应了电路板送出顺序的设定 （NXT V4.20 以后版本）
在进行双通道生产时，可以从以下 2 个中选择通道 1 和通道 2 所生产的电路板向后工序送出
的顺序。
·[ 在可生产的通道中进行生产后送出电路板 ]
·[ 必须先送出先取入的电路板 ]
初始设定为 [ 在可生产的通道中进行生产后送出电路板 ]，各自通道中所取入的电路板在生
产完成后就被送出。此时，如果因料尽等的原因而中断了一侧通道的生产时，由于另一侧通
道继续生产，因此不能保证生产线平衡。
如果选择了 [ 必须先送出先取入的电路板 ] 时，由于是按照取入顺序送出电路板，因此能够
保证通道 1 和通道 2 间的生产线平衡。
请结合生产形态，设定电路板的送出顺序。
电路板送出顺序的设定步骤
1. 在附加软件中进行电路板搬运设定。
a. 请启动附加软件。
b. 从 [ 在线监视器 ] 画面上选择对象机器的名称。
c. 直接输入用户 ID，或者通过选择框指定。
d. 正确输入密码后点击 [ 注册 ]。
e. 从菜单中选择 [ 机器功能设定 ]。设定画面被显示。
f. 从下拉式菜单中选择 [ 电路板搬运设定 ]。
g. 选择电路板的送出顺序。
h. 如果有其他的设定，请进行设定，然后点击 [ 设定到机器 ]。
i. 设定内容被发送到机器后，请点击 [ 关闭 ]。
01SYS-0198E
QD027-17 4. 生产
NXT 系统手册 151
备注 ) 初始设定为 [ 在可生产的通道中进行生产后送出电路板 ]。[ 必须先送出先取入的电路板 ] 的
设定即使是传送模式和故障时应用也有效。
动作的特征
按照各自的设定，说明动作的特征。
备注 ) 在进行双模组生产的机器上如果选择了 [ 必须先送出先取入的电路板 ] 时，只进行电路板的送
出等待控制。不进行按 PP 周期的通道切换。
动作
设定值
在可生产的通道中进行生产后送
出电路板
必须先送出先取入的电路板
按 PP 周期的通
道切换控制
在进行先取入的生产中，当发生料尽
时，就会在后取入的电路板的通道中
开始生产。
即使进行了元件补充，在后取入的电
路板的通道中发生料尽或完成生产之
前，不会返回到原通道中的生产。
在进行先取入的生产中，当发生料尽
时，就会在后取入的电路板的通道中
开始生产。
当进行了元件补充后，就会按照 PP
周期时间中断后取入的电路板的生
产，并返回到原通道中的生产。
电路板的送出等
待控制
依次送出完成了生产的电路板。 按照取入顺序，送出电路板。
后取入的电路板即使完成了生产，也
要等到先取入的电路板被送出后才送
出。
有效的生产形态 同名 Job 下的双通道生产 异名 Job 的双通道生产
4. 生产 QD027-17
152 NXT 系统手册
MEMO:
