QD027-17 5. 换线
NXT 系统手册 155
5.2.2 操作方法
1. 在 START 等待的状态下，按下操作面板的 OK 按钮，显示换线菜单画面。
2. 请通过操作面板的光标键选择菜单。所选择的菜单的背景变成绿色。
备注 ) 背景为深灰色时，表示无法选择的菜单。
3. 请按下操作面板的 OK 按钮。如果所选择的菜单需要进行换线时，显示更换向导画面。如
果不需要换线时，显示安装信息画面。
备注 ) 以上画面是选择了 [ 吸嘴更换 ] 的情况。
备注 ) 当按下操作面板的 CANCEL 按钮后，就会返回到 START 等待画面。
2
5. 换线 QD027-17
156 NXT 系统手册
5.3 Job 的切换
进行Job的切换时，需要事先将预约Job传输到机器上。关于Job的传输请参照NXT编程手册。

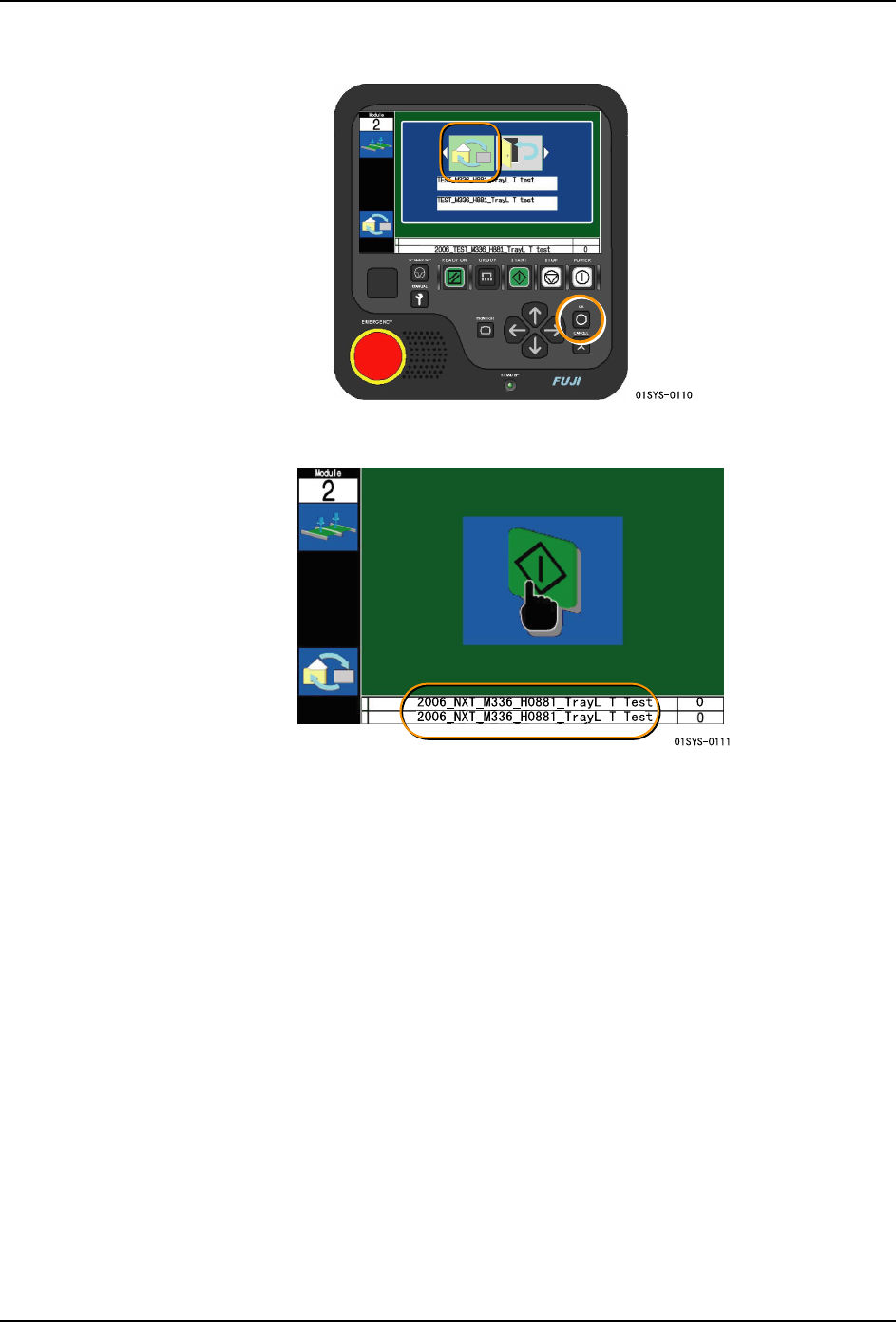

5.3.1 Job 切换画面
·通过操作面板的光标键能够选择切换和取消。
·预约 Job 名显示栏的上层显示通道 2 的 Job 名，下层显示通道 1 的 Job 名。
5.3.2 Job 的切换方法
1. 使操作画面上显示换线菜单向导。在 START 等待的状态下，请按下操作面板的 OK 按钮，
2. 请选择 Job 切换的菜单，按下 OK 按钮。
QD027-17 5. 换线
NXT 系统手册 157
3. 显示 Job 切换画面。通过光标键选择 [Job 切换 ] 后，按下 OK 按钮。
4. 进行 Job 切换。
