5. 换线 QD027-17
158 NXT 系统手册
5.4 供料器的更换
5.4.1 供料器更换向导画面

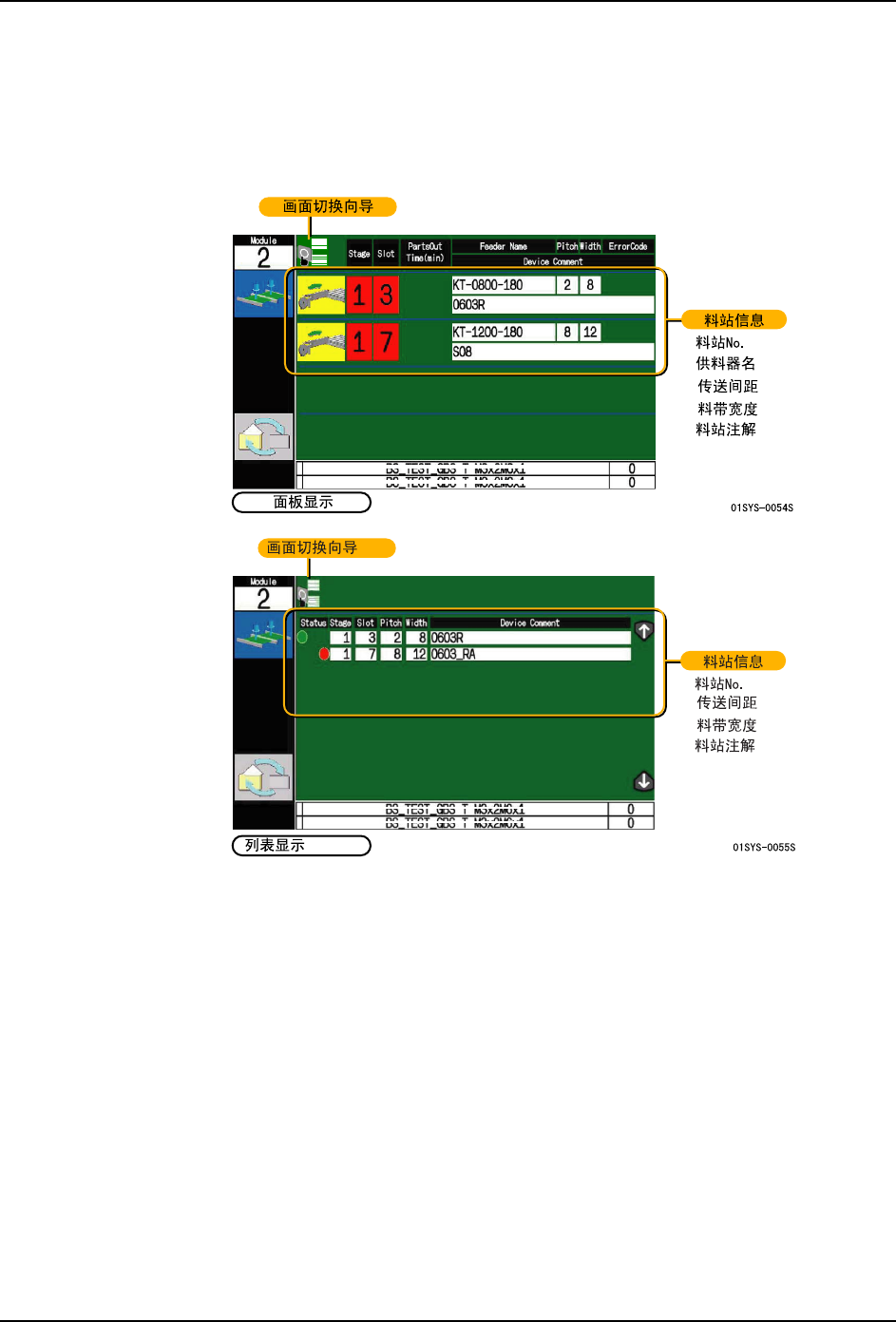

供料器更换向导画面存在 [ 面板显示 ] 和 [ 列表显示 ] 的 2 种类型。每按一下操作面板的 OK
按钮就会在 2 个画面之间进行切换。
在料站信息中除了安装供料器时所需要的料站 NO.，还显示料站注解等。
在 [ 面板显示 ] 画面上，能够知道需要哪个供料器。按照以下的优先顺序来显示。
·下一群组中的供料器不是可以生产的供料器。
·初始供料器比次供料器优先显示。
·相同条件下，料站 No. 小的供料器比料站 No. 大的供料器优先显示。
在 [ 列表显示 ] 画面上，能够知道安装更换供料器的场所。按上下键 （光标键），画面就会
切换，能够参照全部供料器。
备注 ) 请根据作业向导画面的指示进行供料器更换操作。也可以在生产中进行供料器的更换。另外，
在这里虽然说明了料带供料器的卸下和安装方法，对于料管供料器的步骤也同样如此。
QD027-17 5. 换线
NXT 系统手册 159
5.4.2 供料器的卸下和安装
使用 Fujitrax Verifier 时，需要有供料器与料卷间的相关设置。详细请参照 NXT 编程手册
的 [7.Fujitrax Verifier] - [ 创建供料器与料卷之间的关系 ]。

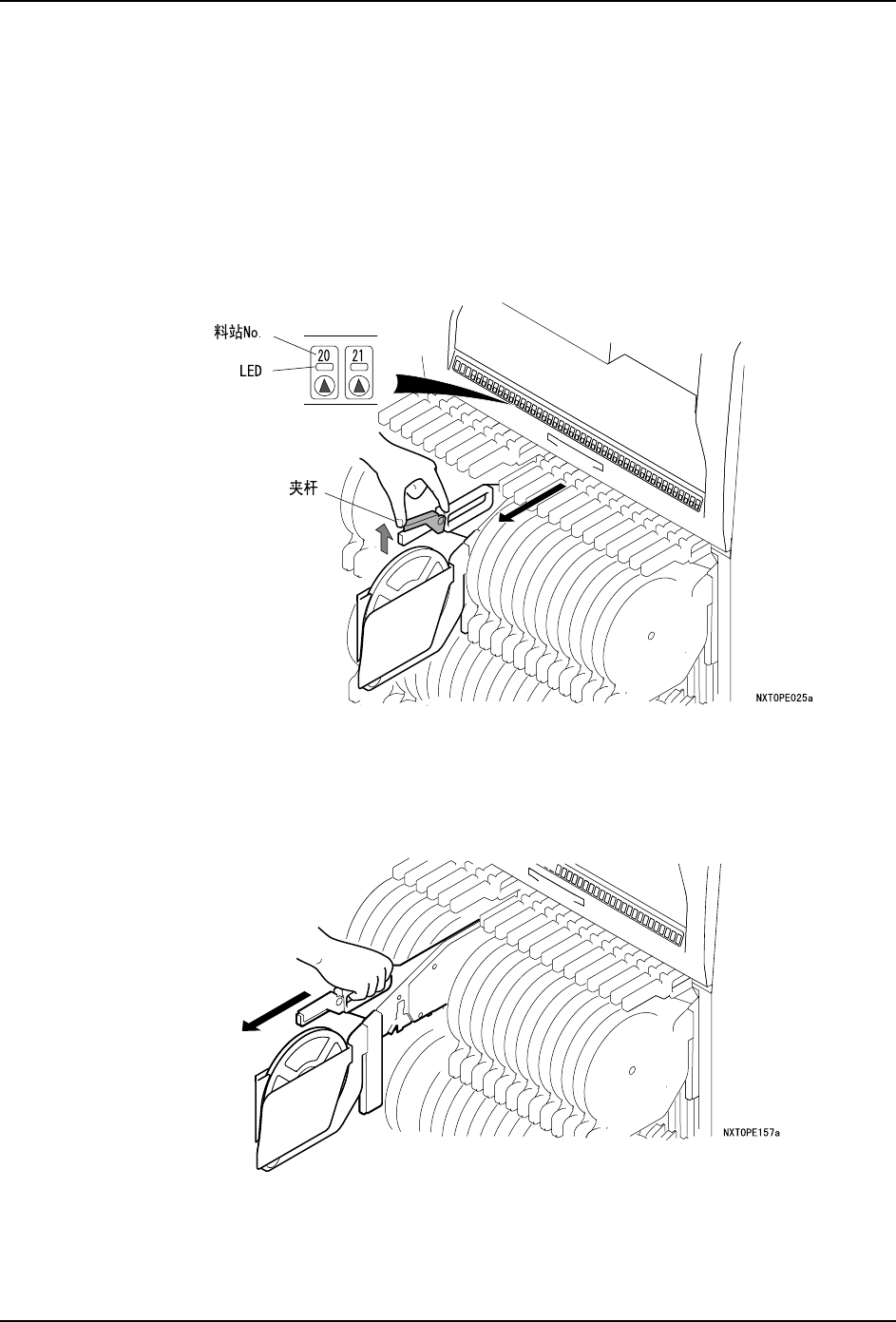

1. 如果安装在前面门上的 LED 点亮 , 则说明该料站 No. 需要更换或者检查供料器。有必要
更换供料器时如下图所示，提起供料器的夹杆后夹块松开，使供料器的电源 OFF。
备注 ) 当供料器的元件或安装位置是正确的而没有必要进行供料器更换时，请按下在其供料器位置上
SET，解除红色 LED 的点亮。
2. 提起夹杆，将供料器朝自己方向水平拉出。
注意 ) 在拆下供料时，请一定要在抬起夹杆后拉出供料器。不抬起夹杆用力拆下时，就会引起连接的
接触不良，造成供料器内的电路板破损。
3. 继续用力握住供料器的手柄朝自己方向拉出。
注意 ) 为了不使供料器落下，在拉出时请用力握住手柄。
5. 换线 QD027-17
160 NXT 系统手册

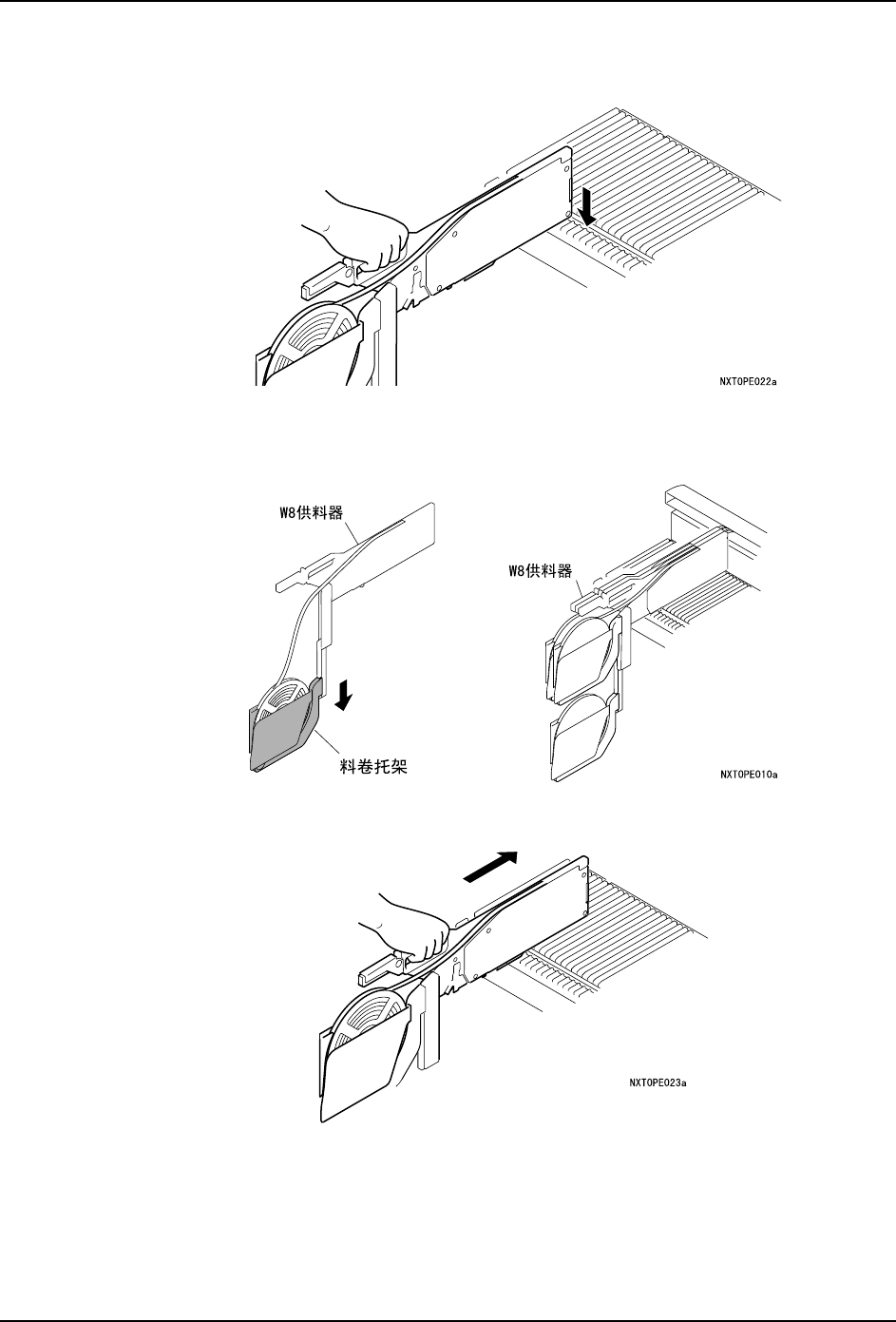

4. 将安装有正确元件的供料器，或者预先安装有正确元件的新的供料器导轨放在料盘托架
的料站上。
5. 在使用带有 7 英寸料卷托架的 W8 供料器时，请每间隔 1 根将供料器的料卷托架向下拉
伸。料卷托架向下拉伸的供料器无论奇数料站还是偶数料站均可。
6. 以这种状态水平地将供料器推入料站托架的料站中。
