5. 换线 QD027-17 170 NXT 系统手册 5.5.5 机器上指定吸取点 Fujitrax Verifier 的料盘验 证功能 OFF 时， 在机器上能够进行料 盘吸取点指定。 虽然操作附加软件也可以指定吸 取点， 但是， 当与机器上指定一起使用时 ， 只是在后 面进行 的操作为有效。 另外，料盘验证功 能 ON 时，请通过 KIT Handy 来指定。 机器上指定吸取点是在料 盘更换向导画面转换到吸取点指定 画面后进行。 …
QD027-17 5. 换线
NXT 系统手册 169
5.5.4 [Verify OFF] 时

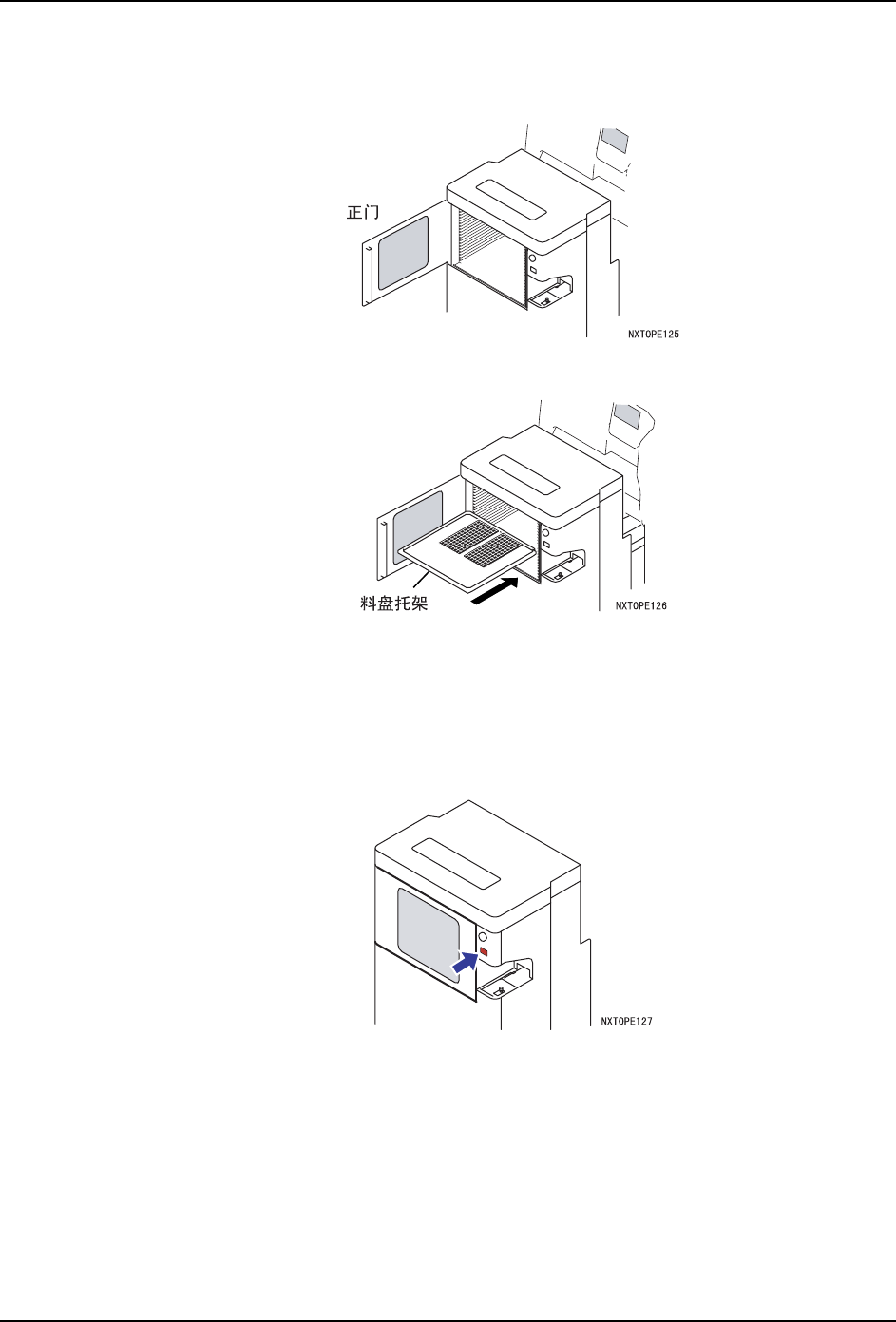

1. 打开料盘单元的正门。
2. 一边确认操作向导画面， 一边将料盘安装到正确的料站位置上并按下 OK 按钮。
注意 ) 在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
3. 需要指定料盘吸取点时，请在此设定。请参照 " 5.5.5 机器上指定吸取点 "。
4. 如果有其他料站的料盘更换的向导，请按下操作面板的 OK 按钮，重复上述 2. 项和 3. 项。
5. 请关闭门，按下 SUPPLY COPLT 按钮。
备注 ) 请轻轻关闭正门，使料盘单元不受到冲击。
19
20
1
8
17
16
1
5
1
4
1
3
12
1
1
10
9
8
7
6
5
4
3
2
1
1
9
20
1
8
1
7
1
6
15
14
1
3
12
11
10
9
8
7
6
5
4
3
2
1
5. 换线 QD027-17
170 NXT 系统手册
5.5.5 机器上指定吸取点
Fujitrax Verifier 的料盘验证功能 OFF 时，在机器上能够进行料盘吸取点指定。
虽然操作附加软件也可以指定吸取点，但是，当与机器上指定一起使用时，只是在后面进行
的操作为有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。
机器上指定吸取点是在料盘更换向导画面转换到吸取点指定画面后进行。
操作步骤
1. 在显示料盘更换向导画面的状态下，请按下光标键 （向右）。
2. 显示吸取点指定画面，请设定吸取点的 X、Y。通过按光标键，X、Y 值就会变化。
· 设定栏中的 X、Y 初始值为现状的吸取点。
· 画面的左面数字 (1, 15) 等为 X、Y 上各自的凹槽数。
QD027-17 5. 换线
NXT 系统手册 171
3. 设定结束后，请按 OK 按钮。
· 子料站 2 上安装着料盘时，显示子料站 2 的吸取点指定的画面。
· 没有子料站 2 或者子料站 2 已设定结束时，返回到料站更换向导画面。
备注 ) 按下 CANCEL 按钮后设定就会被取消。
