5.5.5 机器上指定吸取点
Fujitrax Verifier 的料盘验证功能 OFF 时，在机器上能够进行料盘吸取点指定。
虽然操作附加软件也可以指定吸取点，但是，当与机器上指定一起使用时，只是在后面进行
的操作为有效。另外，料盘验证功能 ON 时，请通过 KIT Handy 来指定。

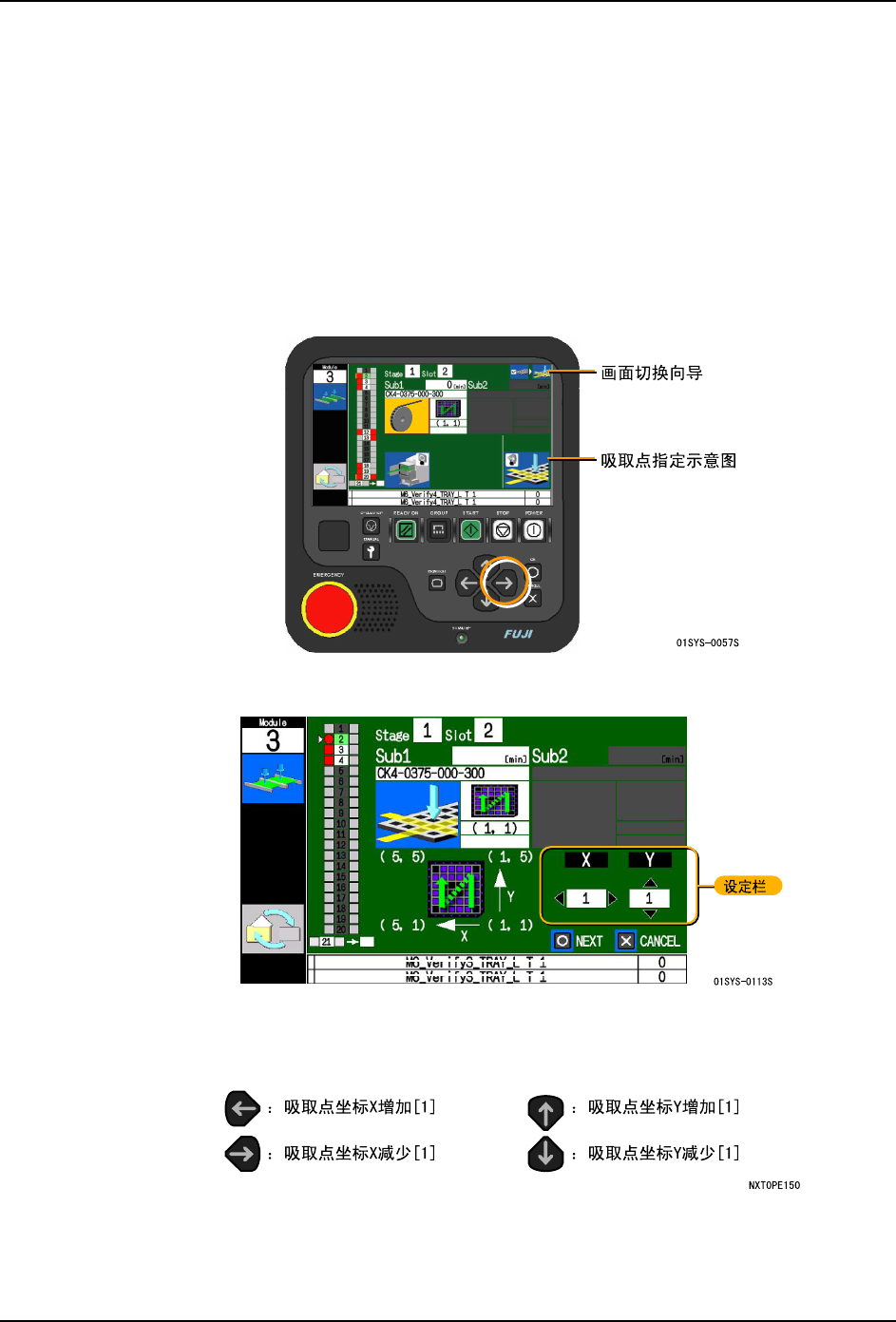

机器上指定吸取点是在料盘更换向导画面转换到吸取点指定画面后进行。
操作步骤
1. 在显示料盘更换向导画面的状态下，请按下光标键 （向右）。
2. 显示吸取点指定画面，请设定吸取点的 X、Y。通过按光标键，X、Y 值就会变化。
· 设定栏中的 X、Y 初始值为现状的吸取点。
· 画面的左面数字 (1, 15) 等为 X、Y 上各自的凹槽数。
QD027-17 5. 换线
NXT 系统手册 171
3. 设定结束后，请按 OK 按钮。
· 子料站 2 上安装着料盘时，显示子料站 2 的吸取点指定的画面。
· 没有子料站 2 或者子料站 2 已设定结束时，返回到料站更换向导画面。
备注 ) 按下 CANCEL 按钮后设定就会被取消。
5. 换线 QD027-17
172 NXT 系统手册
5.5.6 设定料盘吸取下压量 （NXT V3.01 以后）
安装在料盘单元 -L 上的料盘存在微量挠度。考虑到这个问题，因此设定了料盘元件吸取时
的吸嘴下压量 （1.0 mm）。但是由于各料盘单元 -L 的挠度不同，所以会出现不能取得合适
下压量的情况。
在附加软件的 [ 设定料盘吸取下压量 ] 中，能够对各料盘单元 -L 进行 -2.000 ～ +2.000 mm
范围内的吸嘴下压量设定。
料盘吸取下压量的设定步骤
1. 请双击桌面上的 [Internet Explorer]。
2. 输入地址 (URL) "http://<NXT accessory software server name>/fujiweb" 并按 Enter
键。切换到确认服务器 PC 和加载画面上，结束了必要项目的加载后显示 [Home] 画面。
在该页面上显示 NXYT 机器的基本生产信息。
3. 从在线监视画面上单击使用画面设定软件的 NXT 机器或者模组号码。显示出画面设定软
件的注册画面。
4. 请直接输入用户 ID。或者从在选择框中指定。
5. 请输入密码单击 [ 注册 ]。如果与机器相连，则最上面的图就会被变更到与所选择的机器
一致。画面的左下显示能够执行的项目菜单。右下显示所选择项目的详细内容。
6. 请从 [ 菜单 ] 中选择 [ 模组功能设定 ]。附加软件被连接到机器上，接受机器的信息。该
步骤结束后就会显示设定页面。
7. 从 [ 种类 ] 的下拉菜单中选择 [ 设定料盘吸取下压量 ]。选择种类后，一览表内的设定项
目就会被变更为所选择种类的设定内容。
8. 请输入 [ 设定值 ]。（-2.000 ～ +2.000 mm）
9. 设定结束后，请单击 [ 对机器设定 ]。新设定被传送到机器上。如画面上显示结束信息则
传输完毕。
10.请单击 [ 关闭 ]。
