5. 换线 QD027-17

196 NXT 系统手册

7. 将手柄返回到原来的位置。

8. 请确认吸嘴置放台是否紧密地安装到吸嘴更换器主体上。

9. 有必要进行其他的换线操作时，在此时进行。

10.在插入模组前，请确认 XS 轴或者其他的机器的一部分是否突出。轴突出时，请将其轴移

动到正确的位置后插入模组。

11.握住模组的手柄，在解除模组的锁定的状态下，慢慢地将模组压入。

12.将模组压入到碰到阻停块后不能动为止，模组自动地被夹紧。尽管没有发生错误模组却

不能自动夹紧时，请将模组稍微朝自己方向拉回一些后重新压入。

备注 ) 对于卸下了料盘单元 -L 的模组，在这之后显示料盘单元 -L 安装向导。请根据向导安装料盘单

元 -L。

警告

将模组插入到基座时，为了防止负伤，请确认模组的后侧是否有人。

在拉出 / 插入模组时，请不要将手指伸入到模组之间。有手指夹入模组

间而被切断的危险。

QD027-17 5. 换线

NXT 系统手册 197

5.8.3 吸嘴一览表

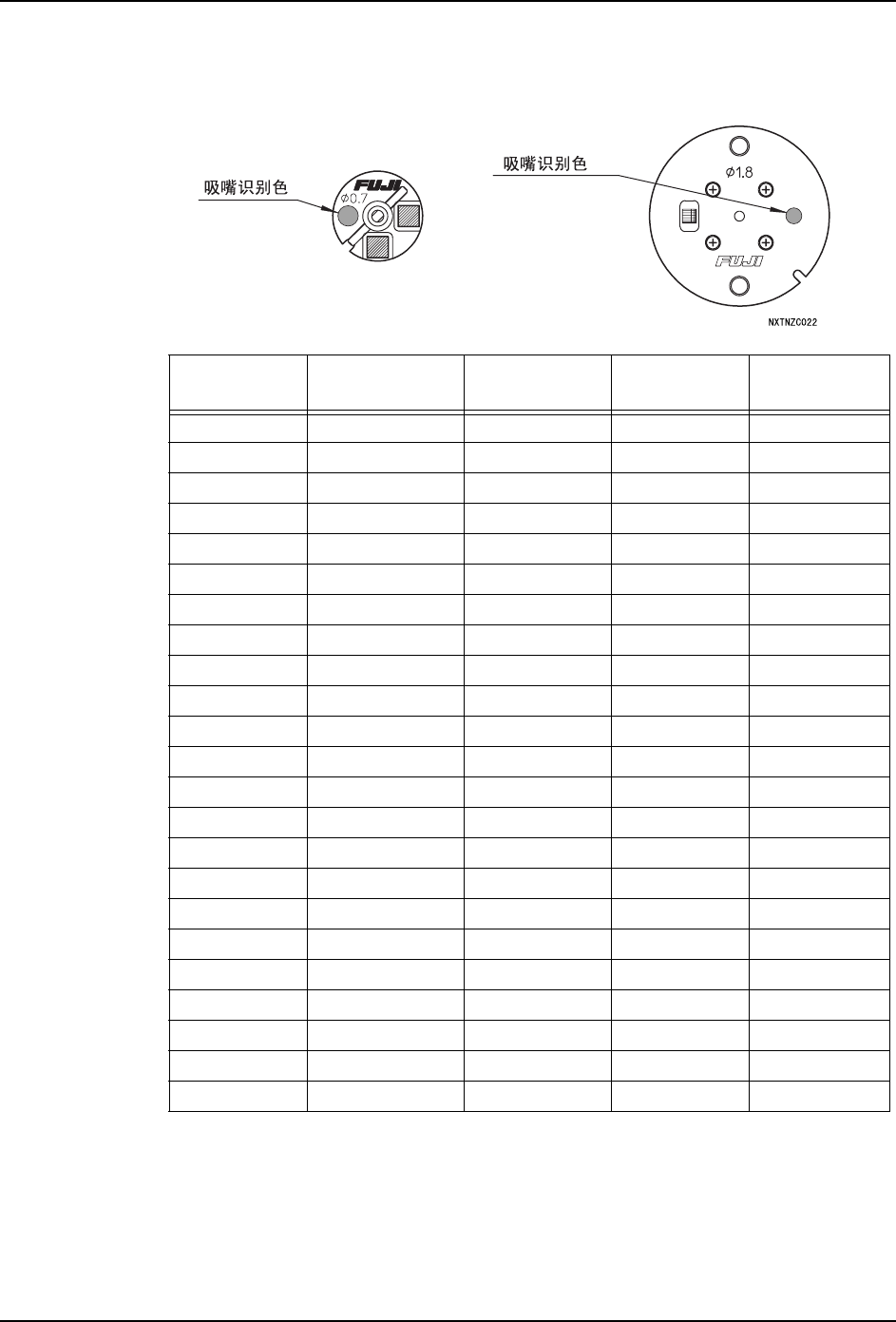

所使用的吸嘴种类如下。请通过涂敷在法兰盘上的颜色来识别各个吸嘴。

吸嘴尺寸识别色

H08/H12 用吸

嘴

H04 用吸嘴 H01 用吸嘴

0.45 x 0.3 黄 AA056xx - -

0.7 x 0.5 蓝 AA057xx - -

φ 1.0 粉红 AA058xx AA06Wxx AA0ASxx

φ 1.3 绿 AA20Axx AA06Xxx AA058xx

φ 1.3 MELF 橘黄 AA064xx - AA0MZxx

φ 1.8 浅蓝 AA20Bxx AA06Yxx AA069xx

φ 1.8 MELF 橘黄 AA19Gxx - AA11Rxx

φ 2.5 紫 AA20Cxx AA06Zxx AA070xx

φ 2.5 MELF 橘黄 - - -

φ 2.5 G 紫 - AA07Fxx AA084xx

φ 3.7 黄绿 AA20Dxx AA07Axx AA071xx

φ 3.7 G 黄绿 AA18Cxx AA07Gxx AA085xx

φ 5.0 淡紫 AA20Exx AA07Bxx AA079xx

φ 5.0 G 红 AA063xx AA07Hxx AA072xx

φ 7.0 淡紫 - AA07Cxx AA080xx

φ 7.0 G 深红 - AA07Kxx AA073xx

φ 10.0 淡紫 - AA07Dxx AA081xx

φ 10.0 G 深蓝 - AA07Lxx AA074xx

φ 15.0 淡紫 - AA07Exx AA082xx

φ 15.0 G 白 - AA07Mxx AA075xx

φ 20.0 淡紫 - - AA083xx

φ 20.0 G 灰 - - AA076xx

治具 (J01,J02,J03) AA06Axx AA0EXxx AA05Zxx

5. 换线 QD027-17

198 NXT 系统手册

5.9 料站托架的更换

进行供料器的一次性更换时，有必要更换料站托架。有备用的料站托架时，将在下一道生产

用的供料器预先安装在料站托架上，使用 PCU 可以将这个料站托架与现在使用的料站托架进

行切换。由此可以使换线的时间缩短到最短。

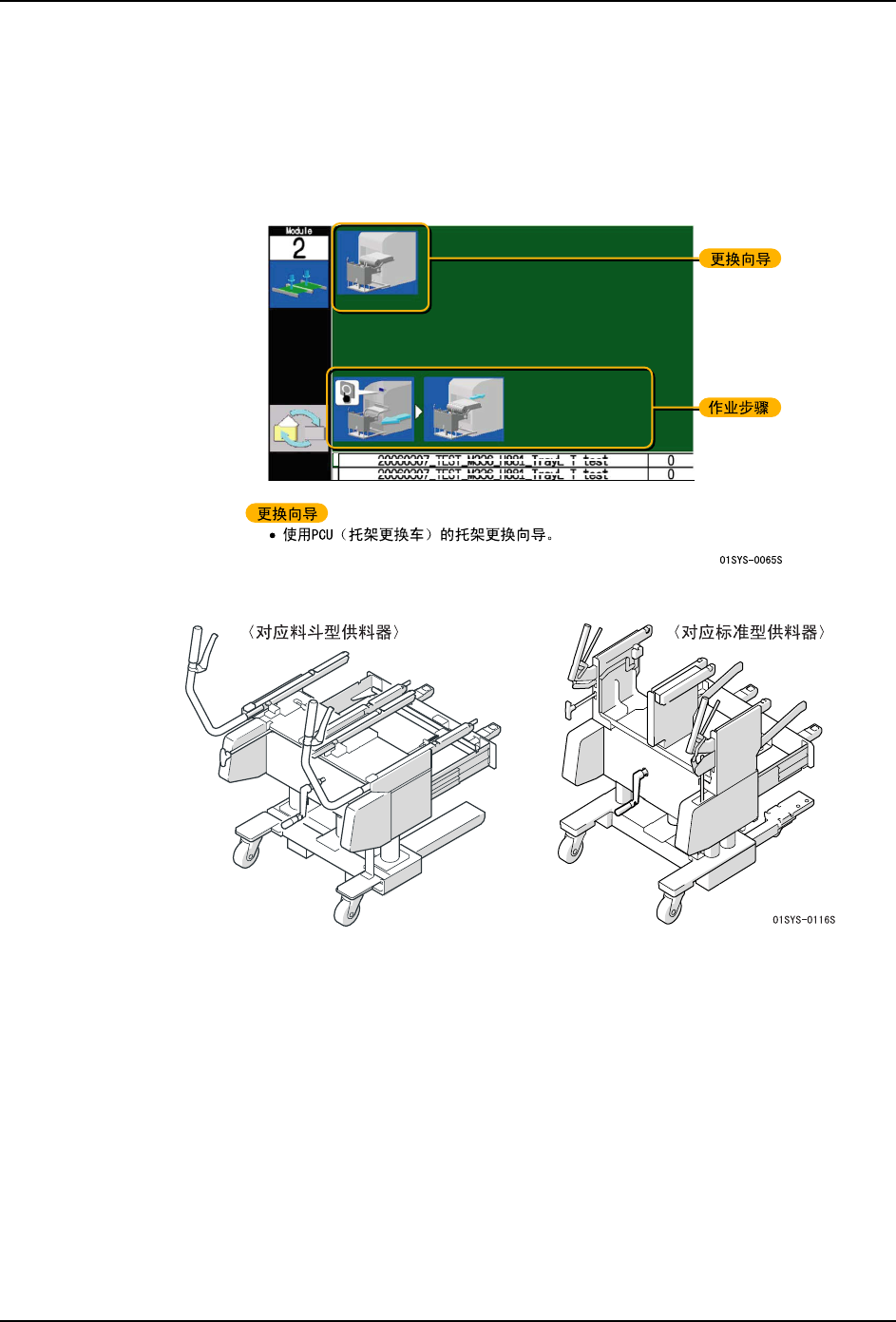

5.9.1 一次性更换供料器的向导画面
