5. 换线 QD027-17
198 NXT 系统手册
5.9 料站托架的更换
进行供料器的一次性更换时，有必要更换料站托架。有备用的料站托架时，将在下一道生产
用的供料器预先安装在料站托架上，使用 PCU 可以将这个料站托架与现在使用的料站托架进
行切换。由此可以使换线的时间缩短到最短。
5.9.1 一次性更换供料器的向导画面
备注 ) 在料站的一次性换线时，更换每个料站托架。需要专用的 PCU （料站托架更换车）。
QD027-17 5. 换线
NXT 系统手册 199
5.9.2 料站托架的卸下
备注 ) 以下说明在 M6(S) 模组中的操作，M3(S) 模组的卸下步骤也同样如此。

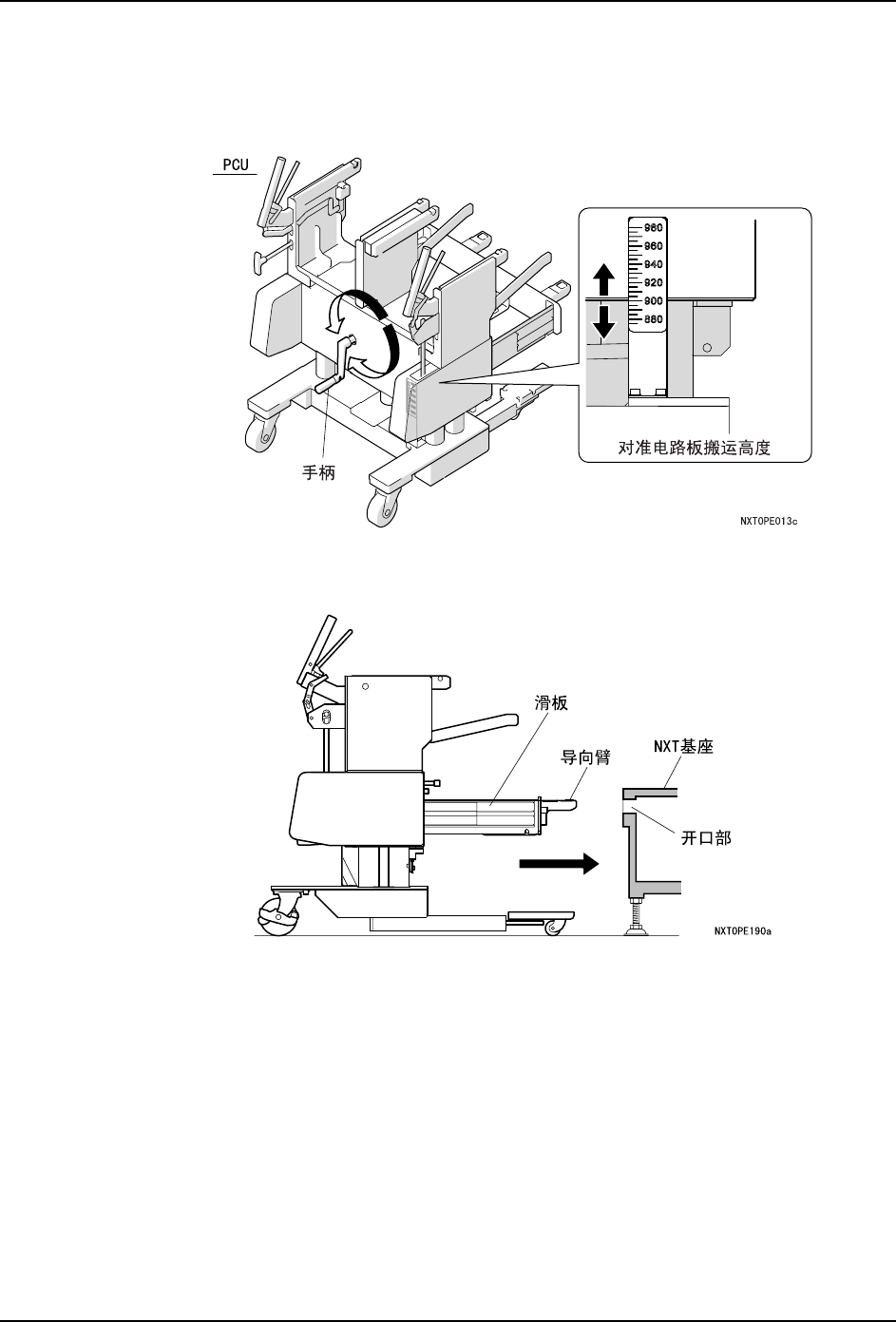

1. 准备 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电路板搬运高度。
2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插
入时，导向臂就会自动被夹紧。
备注 ) 根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视导向臂的
高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。
5. 换线 QD027-17
200 NXT 系统手册

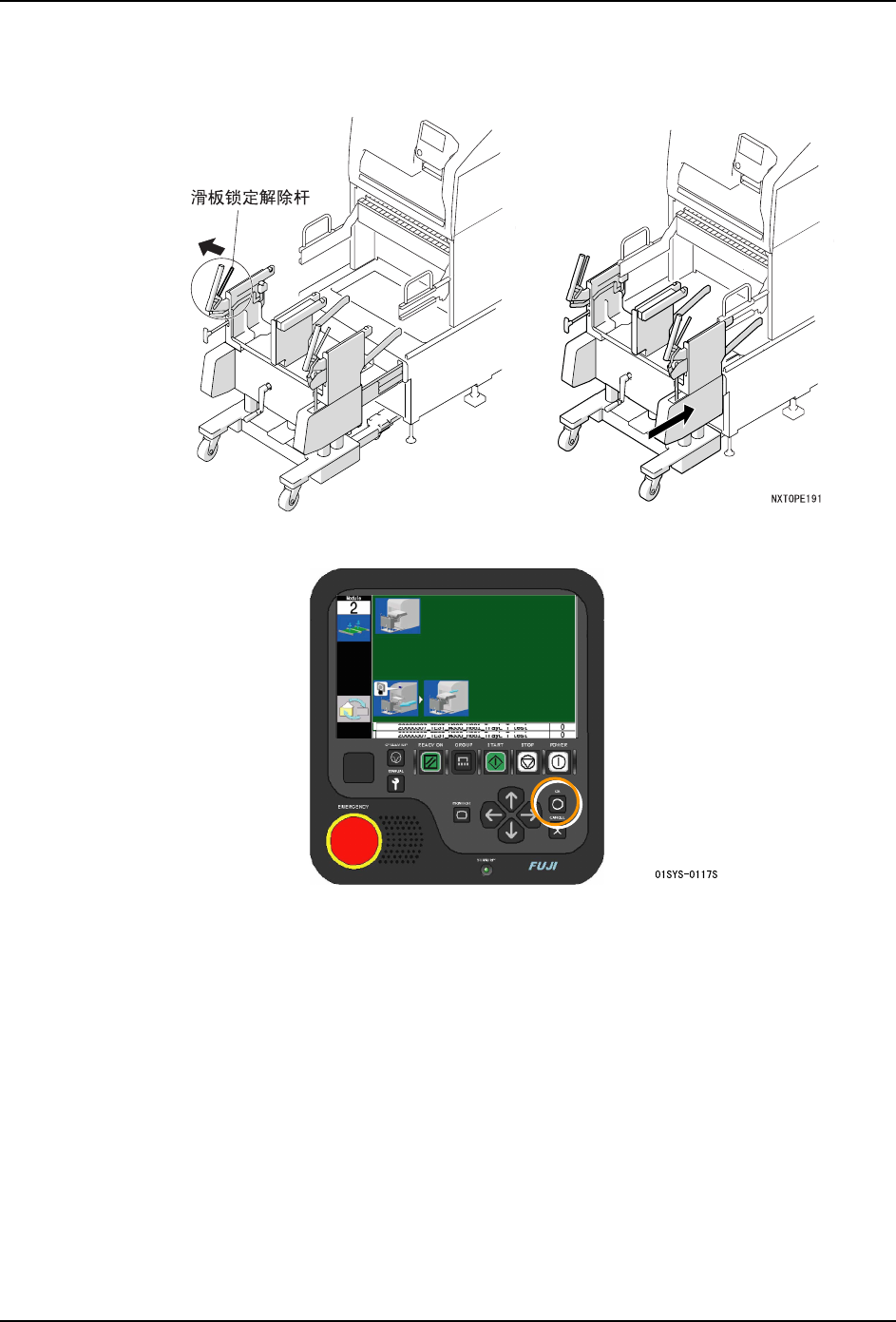

3. 请握住 PCU 滑板锁定解除杆，使 PCU 本体向前方滑动。
备注 ) 只有握住解除杆，锁定才会被解除。
4. 请按下 OK 按钮。料站托架被松开。
