QD027-17 5. 换线 NXT 系统手册 201 5. 请提起托架锁定解除杆后，拉出料站托 架。 备注 ) 转移到 PCU 上的料站托架被自动锁定。 6. 请握住滑板锁定解除杆，将 PCU 本体向后方滑动。
5. 换线 QD027-17
200 NXT 系统手册
3. 请握住 PCU 滑板锁定解除杆，使 PCU 本体向前方滑动。
备注 ) 只有握住解除杆，锁定才会被解除。
4. 请按下 OK 按钮。料站托架被松开。
QD027-17 5. 换线
NXT 系统手册 201
5. 请提起托架锁定解除杆后，拉出料站托架。
备注 ) 转移到 PCU 上的料站托架被自动锁定。
6. 请握住滑板锁定解除杆，将 PCU 本体向后方滑动。
5. 换线 QD027-17
202 NXT 系统手册

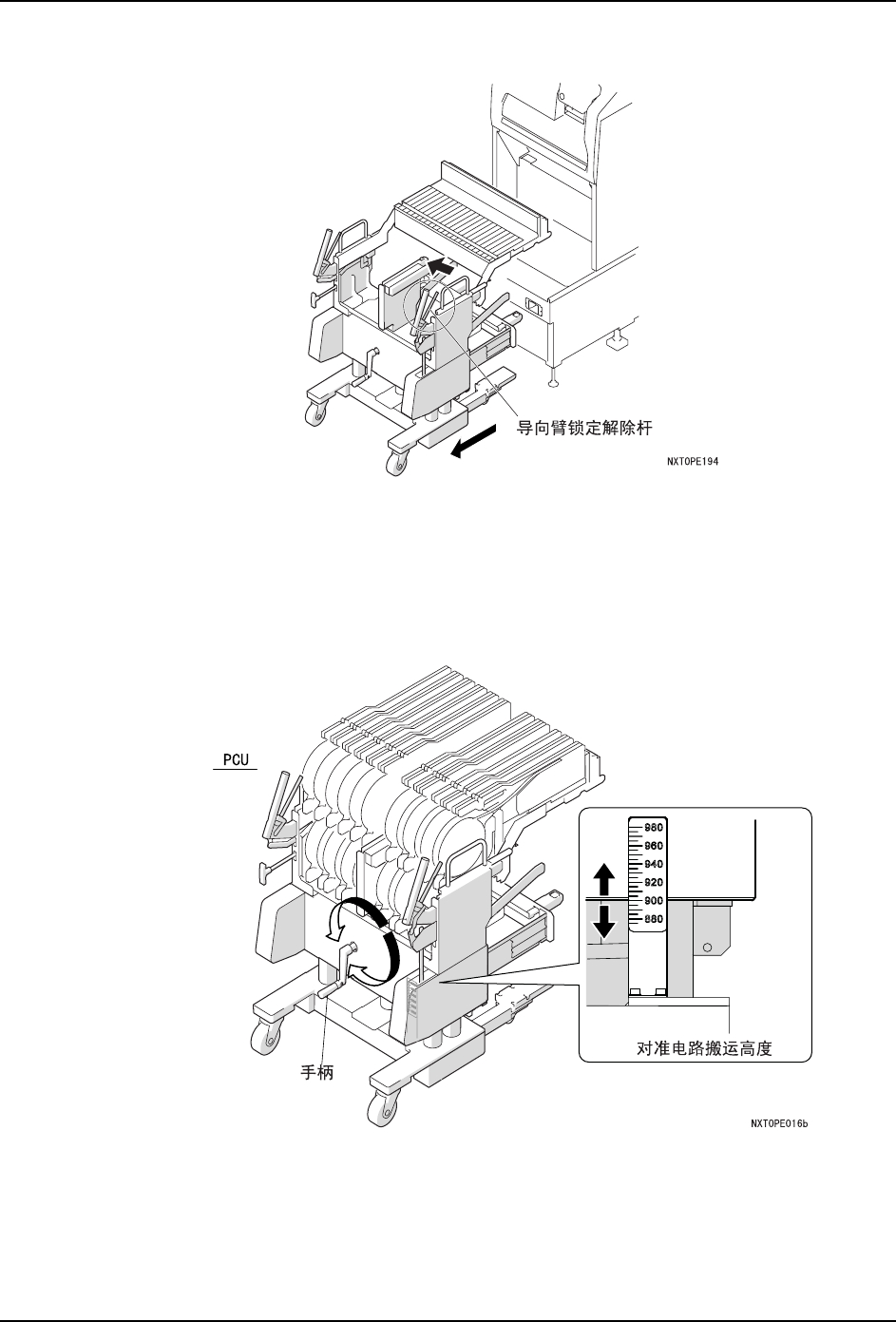

7. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。
5.9.3 料站托架的安装
备注 ) 以下说明在 M6(S) 模组中的操作，M3(S) 模组的安装步骤也同样如此。
1. 准备已放置了料站托架的 PCU。旋转手柄使 PCU 上下移动，请确认刻度使之对准机器的电
路板搬运高度。
