5. 换线 QD027-17 204 NXT 系统手册 4. 请提起托架锁定解除杆后，将料站托架插入模组内。备注 ) 转移到 PCU 上的料站托架被自动锁定。 5. 请握住滑板锁定解除杆，将 PCU 本体向后方滑动。

QD027-17 5. 换线

NXT 系统手册 203

2. 请将 PCU 靠近基座的前面。请慢慢推 PCU，将导向臂插入基座的开口部。当 PCU 被正确插

入时，导向臂就会自动被夹紧。

备注 ) 根据地面的情况，有时导向臂与开口部的高度部会不一致。因此，在插入时一边目视导向臂的

高度一边推入 PCU。当高度不一致时，请旋转手柄进行微调整后插入。

3. 请握住 PCU 滑板锁定解除杆，使 PCU 本体向前方滑动。

备注 ) 只有握住解除杆，锁定才会被解除。

5. 换线 QD027-17

204 NXT 系统手册

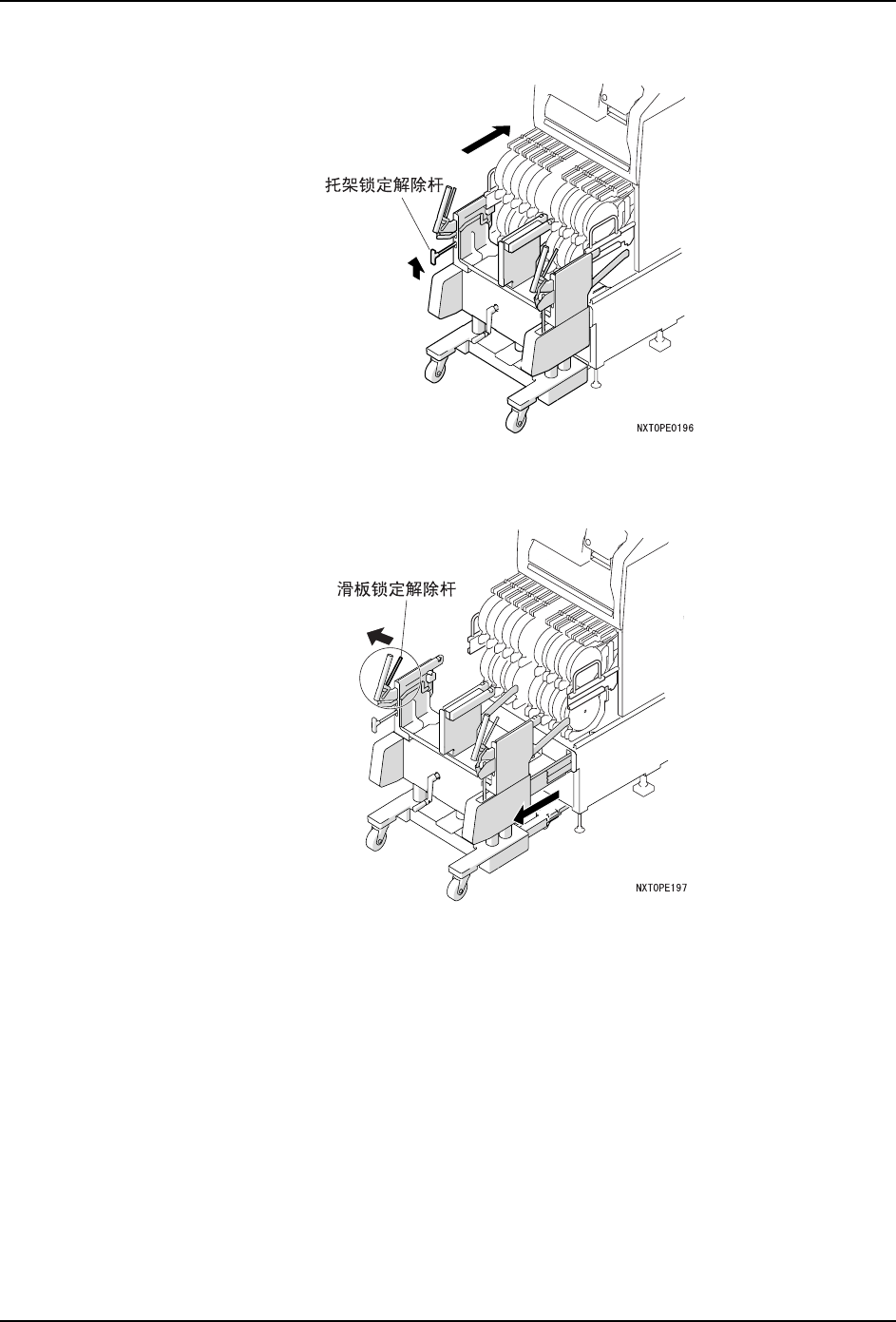

4. 请提起托架锁定解除杆后，将料站托架插入模组内。

备注 ) 转移到 PCU 上的料站托架被自动锁定。

5. 请握住滑板锁定解除杆，将 PCU 本体向后方滑动。

QD027-17 5. 换线

NXT 系统手册 205

6. 请握住导向臂解除杆，慢慢拉出 PCU 使之脱离基座。

7. 请按下安装了供料器的料站 No. 的安装按钮。

备注 ) 如果使用了 Fujitrax Verifier，则不需要该操作。

14 15 16

᭭ῑ No.

ᅝ㺙ᣝ䪂

1;723(
