6. 手动模式指令 QD027-17
224 NXT 系统手册
Job 的方向 （PD、料盘）值为 0 以外的情况
1. 考虑 Job 中指定的方向，算出修正值。算出方法如下。PD 和料盘中指定有方向时，请结
合各自的方向算出。
2. 使用 Job 编制器打开对象元件的 [Shape Data]。
3. 依次选择 [Shape process]-[Process] 标签页，[Generic]-[Pick] 打开。项目 [Offset
X] 和 [Offset Y] 为修正量的设定处。
4. 请输入在1.项目中算出的修正值。已经输入了吸取修正值时，与读取值相加后重新输入。
y
x
2
-1-2
-2
-1
2
x = -1
y = -0.5
y
x
2
12
-2
-1
-2
x = -0.5
y = 1
y
x
-2
12
2
1
-2
x = 1
y = 0.5
y
x
2
1
2
-2
-1-2
x = 0.5
y = -1
QD027-17 6. 手动模式指令
NXT 系统手册 225
清除在机器上创建的吸取修正量
吸取修正量在以下的情况下被清除。
·当插入了不同的料站注解的供料器时
·通过料带拼接当切换到料站注解不同的元件时
·通过手动清除了吸取修正量后
以下说明手动清除料站修正量的步骤。

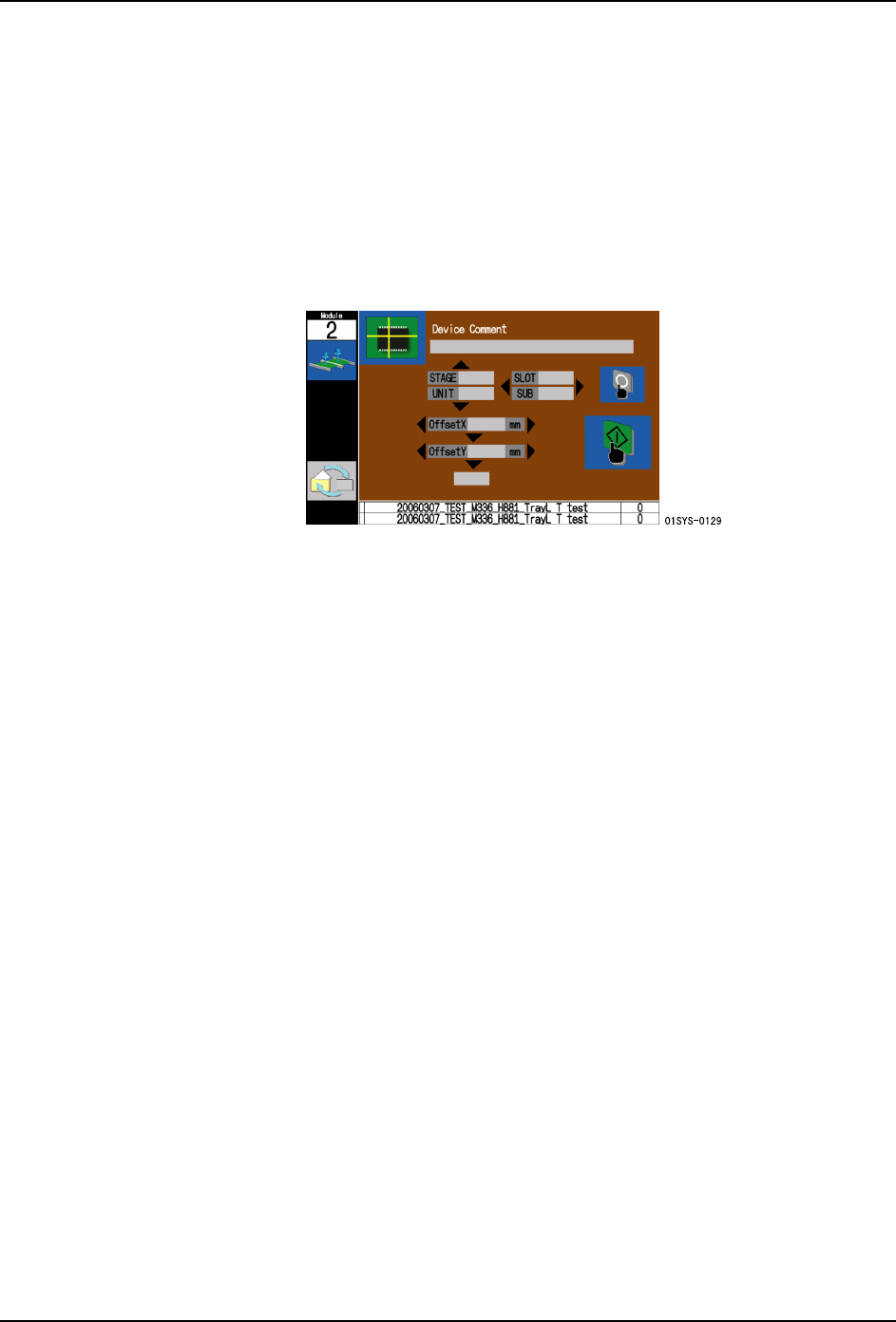

1. 在吸取修正量设定画面上，请按下 Clear 后按下 OK 按钮。吸取修正量被清空。
备注 ) 不按下 OK 按钮直接按下取消按钮后，以前的注册值就会被清除。
2. 再次按下 OK 按钮，返回到吸取位置确认画面。
3216R-03
11
Feeder
-
0.0
0.0
Clear
6. 手动模式指令 QD027-17
226 NXT 系统手册
6.3.2 清除生产电路板块数的显示
为了进行已生产的电路板的块数管理,操作者能够清除在机器上显示的电路板的生产块数的
功能。
另外 , 被清除的只是生产块数的显示。生产信息或 Profiler 信息不会被清除。
1. 在 START 等待状态下按下 MANUAL 按钮，显示手动操作指令。
2. 请使用光标键选择 Job 测试示意图后，按下 OK 按钮。
3. 请选择清除生产块数显示的指令后，按下 OK 按钮。
4. 选择清除图标并按下 OK 按钮后，生产电路板块数的显示就会被清除。
备注 )
1. 不清除时，请选择取消图标或者按下操作面板的 CANCEL 图标。
2. 当机器识别出搬运轨道内有电路板时，通道的图标被显示成红色。请等待生产结束或者取除电路
板。
