8. NXT 软件工具 QD027-17
292 NXT 系统手册

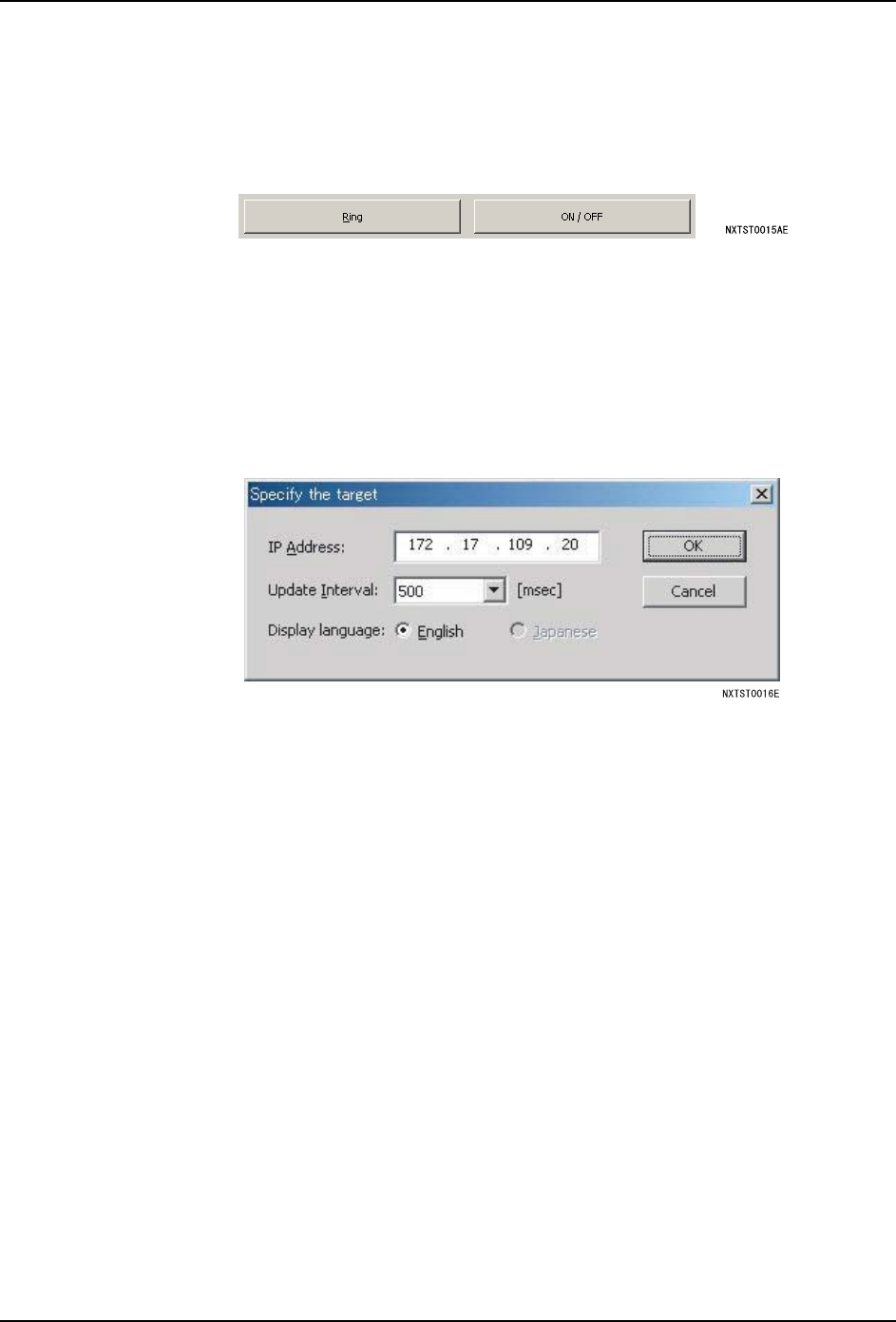

[ 设定铃声 ] / [ON 或者 OFF]
使用 [ 设定铃声 ] 能够设定在输入状态为 ON 时蜂鸣器鸣叫。首先选择想要蜂鸣器鸣叫的 I/
O 并单击 [ 设定铃声 ]。被输入的 I/O 状态框中显示铃声，切换成输入时电脑的蜂鸣器鸣叫。
[ON 或者 OFF] 是在切换输出状态时使用。只是在 [ 输出信号 ] 被选择并且模组的项目被锁
定时，才能使用该项目。选择变更对象的输出项目，单击 [ON 或者 OFF] 变更输出状态。
[ 目标的选择 ] 对话框
选择 [ 开始 ] 后就会显示该对话框，能够设定连接到 NXT。在 [IP 地址 ] 文本框中请指定基
座单元的 IP 地址。在 [ 更新间隔 ] 中，以 1/1000 秒为单位设定从 I/O 监视器的 I/O 状态
链接到监视器后的输出 I/O 监视器画面的间隔。被设定成默认值 500 时，I/O 监视器画面每
0.5 秒被刷新。根据需要请选择语言。单击 [OK] 后就会开始被指定机器的 I/O 监视器。处
于 I/O 的监视器链接中时，该 [ 开始 ] 按钮显示为 [ 停止 ]。中止 I/O 的监视器链接时，请
单击该按钮。
8.10.2 I/O 监视器的安装
使用 I/O 监视器时，需要预先在 PC 上安装该软件。
1. 将 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
2. 双击 [NXT]、[Tool]、[I/O 监视器 ] 并打开有安装程序的文件夹。
3. 双击 Setup.exe，开始安装处理。软件自动被安装。
4. 单击 [Finish]，结束安装处理。
QD027-17 8. NXT 软件工具
NXT 系统手册 293
8.10.3 I/O 状态的显示
1. 单击 [ 开始 ] 后，指向 [ 程序 ]、[Fuji Accessory Software]。单击 [I/O 监视器 ] 就会
显示 [I/O 监视器 ] 画面。
2. 单击 [ 开始 ] 显示出 [Target 的选择 ] 的对话框。
3. 输入 I/O 的确认对象的基座的 IP 地址。
4. 使用下拉式列表指定更新的间隔。选择使用的语言并单击 [OK]。对象的基座被确定后就
会显示 I/O。
5. 从 [Module] 群组中选择监视的项目。
6. 有关被选择的 [Module] 项目，请从 [Page] 中选择监视项目。
7. 被选择的项目的输入输出状态被显示为 I/O 指示器。单击 [ 铃声的设定 ] 后，能够设定
成当输入信号 ON 时蜂鸣器鸣叫。
8. 变更输出时，请选择 [ 输出信号 ]。现在所设定的模组和基座被锁定。选择输出项目并单
击[ON或者OFF]变更输出状态。如果输出的变更结束，单击 [输出信号]解除项目的锁定。
9. 如果 I/O 的检查或变更结束，单击 [ 关闭 ] 结束 I/O 监视器。
8. NXT 软件工具 QD027-17
294 NXT 系统手册
8.11 MEdit
使用该软件能够进行 Job 数据的基本编辑操作和电路板 / 拼板跳过定位点的测试。另外，使
用该软件也能够取得 NXT 机器上的 Job。数据编辑后，将变更反映到总目录中并进行向机器
重新传送编辑数据。
注意 ) 使用 Fuji Flexa 编辑生产中的 Job，并直接通过 MEdit 进行反映时，就会在运转时有可能引起
误贴装或未贴装。
8.11.1 MEdit 的安装
使用 MEdit 时，需要预先安装该软件。另外，Data Checker 也需要安装在同一台 PC 上。
1. 将 CD-ROM 插入 CD-ROM 硬驱中，从资源管理器中启动 CD-ROM。
2. 双击 MEdit 并打开有安装程序的文件夹。
3. 双击 Setup.exe 开始进行安装处理。
4. 必要时请指定软件的安装目录并单击 [下一步] 后，软件就会被安装并显示最后的步骤。
5. 单击 [ 结束 ] ，结束安装处理。
6. 返回到资源管理器中的 CD-ROM 驱动器，双击 DataCheck 打开有 Data Checker 安装程序
的文件夹。
7. 双击 Setup.exe 开始进行安装处理。
8. 确认软件的安装目录，单击 [ 下一步 ] 后，软件就会被安装并显示最后的步骤。
9. 单击 [ 结束 ] ，结束安装处理。
8.11.2 从全局 Job 目录开始的 Job 编辑
1. 单击 [ 开始 ] 后，指向 [ 程序 ]、[Fuji NXT Accessory] 并单击 [MEdit] 后，MEdit 就
会启动，显示出 MEdit 窗口。
2. 从 [ 文件 ] 菜单中单击 [ 打开 Job] 后，就会显示出 [ 打开 Job] 的对话框。
3. 在左侧的面板中选择进行编辑的 Job 的目录，接着在右侧的面板中选择进行编辑的 Job
后，就会将选择的 Job 名自动地显示在 [Job 名 ] 对话框中。
4. 选择进行编辑的电路板的生产面（正面 / 反面）并在选择框中指定进行数据编辑的机器。
5. 单击 [ 打开 ] 后，就会从 Job 中打开被指定的数据。
6. 编辑相应数据。
7. 从 [ 文件 ] 菜单中单击 [ 执行 Data Checker] 并开始数据检查，显示出 [Data Check] 对
话框。
8. 单击 [ 开始 ] 后，就会进行 Job 数据的检查。
9. 没有错误时，单击[关闭]并从[文件]菜单中选择[Job的保存]后，就会将编辑数据
保存到总目录中。
8.11.3 编辑 NXT 内的 Job
使用该功能能够进行当前的 NXT 内的 Job 的编辑操作。数据编辑后，将变更反映到总目录中
并进行向机器重新传送编辑数据。
1. 单击 [ 开始 ] 后，指向 [ 程序 ]、[Fuji NXT Accessory]，单击 [MEdit] 后，MEdit 就会
