4. 生产 QD027-17 66 NXT 系统手册 4.7.2 无停止供应 当生产中料盘元件的剩余数减少 到某一程度时， 就会显示料盘元件补充向导。 请根据向导画 面，通过 KIT Handy 的料带拼接模式补充料盘元件。 需要补充的元件 的种类，请通过 KIT Handy 确认。按照料尽预 告的时间顺序，在 KIT Handy 上一览显示料站的状态。 1 2 3 4 5
QD027-17 4. 生产
NXT 系统手册 65

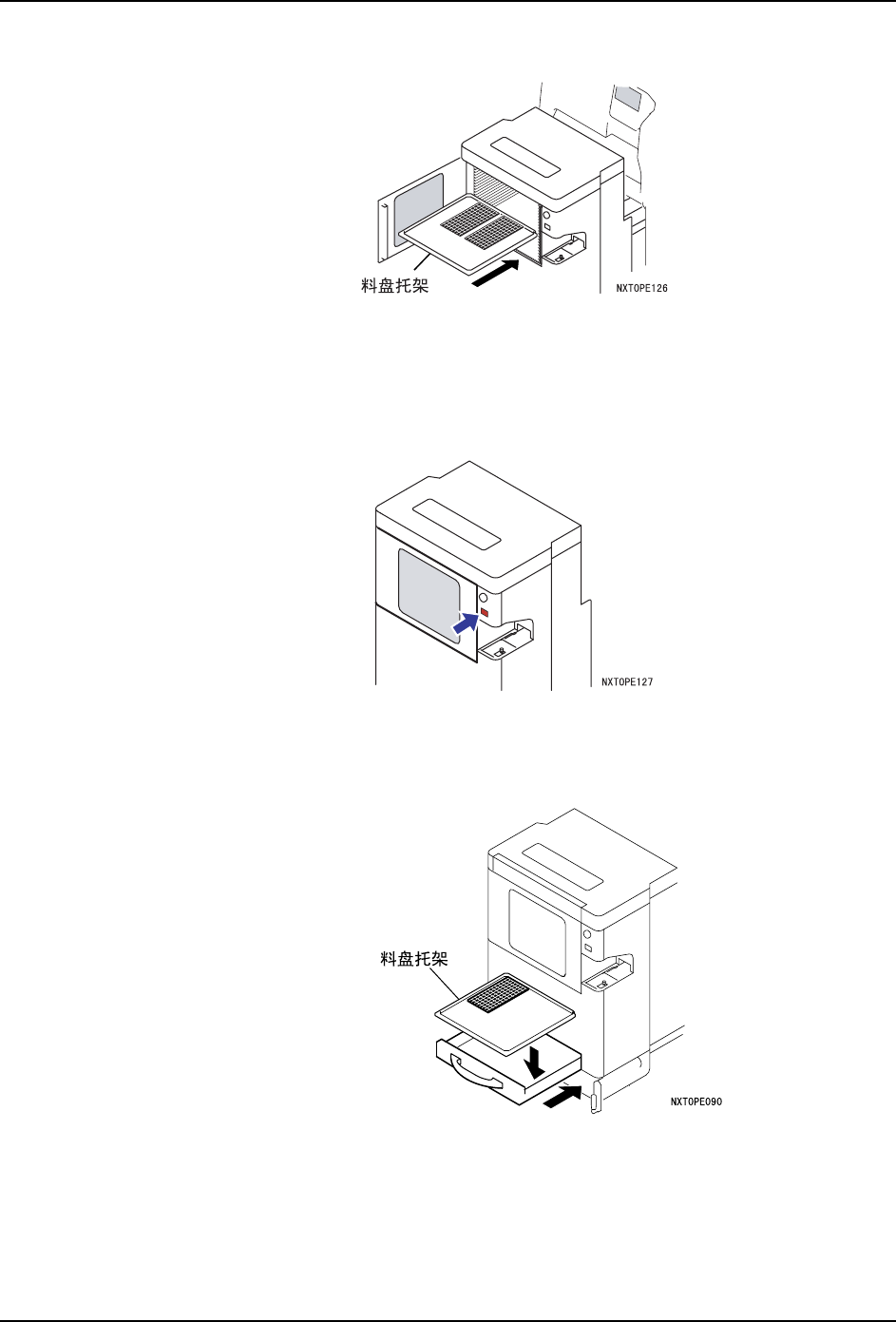

2. 一边确认操作向导画面， 一边将料盘托架安装到正确的料站位置上并按下 OK 按钮。
注意 ) 在将料盘托架安装到料盘箱内时，在不产生冲击下将料盘托架放入最里面。
3. 需要指定料盘吸取点时，请在此设定。请参照 " 4.7.3 机器上指定吸取点 "。
4. 如果有其他料站有料盘更换的向导，请按下操作面板的 OK 按钮重复上述 2. 项和 3. 项。
5. 请关闭门，按下 SUPPLY COPLT 按钮。
备注 ) 请轻轻关闭正门，使料盘单元不受到冲击。
在附加软件的料盘补充动作的设定中，选择了 [ 从供应部的元件补充功能 ] 时，可以从供应
部进行元件的补充。通过和次料站并用，在供应部的料盘托架排出时也可以继续进行生产。
1
9
20
1
8
1
7
1
6
15
1
4
13
1
2
11
1
0
9
8
7
6
5
4
3
2
1
4. 生产 QD027-17
66 NXT 系统手册
4.7.2 无停止供应

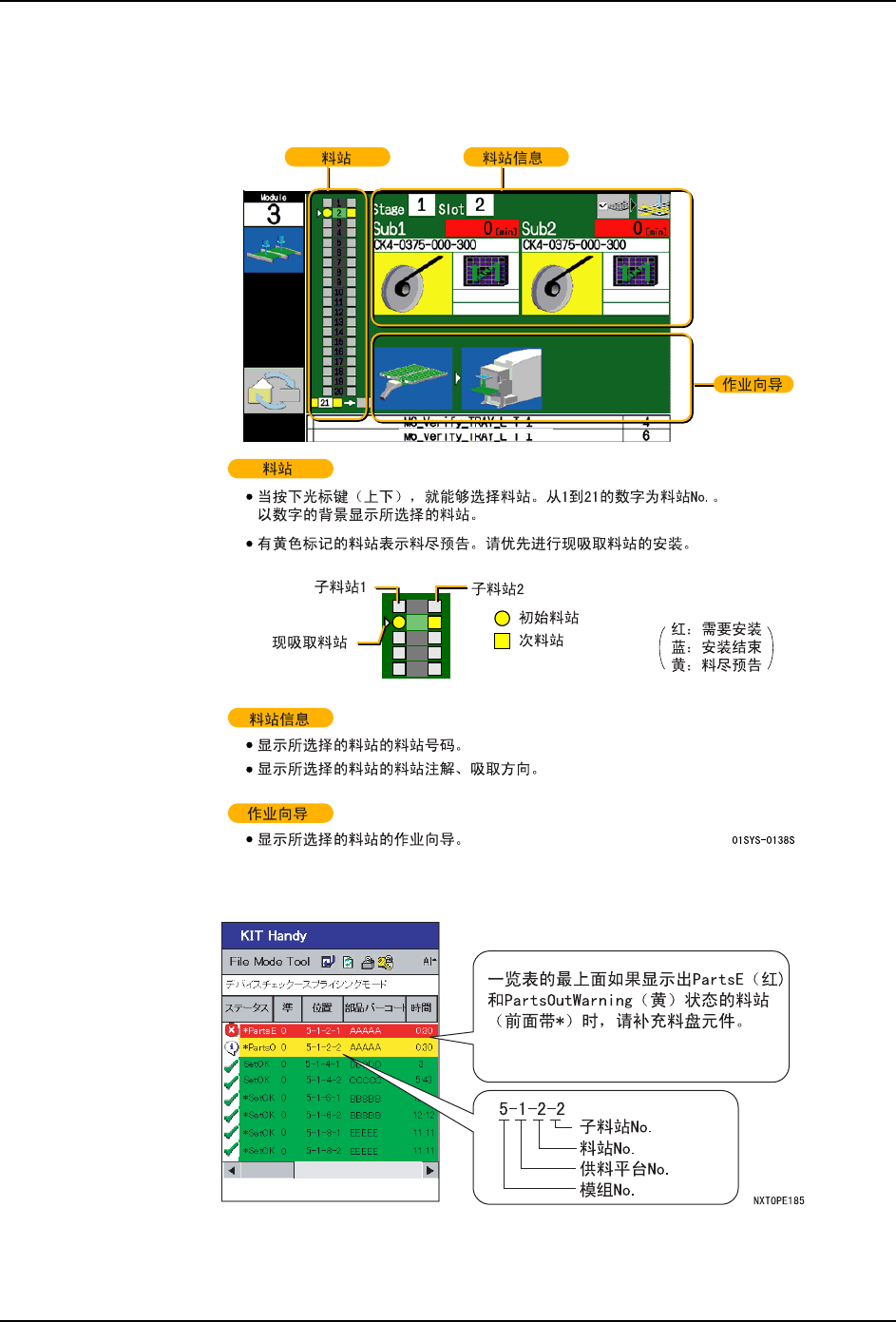

当生产中料盘元件的剩余数减少到某一程度时，就会显示料盘元件补充向导。请根据向导画
面，通过 KIT Handy 的料带拼接模式补充料盘元件。
需要补充的元件的种类，请通过 KIT Handy 确认。按照料尽预告的时间顺序，在 KIT Handy
上一览显示料站的状态。
1
2
3
4
5
QD027-17 4. 生产
NXT 系统手册 67
1. 请通过 KIT Handy 对补充的料盘元件进行验证。
a. 在 KIT Handy 画面上选择补充对象的料站。
b. 使用 KIT Handy 进行元件条形码或者 DID 的扫描。使用附加位置检查的料盘验证时，
请进行 FIDL （供料托架）和 DID （料盘）的扫描。
备注 ) 关于料盘的验证检查，请参照 [Fujitrax Verifier 操作手册 ] 的 [29. 料盘验证操作步骤 ]。
备注 ) 扫描后，通过将最初被吸取元件的 X, Y 坐标输入到 KIT Handy 中，能够指定料盘的元件的吸
取开始点。详细内容请参照 " 4.10.2 料盘元件吸取点的指定 "。

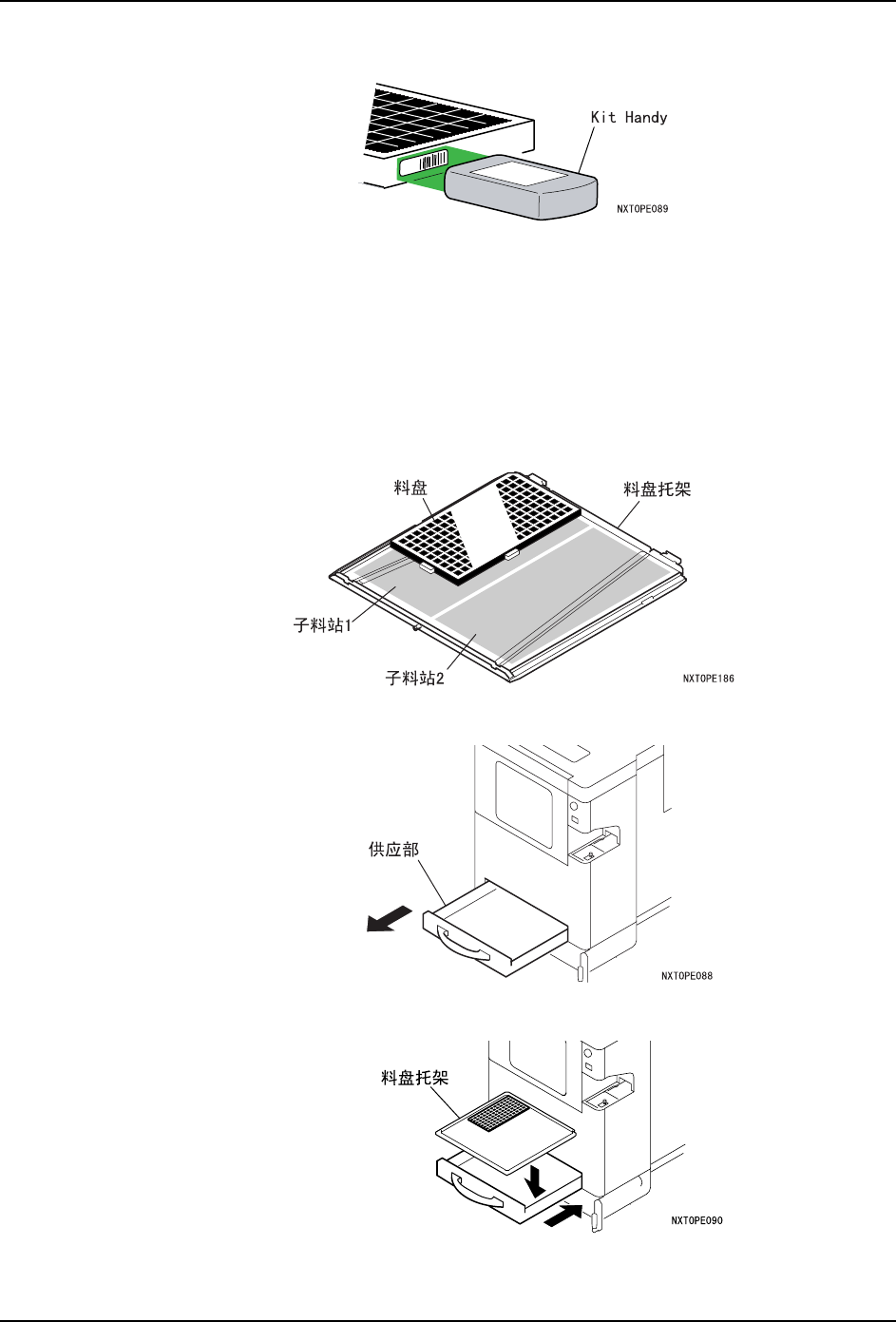

2. 将料盘放置到料盘托架上。
3. 请拉出供应部。
4. 请将料盘托架放置到供应部。
注意 ) 在将料盘托架放置到供应部时，请轻轻放置以免产生冲击。
