5.4.5 Võllide kasutamine suurte lindipoolide korral
Æ Suurte lindipoolide korral asetage jaotusplaatidesse võllid.
MÄRKUS
Soovitame võlle kasutada lindipoolide korral, mille läbimõõt ületab 5". See tagab sööturite
töökindluse.
5

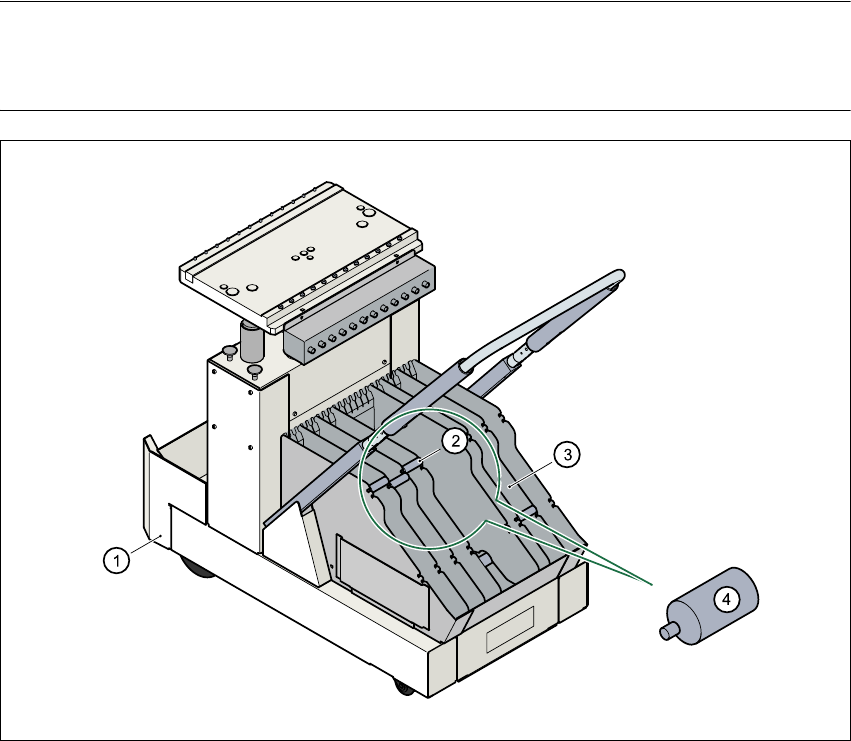

Joon. 5.4 - 3 Võllide paigaldamine suurte lindipoolide korral
5
(1) Sööturite käru
(2) Võllide asukohad
(3) Jaotusplaat
(4) Võll (suurendatult)
Kasutusjuhend SIPLACE HS-60 5 Operaator, liiniinsener, hooldusinsener
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 5.5 Ladumisjaama eelseadistamine
115
5.5 Ladumisjaama eelseadistamine
Teostage ladumisjaama eelseadistamine alltoodud punktide kohaselt.
Æ Eemaldage sööturitelt lindid ja puhastage moodulite pinnad ja lindijuhikute ümbrus
tolmuimejaga.
Æ Tühjendage lindijääkide karp (pos. 3, joon. 5.4 - 2).
Æ Puhastage sööturite tugipinnad alkoholiga niisutatud riidelapi abil.
Æ Katke tugipinnad vähese hulga korrosioonivastase määrdega WD40, kasutades kiuvaba
riidelappi.
Æ Kasutades tolmuimejat või lühikeste harjastega harja, eemaldage komponentide sööturite
laudadelt lahtised komponendid.
ETTEVAATUST
Ärge eemaldage komponentide laua magnetrööbastelt komponente käte abil. Te võite end
vigastada väikesete metallilaastudega. 5
MÄRKUS
Komponentide laua suruõhujaoturi rööbast kasutatakse puistekomponentide sööturite
kinnitamiseks. Rööbas on paralleelne trükiplaatide liikumisega ning selle ülaosas on
avadega otsakud. Veenduge, et otsakud poleks mustad ega määrdega kokku saanud.
Määre, õli ja mustus võivad põhjustada sööturi töös tõrkeid ning selle funktsioneerimine
muutub ebastabiilseks. 5
Æ Kontrollige ebatasasuste ja vigastuste puudumist magnetrööpa pinnal ning vajadusel lihvige
seda peeneteralise luisuga.
Æ Puhastage magnetrööbas alkoholiga niisutatud riidelapi abil.
Æ Katke magnetrööbas vähese hulga korrosioonivastase määrdega WD40, kasutades kiuvaba
riidelappi.
Æ Puhastage komponentide laudade tugipinnad alkoholis niisutatud riidelapi abil ning seejärel
katke pinnad vähese hulga korrosioonivastase määrdega WD40, kasutades kiuvaba riidelappi.
Æ Puhastage lindi karp tolmuimejaga.
Æ Veenduge, et sööturid oleksid õigesti jagatud.
5 Operaator, liiniinsener, hooldusinsener Kasutusjuhend SIPLACE HS-60
5.6 Seadistuse muutmine Tarkvara versioon SR.503.xx07/2003 EE väljaanne
116
Æ Veenduge kõigi sööturite pistikute õiges ühendamises.
Æ Veenduge, lindi etteandemehhanismi asukoha õigsuses sööturil.
Æ Lühendage sööturi ees oleva kasutatud lindi pikkus võrdseks 1 cm-ga.
Æ Kontrollige, kas lindi karbi jaotusplaadid on paigaldatud õigesti (pos. 5, joon. 5.4 - 2).
Æ Kontrollige komponentide lindipooli läbimõõtu ja paigaldage suurte poolide korral võllid.
Æ Jätkake lühikesed lindiotsad kokku.
Eelseadistamisega tegelev personal peab omama masina operaatoritega võrdset juurdepääsu
masina sõlmedele. Vastavate sõlmede nimekiri on toodud jaotises 5.2
.
MÄRKUS
Kui masinal leitakse rikkeid, siis peab masina operaator informeerima eelseadistuse läbiviijaid
suuliselt või kirjalikult.
5.6 Seadistuse muutmine
5.6.1 Seadistuse muutmisjuhiste väljatrükkimine enne seadistuse muutmist
Enne seadistuse muutmist printige muutmisjuhised välja liini printeri / SIPLACE Pro arvuti abil
(vastavalt kasutusjuhendile).
5.6.2 Mida tuleb jälgida sööturite vahetamisel
Æ
Sööturite kinnitamisel või eemaldamisel komponentide laua küljest käsitsege söötureid
ettevaatlikult. Ärge laske sööturi tugipindu põrgata vastu komponentide laua servi.
Æ Puhastage vajadusel sööturi tugipinnad tolmuimejaga ning komponentide laua pinnad
vastavalt hooldusjuhendis toodud juhistele.
VIGASTUSTE OHT
Ärge eemaldage komponentide laua magnetrööbastelt komponente kätega. Te võite end
vigastada väikesete metallilaastudega. 5
Æ Eemaldage lahtised komponendid lühikeste harjastega harja abil.
