5.9 Sööturite käru
5.9.1 Ohutustehnika sööturite käru paigaldamisel ja eemaldamisel
HOIATUS 5
Æ Vältige töötava masina korral käe sattumist sööturite käru ja masina korpuse vahelistesse
piludesse (pos. 1 ).
Æ Enne sööturite käru ühenduskaabli ühendamist või lahtiühendamist ladumissüsteemi
pesasse/pesast (pos. 2), kontrollige alati sööturite käru kinnitatust ladumissüsteemi külge.
– Kui komponentide laud pole ladumismasina külge kinnitatud (pos. 3), siis ÄRGE ühendage
sööturite käru ühenduskaablit kunagi ladumismasina küljes olevasse pistikupesasse ning ärge
käitage sööturite käru suruõhu abil.
5

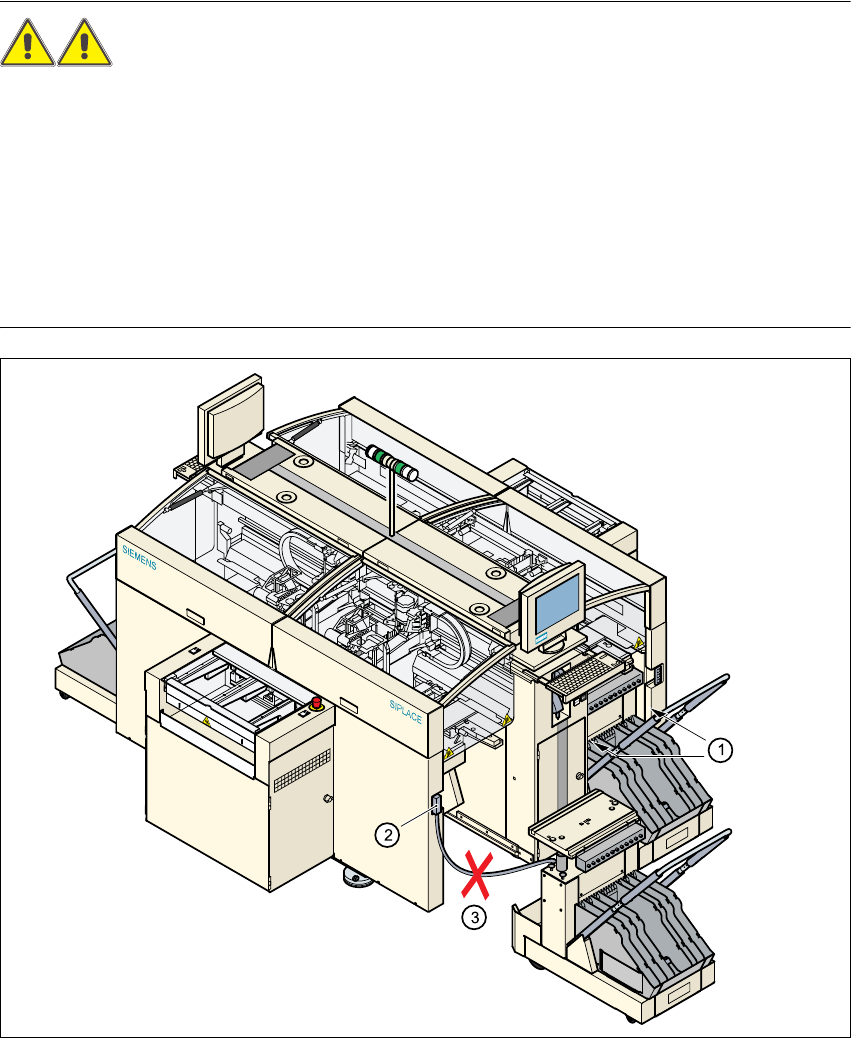

Joon. 5.9 - 1 Ohutustehnikaalased juhised sööturite käru jaoks
Kasutusjuhend SIPLACE HS-60 5 Operaator, liiniinsener, hooldusinsener
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 5.9 Sööturite käru
121
Joon. 5.9 - 2 Sööturite käru paigaldamine ja eemaldamine
5
(1) Komponentide laua ülestõstmise ja allalaskmise nupp
(2) Pesa sööturite käru kaabli ühendamiseks
(3) Komponentide laua alus, tõstetav või allalastav
(4) Sööturite käru
(5) Raam
(6) Käitamistoru
(7) Tsentreerivad avad tsentreerivate tihvtide jaoks
(8) Masina raami ja sööturite käru vahele jääv pilu
(9) Komponentide laua tugipind
5 Operaator, liiniinsener, hooldusinsener Kasutusjuhend SIPLACE HS-60
5.9 Sööturite käru Tarkvara versioon SR.503.xx07/2003 EE väljaanne
122
5.9.2 Sööturite käru eemaldamine
Æ Klõpsake peavaatemenüüs asuvat STOP PROCESSING (töö seiskamine) ikooni .
Jaam jätkab komponentide ladumist töös olevale trükiplaadile kuni ladumisprotsessi
lõpuleviimiseni ning trasportimiseni keskmisele või väljundkonveierile (st kuni töökonveierite
tühjenemiseni).
Æ Klõpsake peavaatemenüü tööriistaribal asuvale selle portaali sümbolile, mida soovite portaali
funktsioonide abil välja viia sööturi töötsoonist.
Æ Klõpsake portaali funktsioonide "Gantry functions" aknas häälestusasendisse nihutamise
nuppu ning vajutage käivitusnuppu nii palju kordi kui seda nõutakse.
Portaal liigub sööturi tsooni häälestuspositsiooni.
Æ Avage valitud portaali kaitsekate.
Æ Tõstke komponentide sööturi raam (joon. 5.9 - 1, pos. 5) üles.
Nii saate komponentide laua aluse lukustada selle kõige ülemisse asendisse.
Æ Avage komponentide laua tõstmiseks ja langetamiseks kasutatava nupu peal olev kate (joon.
5.9 - 1
, pos. 1).
HOIATUS! MULJUMISOHT! 5
Komponentide laua tõstmisel ärge pange käsi sööturite ja kasutatud lindi kanali vahele
jäävasse pilusse. 5
Æ Hoidke nuppu niikaua allavajutatuna, kuni komponentide laud (joon. 5.9 - 1, pos. 3) jõuab kõige
ülemisse asendisse.
Nupu vabastamisel fikseerub komponetide laud tõstetud asendisse.
Æ Eemaldage komponetide laua toitejuhtme pistik ladumismasina küljest olevast peasast (joon.
5.9 - 1
, pos. 2).
Æ Eemaldage sööturite käru.
