5 Operaator, liiniinsener, hooldusinsener Kasutusjuhend SIPLACE HS-60
5.9 Sööturite käru Tarkvara versioon SR.503.xx07/2003 EE väljaanne
122
5.9.2 Sööturite käru eemaldamine
Æ Klõpsake peavaatemenüüs asuvat STOP PROCESSING (töö seiskamine) ikooni .
Jaam jätkab komponentide ladumist töös olevale trükiplaadile kuni ladumisprotsessi
lõpuleviimiseni ning trasportimiseni keskmisele või väljundkonveierile (st kuni töökonveierite
tühjenemiseni).
Æ Klõpsake peavaatemenüü tööriistaribal asuvale selle portaali sümbolile, mida soovite portaali
funktsioonide abil välja viia sööturi töötsoonist.
Æ Klõpsake portaali funktsioonide "Gantry functions" aknas häälestusasendisse nihutamise
nuppu ning vajutage käivitusnuppu nii palju kordi kui seda nõutakse.
Portaal liigub sööturi tsooni häälestuspositsiooni.
Æ Avage valitud portaali kaitsekate.
Æ Tõstke komponentide sööturi raam (joon. 5.9 - 1, pos. 5) üles.
Nii saate komponentide laua aluse lukustada selle kõige ülemisse asendisse.
Æ Avage komponentide laua tõstmiseks ja langetamiseks kasutatava nupu peal olev kate (joon.
5.9 - 1
, pos. 1).
HOIATUS! MULJUMISOHT! 5
Komponentide laua tõstmisel ärge pange käsi sööturite ja kasutatud lindi kanali vahele
jäävasse pilusse. 5
Æ Hoidke nuppu niikaua allavajutatuna, kuni komponentide laud (joon. 5.9 - 1, pos. 3) jõuab kõige
ülemisse asendisse.
Nupu vabastamisel fikseerub komponetide laud tõstetud asendisse.
Æ Eemaldage komponetide laua toitejuhtme pistik ladumismasina küljest olevast peasast (joon.
5.9 - 1
, pos. 2).
Æ Eemaldage sööturite käru.
Kasutusjuhend SIPLACE HS-60 5 Operaator, liiniinsener, hooldusinsener
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 5.9 Sööturite käru
123
5.9.3 Sööturite käru paigaldamine
HOIATUS 5
Kontrollige, et ladumispea ei asuks sööturite käru piirkonnas.
ETTEVAATUST 5
Sööturite käru paigaldamisel jälgige, et komponentide laua alus oleks kõige ülemises asendis ja
raam (pos. 5) üles tõstetud.
Æ Lõigake ära sööturite tühjad lindid.
Æ Veenduge, et komponentide laua kontaktpind (pos. 9) oleks puhas.
Æ Lükake sööturite käru ETTEVAATLIKULT vastu ladumissüsteemi.
Æ Ühendage sööturite käru ühenduskaabli pistik ladumismasina küljes asuvasse pessa (joon. 2).
Æ Avage sööturite kärul asuva komponentide laua tõstmiseks ja langetamiseks kasutatava nupu
peal olev kate.
Æ Hoidke nuppu niikaua allavajutatuna, kuni komponentide laud jõuab kõige ülemisse
asendisse.
Æ Kontrollige, et komponentide laua tsentreerivad avad oleksid täpselt kohakuti ladumissüsteemi
tsentreerivate tihvtidega.
HOIATUS! MULJUMISOHT! 5
Komponentide laua allalaskmisel ärge pange käsi sööturite ja kasutatud lindi kanali vahele
jäävasse pilusse. 5
Æ Tõmmake mõlemad käitamistorud (pos. 6) enda poole ja vajutage samal ajal raam (pos. 5)
alla, mille tulemusena saab komponentide laua alust allapoole nihutada.
Æ Kontrollige, et tsentreerivad tihvtid oleksid täpselt komponentide laua tsentreerivates avades
ning komponentide laud oleks kõige alumises asendis.
Æ Sulgege surunupu (pos. 1) kate.
Æ Sulgege kaitsekate.
Æ Vajutage ladumissüsteemi käivitamiseks käivitusnuppu.
5 Operaator, liiniinsener, hooldusinsener Kasutusjuhend SIPLACE HS-60
5.10 Tööolekut näitav indikaatorlamp Tarkvara versioon SR.503.xx07/2003 EE väljaanne
124
5.10 Tööolekut näitav indikaatorlamp
Indikaatorlampi kasutatakse ladumissüsteemi tööolekute ja rikete näitamiseks.
5.10.1 Funktsioonide kirjeldused

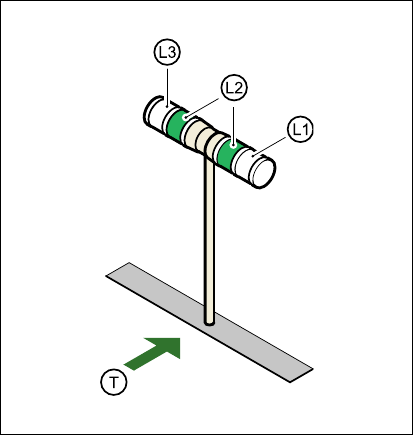

Joon. 5.10 - 1 Tööolekut näitav indikaatorlamp
L1 Rikke indikaatorlamp (valge, parempoolne)
L2 Tööolekut näitav indikaatorlamp (roheline, mõlemad lambid on ühendatud paralleelselt)
L3 Rikke indikaatorlamp (valge, vasakpoolne)
T Trükiplaatide liikumise suund
5.10.2 Üldised tööolekud
–
Tööolekut näitav indikaatorlamp (roheline) põleb pidevalt
Ladumissüsteem töötab.
–
Tööolekut näitav indikaatorlamp (roheline) vilgub
Ladumissüsteem ootab sisendlindilt trükiplaati või ladumissüsteem ootab väljundlindi
vabanemist.
–
Parempoolne riket näitav indikaatorlamp L1 vilgub
Ladumissüsteemi paremal poolel on üks või enam rada tühjad. Ladumissüsteem jätkab kõigi
olemasolevate komponentide ladumist.
