Kasutusjuhend SIPLACE HS-60 6 Komponentide käsitsemine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 6.1 Ülevaade
127
6 Komponentide käsitsemine
6.1 Ülevaade
6.1.1 Sööturid
Praegusel ajal on ladumissüsteemile erinevate komponentide jaoks saadaval järgmised
sööturid:
Lintsööturid 6
– 8 mm SII söötur
– 3 x 8 mm S-söötur, 3 x 8 mm S-söötur 0201/0402 komponentide jaoks
– 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudelid C/D
– 12 mm S-söötur pulbermetallist kondensaatorite jaoks, mudel E
– 12/16, 24/32 mm S-sööturid
Muud sööturid 6
– Puistekomponentide söötur
– Lainelise lindiga sööturid 8 mm, 12 mm ja 16 mm
Nimetatud söötureid saab kasutada kõikide komponentide uusimate pakendite korral (nt
puistekomponentide karbid, kassettmagasinid, kõik lintkandjatel olevad komponendid).
Moodulitest koosneva komponentide söötursüsteemi kõige tähtsamaks omaduseks on süsteemi
suur paindlikkus. Näiteks saab valida sööturite etteandeintervalle. Lindisööturid võivad töötada
nii paberist kui ka mulliliste lintidega. Tänu sellele piisab väikesest arvust sööturitest laia
komponentide nomenklatuuri ladumiseks.
Sööturi asendi tuvastussüsteem (tehisnägemine) võimaldab määrata täpse asendi komponendi
haaramiseks. Asend määratakse automaatselt sõltumata sööturi või sööturite käru
vahetamisest.
Sööturite vahetamine on kiire ja lihtne, seda isegi kogenematu personali jaoks.
MÄRKUS 6
Üksikasjalik informatsioon sööturite kohta on toodud sööturite kasutusjuhendis. 6
6 Komponentide käsitsemine Kasutusjuhend SIPLACE HS-60
6.1 Ülevaade Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
128
6.1.2 Ohutustehnika pulbermetalli sisaldavate kondensaatorite käsitsemisel
Pulbermetalli sisaldavate kondensaatorite (nt tantaalkondensaatorite) käsitsemine on seotud
teatavate ohtudega. Ohud on järgmised:
– Komponentide vigastamisel võib käivituda eksotermiline reaktsioon, st võib toimuda järsk
soojuse eraldumine. Ebasoodsatel tingimustel võib eralduv soojus tekitada kahjustusi
(kahjustuste suurus sõltub kondensaatori mahtuvusest).
– Sellise olukorra tekkimine on võimalik nimetatud komponentide lõikamisel.
Käsitsemise mõju teadasaamiseks pöörduge komponentide tarnja poole.
Äärmiselt harvadel juhtudel on sellise olukorra tekkimine võimalik SIPLACE lindilõikaja juures,
kus äärmuslike tingimuste korral võivad süttida lindijäägid.
Sellised tingimused võivad esineda muu hulgas järgmistes olukordades:
(1) komponentide olemasolu lindil selle sammu pikkuse kontrollimisel (sellises olukorras jätkab
lint liikumist komponente lindilt eemaldamata);
(2) komponendid on jäänud lindile, nt katva kile purunemise korral;
(3) komponendid jäävad lindile, sest kompnendid või lint ei vasta tehnilistele tingimustele ning
seetõttu suureneb vigade esinemissagedus komponentide haaramisel.
Pulbermetalli sisaldavate kondensaatoritega seotud ohtude vältimiseks järgige alltoodud
juhiseid.
(1) Komponentide lindi käsitsi nihutamisel peab operaator eemaldama kõik lindi taskutesse
jäänud komponendid.
(2) Komponentide kattelindi purunemisel peab operaator eemaldama lindi taskutesse jäänud
komponendid käsitsi.
(3) Lindijääkide karpi tuleb regulaarselt tühjendada (soovitavalt iga tunni järel).
6
HOIATUS
Ohtude vältimiseks tuleb kasutada ainult selliseid
söötureid, mis on ette nähtud vastavate komponentide
jaoks:
mudelite C/D korral tootenumber: 00141118-01
mudeli E korral tootenumber: 00141117-016
6
Sööturid on tähistatud allnäidatud
viisil:
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Kasutusjuhend SIPLACE HS-60 6 Komponentide käsitsemine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 6.2 Sööturite tehnilised andmed
129
6.2 Sööturite tehnilised andmed
Järgmistel lehekülgedel on toodud ladumissüsteemi kõigi sööturite joonised, tehnilised andmed
ning seadistuste valikud.
6.2.1 8 mm SII söötur
6

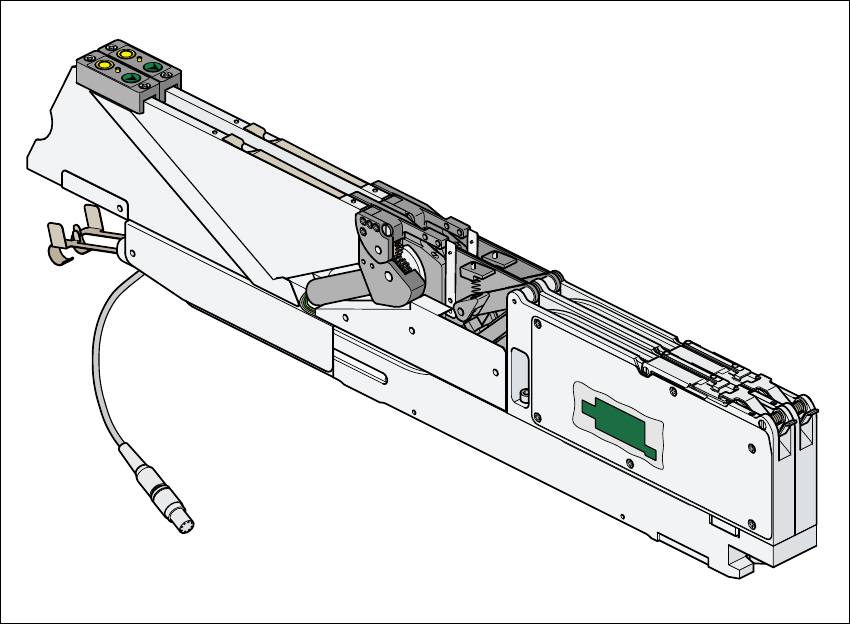

Joon. 6.2 - 1 8 mm SII söötur
Tootenumber 00141096-xx 6
Laius 30,6 mm 6
Radade arv sööturi kohta 2 6
Omistatud asukohti 1 6
Max. sööturite arv 4 x 12 6
Komponentide varu 7" pooli korral ligikaudu 4000 6
Transportööri käik (muudetav) 2 mm / 4 mm 6
