Kasutusjuhend SIPLA CE HS-60 6 Komponentide kä sitsemine Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 6.2 Sööturite tehnilised andmed 131 6.2.3 3 x 8 mm S-söötur 02 01/0402 komponentide jaoks 6 Joon. 6.2 - 3 3 x 8 m …
6 Komponentide käsitsemine Kasutusjuhend SIPLACE HS-60
6.2 Sööturite tehnilised andmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
130
6.2.2 3 x 8 mm S-söötur
6

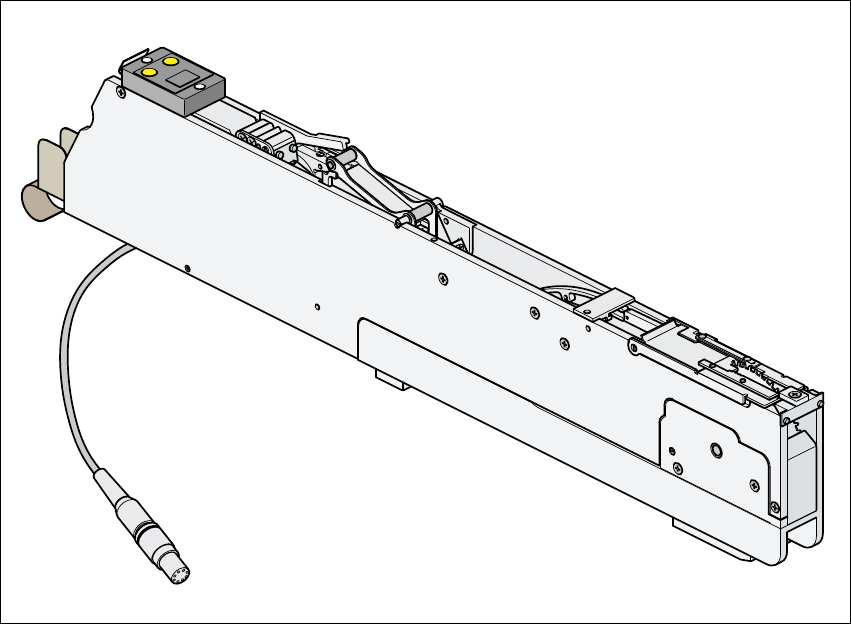

Joon. 6.2 - 2 3 x 8 mm S-söötur
Tootenumber 00141098-xx 6
Laius 30,6 mm 6
Radade arv sööturi kohta 3 6
Omistatud asukohti 1 6
Max. sööturite arv 4 x 12 6
Komponentide varu 7" pooli korral ligikaudu 4000 6
Transportööri käik (muudetav) 2 mm / 4 mm 6
Kasutusjuhend SIPLACE HS-60 6 Komponentide käsitsemine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 6.2 Sööturite tehnilised andmed
131
6.2.3 3 x 8 mm S-söötur 0201/0402 komponentide jaoks
6

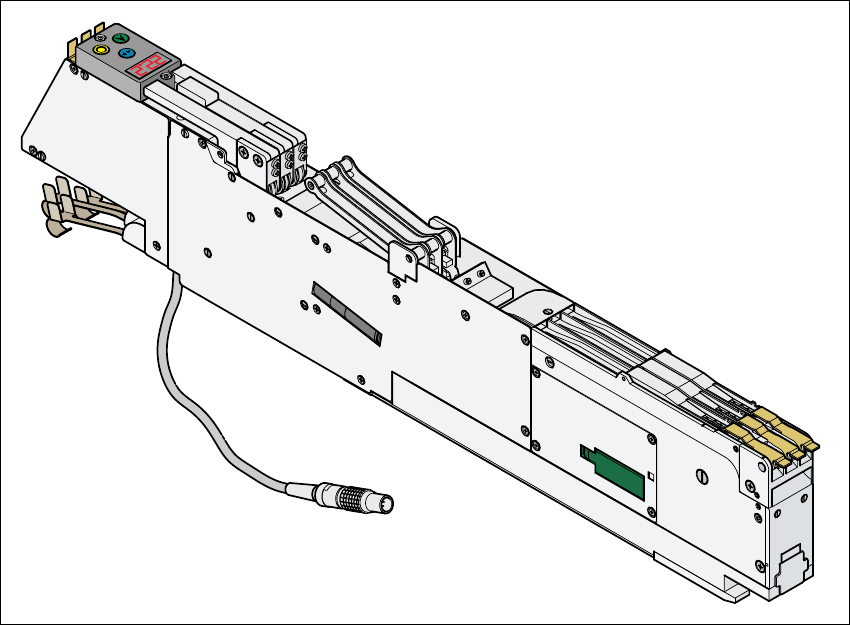

Joon. 6.2 - 3 3 x 8 mm S-söötur 0201/0402 komponentide jaoks
6
Tootenumber 00141099-xx 6
Laius 30,6 mm 6
Komponentide tüübid 0201, 0402 6
Radade arv sööturi kohta 3 6
Omistatud asukohti 1 6
Max. sööturite arv 4 x 12 6
Komponentide varu 7" pooli korral ligikaudu 10 000 kuni 15 000 6
Transportööri käik (muudetav) 2 mm / 4 mm 6
6 Komponentide käsitsemine Kasutusjuhend SIPLACE HS-60
6.2 Sööturite tehnilised andmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
132
6.2.4 12/16 mm S-söötur
6
Joon. 6.2 - 4 12/16 mm S-söötur
Tootenumber 00141092-xx 6
Laius 30,6 mm 6
Radade arv sööturi kohta 1 6
Omistatud asukohti 1 6
Max. sööturite arv 4 x 12 6
Komponentide varu 7" pooli korral ligikaudu 4000 6
Transportööri käik (muudetav) 4 mm, 8 mm, 12 mm, 16 mm 6
