6 Komponentide käsitsemine Kasutusjuhend SIPLACE HS -60 6.2 Sööturite tehnilised andmed Tarkvara v ersioon SR.503.xx 07/2003 E E väljaanne 136 6.2.8 Puistekomponent ide karbiga söötur 6 Joon. 6.2 - 8 Puistekomponent ide …
Kasutusjuhend SIPLACE HS-60 6 Komponentide käsitsemine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 6.2 Sööturite tehnilised andmed
135
6.2.7 24/32 mm S-söötur
6
Joon. 6.2 - 7 24/32 mm S-söötur
Tootenumber 00141093-xx 6
Laius 42,4 mm 6
Radade arv sööturi kohta 1 6
Omistatud asukohti 1,5 6
Max. sööturite arv 4 x 8 6
Komponentide varu 7" pooli korral ligikaudu 2000 6
Transportööri käik (muudetav) 4 kuni 40 mm (4 mm sammuga) 6
6 Komponentide käsitsemine Kasutusjuhend SIPLACE HS-60
6.2 Sööturite tehnilised andmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
136
6.2.8 Puistekomponentide karbiga söötur
6

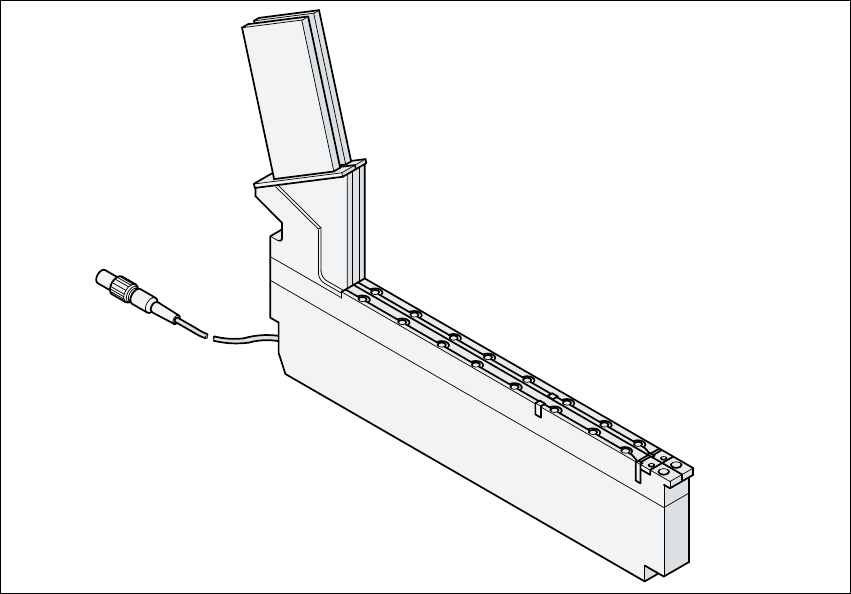

Joon. 6.2 - 8 Puistekomponentide karbiga söötur
6
Tootenumber 00142318-xx 6
Laius 29 mm 6
Radade arv sööturi kohta 2 6
Omistatud asukohti 1 6
Max. sööturite arv 4 x 12 6
Komponentide varu kuni 50 000 6
Sööterööpad 0402 / 0,35 mm kõrged tootenumber 00142319-xx 6
0402 / 0,5 mm kõrged tootenumber 00142320-xx 6
0603 / 0,45 mm kõrged tootenumber 00142321-xx 6
0603 / 0,80 mm kõrged tootenumber 00142322-xx 6
0805 / 0,45 mm kõrged tootenumber 00142323-xx 6
0805 / 0,60 mm kõrged tootenumber 00142324-xx 6
0805 / 0,85 mm kõrged tootenumber 00142325-xx 6
0805 / 1,25 mm kõrged tootenumber 00142326-xx 6
Micro-Melf / 1,05 ± 0,05 mm tootenumber 00142327-xx 6
Mini-Melf / 1,40 ± 0,1 mm tootenumber 00142328-xx 6
Tsükli aeg < 60 ms 6
Kasutusjuhend SIPLACE HS-60 6 Komponentide käsitsemine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 6.3 Sööturite ülesseadmine
137
6.3 Sööturite ülesseadmine
6.3.1 Komponentide etteandelaua ja sööturi ettevalmistamine ülesseadmiseks
Æ Valige reguleerimisulatus vastavalt kasutatavatele sööturitele.
Æ Nihutage ladumispea ooteasendisse ja vajutage avarii-seiskamisnuppu.
Æ Avage kaitsekatted
Æ Puhastage sööturite ja komponentide laual olevate sööturite kontaktpinnad.
Æ Asetage söötur eelnevalt valitud rajale komponentide laual (vt vibraatori konfiguratsiooni).
6.3.2 Sööturi paigaldamine
Æ Paigaldage söötur nii, et sööturi tagakülg toetuks vastu tsentreerivat kuuli ning esikülg oleks
fikseeritud vastava tsentreeriva tihvtiga komponentide laual. Veenduge, et söötur oleks
komponentide laual õiges asendis laiuse suhtes.
Æ Kontrollige, et söötur oleks kindlalt komponentide laual.
Æ Ühendage sööturi pistik kinnitustsooni all olevasse pessa.
MÄRKUS 6
Sööturi ühendamisel veenduge, et ühendatud oleks õige kinnituskoha pesa, sest söötur saab
juhtimpulsid selle pesa kaudu. Kui söötur pole ühendatud õigesse pessa, siis ei pruugi see
õigesti töötada. 6
Æ Sulgege kaitsekatted ja lülitage juhtimine uuesti sisse.
Æ Vajaduse korral kontrollige detailide varu.
Æ Jätkake ladumist.
