6.5.1 Üldjuhised
Ladumissüsteemil on kõigi nelja sööturite käru asukoha jaoks lindilõikur. Lindilõikurid on ette
nähtud kasutatud lindi lõikamiseks. Äralõigatud linditükid kukuvad sööturite käru lindijääkide
karpi.
Æ Tühjendage lindijääkide karpi iga päev.
6
Joon. 6.5 - 2 Kasutatud lindi lõikur
6
(1) Lindilõikur, pneumaatiline
(2) Lühikese käiguga silinder
(3) Pilu kasutatud lindi eemaldamiseks
6 Komponentide käsitsemine Kasutusjuhend SIPLACE HS-60
6.5 Kasutatud lindi lõikur Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
146
6.5.2 Kasutatud lindi juhik lõikuril
6
Joon. 6.5 - 3 Kasutatud lindi juhik lõikuril
6
(1) Kasutatud lindi kanal
(2) Kanal kasutatud lindi eemaldamiseks
(3) Lindilõikur
(4) Lindijääkide renn
Kasutusjuhend SIPLACE HS-60 6 Komponentide käsitsemine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 6.5 Kasutatud lindi lõikur
147
Kasutatud lindi kanalid (pos. 1, joon. 6.5 - 3) asuvad sööturite eesmises osas. Nad asuvad otse
kasutatud lindi lõikurite kohal(pos. 3, joon. 6.5 - 3
).
Lint juhtakse automaatselt läbi kasutatud lindi kanali allpool asuvasse kasutatud lindi lõikurisse.
Lindilõikur hakib lindi pneumaatlise lõiketera abil tükkideks. Kasutatud lint liigub läbi kasutatud
lindi kanali (pos. 4, joon. 6.5 - 3
) sööturite kärus asuvasse lindijääkide karpi.
6

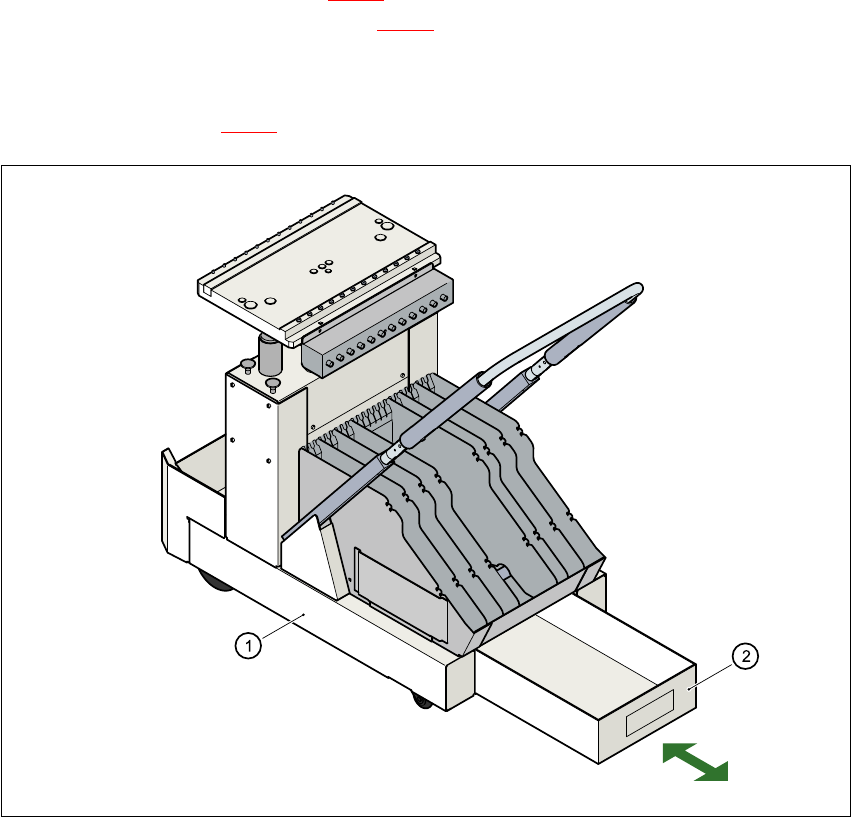

Joon. 6.5 - 4 Sööturite käru väljatõmmatav lindijääkide karp
6
(1) Sööturite käru
(2) Väljatõmmatav lindijääkide karp
