7 Jaama laiendamine Kasutusjuhend SIPLACE HS -60 7.1 Imiotsakute vahetusmehhan ism 12-segm endilise Collect&Pla ce tööpea jaoks Tarkv ara versioon SR.503.xx 07/2003 EE väljaanne 152 7 Joon. 7.1 - 2 Magasin ja imiotsa…
Kasutusjuhend SIPLACE HS-60 7 Jaama laiendamine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 7.1 Imiotsakute vahetusmehhanism 12-segmendilise Collect&Place tööpea jaoks
151
7.1.3 Töörežiimid
Imiotsakute pesades asuvaid imiotsakuid hoitakse kinni liikuva lukustusplaadi abil. Lukustusplaati
saab nihutada pneumaatilise silindri abil 6 mm ulatuses. Sõltuvalt lukustusplaadi asendist on kõik
imiotsakud kas fikseeritud või lahtiselt. Normaalolekus (kui imiotsakute vahetust ei toimu) on
lukustusplaat "suletud".
Asendi tuvastamiseks on imiotsakute vahetusmehhanismi igal magasinil koordinaatmärk.
Magasinide asukohad identifitseeritakse imiotsakute vahetusmehhanismil olevate numbrite 1 kuni
5 abil. Otsakute pesad magasinides on tähistatud numbritega 1 kuni 12 (joon. 7.1 - 2
).
MÄRKUS 7
Võimalik on tellida spetsiaalsed magasine (teabe saamiseks võtke ühendust SIEMENS
Dematic
'uga) - need võivad olla erinevalt numereeritud.
Imiotsaku haaramine 7
– Collect&Place tööpea liigub alla.
– Lukustusplaat (pos. 2, joon. 7.1 - 2
) avaneb ja vabastab imiotsakud.
– Collect&Place tööpea pinool haarab imiotsaku.
– Z-telg liigub üles.
Imiotsaku tagasipanek 7
– Lukustusplaat (pos. 2, joon. 7.1 - 2) avaneb ja vabastab imiotsakud.
– Collect&Place tööpea Z-telg liigub alla ja vabastab imiotsaku.
– Lukustusplaat sulgub.
– Collect&Place tööpea liigub üles.
Defektsete imiotsakute eemaldamine süsteemist 7
– Collect&Place tööpea Z-telg liigub 14 mm allapoole kõrvaldusseadme suunas (pos. 2, joon.
7.1 - 1
) ning tõstab defektse imiotsaku kõrvaldusseadme avasse.
– Z-telg liigub uuesti üles ja imiotsak eemaldatakse traatvedrude abil pinooli küljest.
– Imiotsak kukub kasutatud lindi kanali karpi (pos. 6, joon. 7.1 - 1
).
7 Jaama laiendamine Kasutusjuhend SIPLACE HS-60
7.1 Imiotsakute vahetusmehhanism 12-segmendilise Collect&Place tööpea jaoks Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
152
7

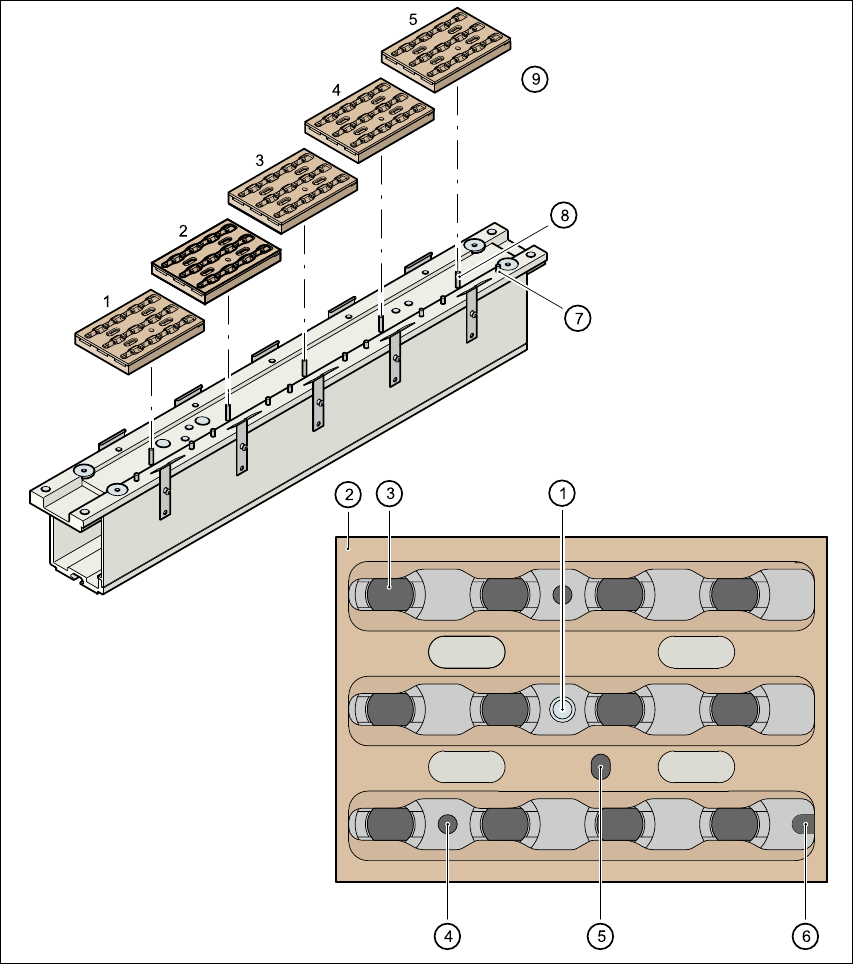

Joon. 7.1 - 2 Magasin ja imiotsakute pesad
(1) Koordinaatmärgid
(2) Lukustusplaat
(3) Imiotsakute hoidja
(4) Ava magasinide tsentreerimise silindertihvti jaoks
(5) Ava magasinide libisemismehhanismi silindrtihvti jaoks
(6) Pilu magasinide tsentreerimise silindertihvti jaoks
(7) Magasinide tsentreerimise silindertihvt
12 3
4
10 11
12
9
5
6
7
8
Kasutusjuhend SIPLACE HS-60 7 Jaama laiendamine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 7.1 Imiotsakute vahetusmehhanism 12-segmendilise Collect&Place tööpea jaoks
153
(8) Silindertihvtid lukustusplaadi avamiseks ja sulgemuseks
(9) Magasinid
7.1.4 Näpunäiteid kasutamise kohta
Æ
Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute tüübi
identifiseerimiseks.
MÄRKUS 7
Igas magasinis saab kasutada ainult ÜHTE tüüpi imiotsakuid.
Laadige magasin imiotsakutega masinast eemal ja asetage masinasse ainult täielikult
täidetud magasinid. 7
Æ Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
Æ Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
ETTEVAATUST 7
Enne magasini täitmist veenduge, et kõik Collect&Place tööpea juures kasutusel olevad
imiotsakud oleksid tagasi magasinides. 7
Æ Otsakute vahetusmehhanismi programmeerimist on kirjeldatud UNIX liiniarvuti ja SIPLACE
Pro arvuti kasutusjuhendites.
MÄRKUS 7
Æ Ärge laske komponentidel kukkuda magasinide peale. Sellisel juhul võib lukustusplaat kinni
jääda.
Æ Ärge laske komponentidel kukkuda sööturitest vabadesse tsoonidesse. Need võivad
magnetliistu külge kinni jääda. Kui sööturid pole paigaldatud korralikult komponentide lauale,
võib tööprotsess katkeda. Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu
tsoone.
