7.3.8.1 Tehnilised andmed - kaksikkonveier
7
7
7
7.3.9 Hooldus
Üksikute konveieri lintide ja täiendavate tõstelauadade hooldus ühtib standardse konveieri
hooldusega. Kõiki konveieri linte tuleb hooldada vastavalt hooldusjuhendile.
Konveieri statsionaarne pool Parem pool (standardne), vasak pool (valikul)
Max. komponendi kõrgus 6 mm
Trükiplaadi formaat 50 mm x 50 mm kuni 368 mm x 216 mm (standardne)
50 mm x 50 mm kuni 368 mm x 242 mm (tellimise korral)
Pikk plaat: trükiplaat pikem kui 368 mm (valikul)
50 mm x 110 mm kuni 610 mm x 216 mm
50 mm x 110 mm kuni 610 mm x 242 mm (tellimise korral)
Trükiplaadi paksus 0,5 mm kuni 4,5 mm
Trükiplaadi max. kooldumine Ülespoole: 4,5 mm - trükiplaadi paksus
Allapoole: 0,3 mm + trükiplaadi paksus
Trükiplaadi alumise poole kliirens Standardne: 25 mm
Valikul: max. 40 mm
Trükiplaatide transpordikõrgus 830 mm ± 15 mm (standardne)
900 mm ± 15 mm (valikul)
930 mm ± 15 mm (valikul)
950 mm ± 15 mm (SMEMA: valikul)
Liidese tüüp Siemens (standardne)
SMEMA: (valikul)
Komponentidest vaba trükiplaadi
käsitlusserv 3 mm
Trükiplaadi vahetamise aeg 2,5 s
Konveieri režiim Sünkroonne või asünkroonne
Kummalgil konveieril asuvad
komponendid Sünkroonne: erinevad, asünkroonne: samad
Kummalgil konveieril asuvate
trükiplaatide laius Sünkroonne: erinevad, asünkroonne: samad
Välistavate märkide tuvastamine Sünkroonne: pole võimalik, asünkroonne: võimalik
Automaatne laiuse reguleerimine Sünkroonne: pole võimalik, asünkroonne: võimalik
7 Jaama laiendamine Kasutusjuhend SIPLACE HS-60
7.4 Trükiplaatide ribakoodi riider Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
162
7.4 Trükiplaatide ribakoodi riider
7.4.1 Ülevaade
Trükiplaatide ribakoodi riiderit kasutatakse trükiplaatidel olevate ribakoodide automaatseks
salvestamiseks ja dekodeerimiseks. Trükiplaatide ribakoodi riider saadab andmed järjestikpordi
kaudu transpordikontrollerisse ning CAN-siini kaudu edasiseks töötlemiseks masina
kontrollerisse.
7
Joon. 7.4 - 1 Trükiplaatide ribakoodi lugemissüsteemi plokkskeem
Trükiplaatide ribakoodi riiderid paigaldatakse masina sisendpoolele, trükiplaatide konveieri kohale
ja alla, mis võimaldab lugeda ribakoodidega silte trükiplaatide ülemiselt ja alumiselt küljelt.
Võimalik on paigaldada kuni neli trükiplaatide ribakoodi riiderit, mis võimaldavad lugeda andmeid
transpordirajal olevate trükiplaatide ülemiselt ja alumiselt poolelt.
Seadme number
1
Ribakoodi
riider,
ülemine
Jaotus-
plaat
Transpordi-
kontroller,
parempoolne
Ribakoodi
riider
alumine
2
3
Ribakoodi
riider,
ülemine
Jaotus-
plaat
Transpordi-
kontroller,
vasakpoolne
Ribakoodi
riider
alumine
4
Masina
kontroller
Jaama
arvuti
SIPLACE Pro/
liiniarvuti
LAN
CAN-
siin
V-24V-24
Kasutusjuhend SIPLACE HS-60 7 Jaama laiendamine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 7.4 Trükiplaatide ribakoodi riider
163
7

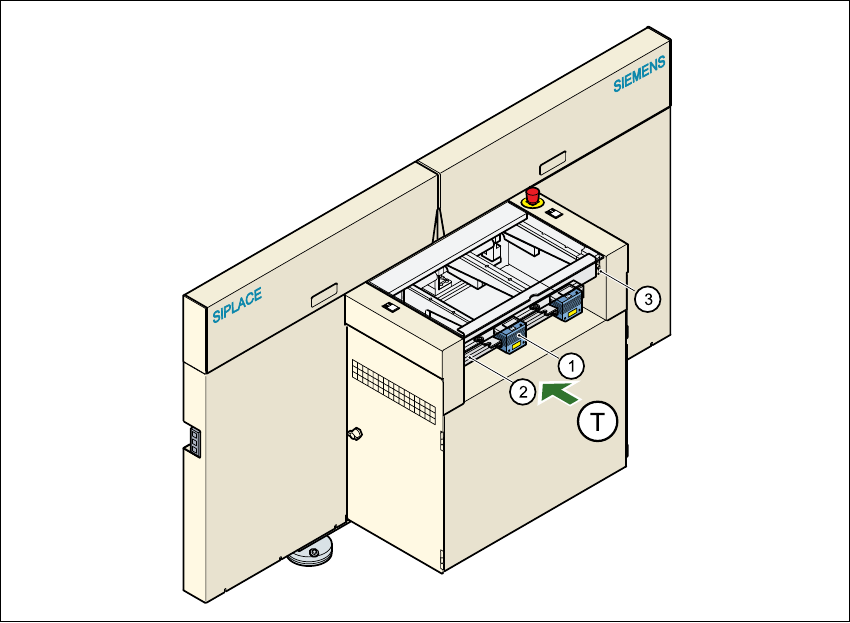

Joon. 7.4 - 2 Trükiplaatide ribakoodi lugemispea, profiilrööpad "alumise"/"ülemise"
trükiplaatide ribakoodi riideri jaoks
7
(1) Trükiplaatide ribakoodi riideri lugemispea
(2) Profiilrööbas trükiplaatide ribakoodi "alumise poole" riideri jaoks
(3) Profiilrööbas trükiplaatide ribakoodi "ülemise poole" riideri jaoks
(T) Trükiplaatide liikumise suund
Trükiplaatide ribakoodi riiderid on kinnitatud kinnitusdetailide abil profiilrööbaste peale ja alla. Neid
saab profiilrööpal suvalisse kohta nihutada ning reguleerida vastavalt ribakoodisiltide
asukohtadele. Sõltuvalt ribakoodisiltide asukohast võib riiderit kinnitada paari lihtsa võttega nii, et
ribakoode saaks lugeda paralleelselt või ristisuunas trükiplaadi liikumise suunaga.
