Kasutusjuhend SIPLA CE HS-60 7 Jaama laiendamine Tarkvara versioon SR .503.xx 07/2003 EE v äljaanne 7.5 Kera amilise aluse tsentreerimine 169 7.5.3 T ehnilis ed andmed 7 7.5.4 Koordinaatmärgid ke raamiliste aluste jaoks …
7 Jaama laiendamine Kasutusjuhend SIPLACE HS-60
7.5 Keraamilise aluse tsentreerimine Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
168

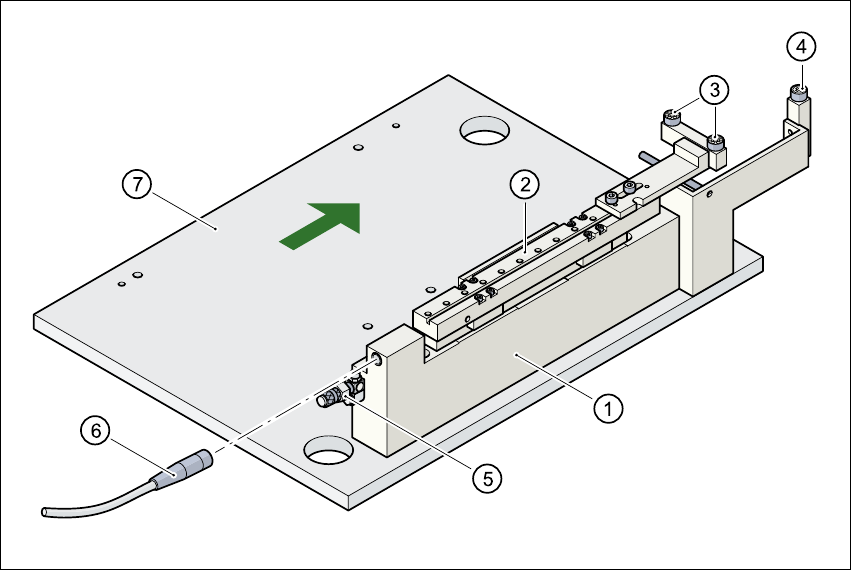

Joon. 7.5 - 1 Keraamilise aluse mehhaanilise tsentreerimisseadme ehitus
(1) Keraamilise aluse mehhaaniline tsentreerimisseade
(2) Tsentreeriv liugur
(3) Kullaager
(4) Tõkesti
(5) Suruõhuliitmik
(6) Ühenduskaabli kontaktivaba lüliti
(7) Tõstelaud
7.5.2.3 Hooldus
– Puhastage ja määrige X-telje tsentreerimisseadme kuullaagreid.
– Vajaduse korral kontrollige pneumaatilise ajami sujuvat liikumist.
– Konveierit tuleb hooldada vastavalt hooldusjuhendile.
Kasutusjuhend SIPLACE HS-60 7 Jaama laiendamine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 7.5 Keraamilise aluse tsentreerimine
169

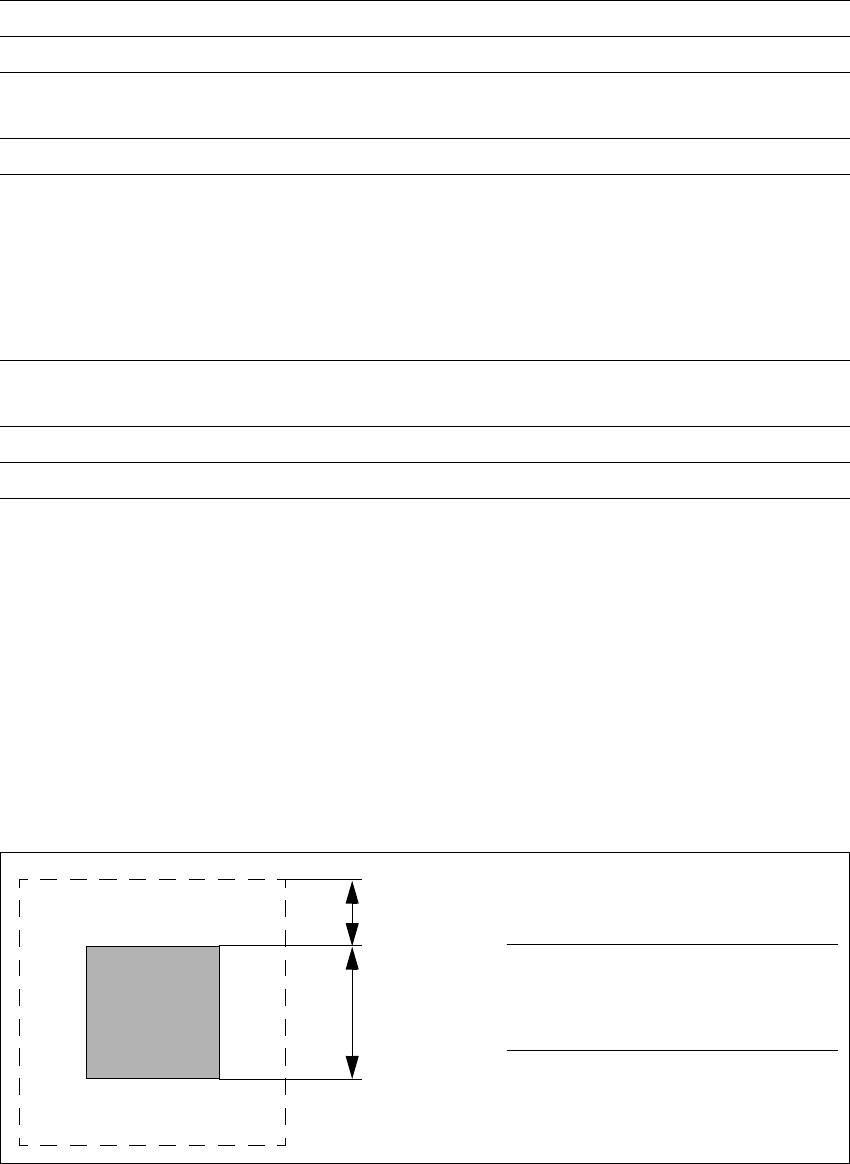

7.5.3 Tehnilised andmed
7
7.5.4 Koordinaatmärgid keraamiliste aluste jaoks (soovitused)
Keraamilise alusete korral on kandja materjali ja trükiplaadi juhtiva kihi vaheline kontrastsus
üldjuhul väga väike. Seetõttu peavad koordinaatmärkide kuju ja konstruktsioon vastama
kindlatele nõuetele. Allpool on toodud soovitused koordinaatmärkide kuju ja struktuuri kohta.
7.5.4.1 Koordinaatmärgi kuju
Soovitame kasutada risküliku- või ruudukujulisi märke küljepikkusega > 1 mm ja vahekaugusega
> 0,5 mm.
7
Joon. 7.5 - 2 Soovitatav koordinaatmärgi kuju
Aluse mõõdud 50 mm x 50 mm kuni 100 mm x 180 mm
Aluse paksus 0,5 mm kuni 1,5 mm
Aluse mudel Skraibeerimata (probleemideta)
Skraibeeritud (nõuab kontrollimist)
Konveieril asuv alus 2,5 mm
Opt. tsentreerimine trükiplaatide
tehisnägemismooduli abil:
Valgustusviis heledate pastade korral:
Valgustusviis tumedate pastade ja
suhteliselt lähedal (> 1 mm) asetsevate
struktuuride korral:
Trükiplaatide tehisnägemismooduli (standardne)
Värvikaamera (lisaseadmena)
Valida saab 4-ja valgustustaseme vahel
Koordinaatmärkide kohta kehtivad tingimused Vt trükiplaatide tehisnägemismooduli asendi
tuvastamist
Trükiplaadi alumise poole kliirens 12 mm
Suruõhuliitmik 0,55 MPa (5,5 baari)
0,5 mm
1,0 mm
7
7
MÄRKUS
Kasutada võib ka üksikuid riste, kuid
need võtavad rohkem ruumi. 7
7 Jaama laiendamine Kasutusjuhend SIPLACE HS-60
7.5 Keraamilise aluse tsentreerimine Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
170
7.5.4.2 Koordinaatmärgi struktuur
7
7
7
1. variant
Koordinaatmärgi struktuur Taustaks must mittejuhtiv pasta.
Kordinaatmärkidena kasutatakse juhtivat pastat
Soovitus Taust peaks olema märgi külgedest 0,75 mm võrra suurem
Valgustusmeetod Normaalne valgustus
Eelised Hea kontrastsus, hea teravus
Alus Trükiplaadi juhtiv kiht
Hinnang Selline kombinatsioon annab parimad tulemused. Eriti soovitatavad
2. variant
Koordinaatmärgi struktuur Koordinaatmärgid on valmistatud trükiplaadi juhtivast materjalist,
nt 6119 ning kaetud passivaatoriga Glas. 4330
Valgustusmeetod Kaldvalgustus
Eelised Puudub vajadus lisaoperatsioonide järele
Alus Trükiplaadi juhtiv kiht
Hinnang Märgid pole nii tervad kui variandi 1 korral. Soovitatavad
3. variant
Koordinaatmärgi struktuur Koordinaatmärgid on valmistatud trükiplaadi juhtivast materjalist,
taustaks vaba keraamika
Valgustusmeetod Kaldvalgus või normaalne valgustus (sõltuvalt pastast)
Eelised Puudub vajadus lisaoperatsioonide järele
Alus Trükiplaadi juhtiv kiht
Märkus Märgid pole nii tervad kui variandi 2 korral.
Märgi kuju sõltub ümbritsevast vabast pinnast. Vajadusel tuleb iga
skeemi eraldi õppida
Hinnang Soovitatav teatavatel tingimustel
