7.8 DCA-kaamera
7.8.1 Ehitus
7

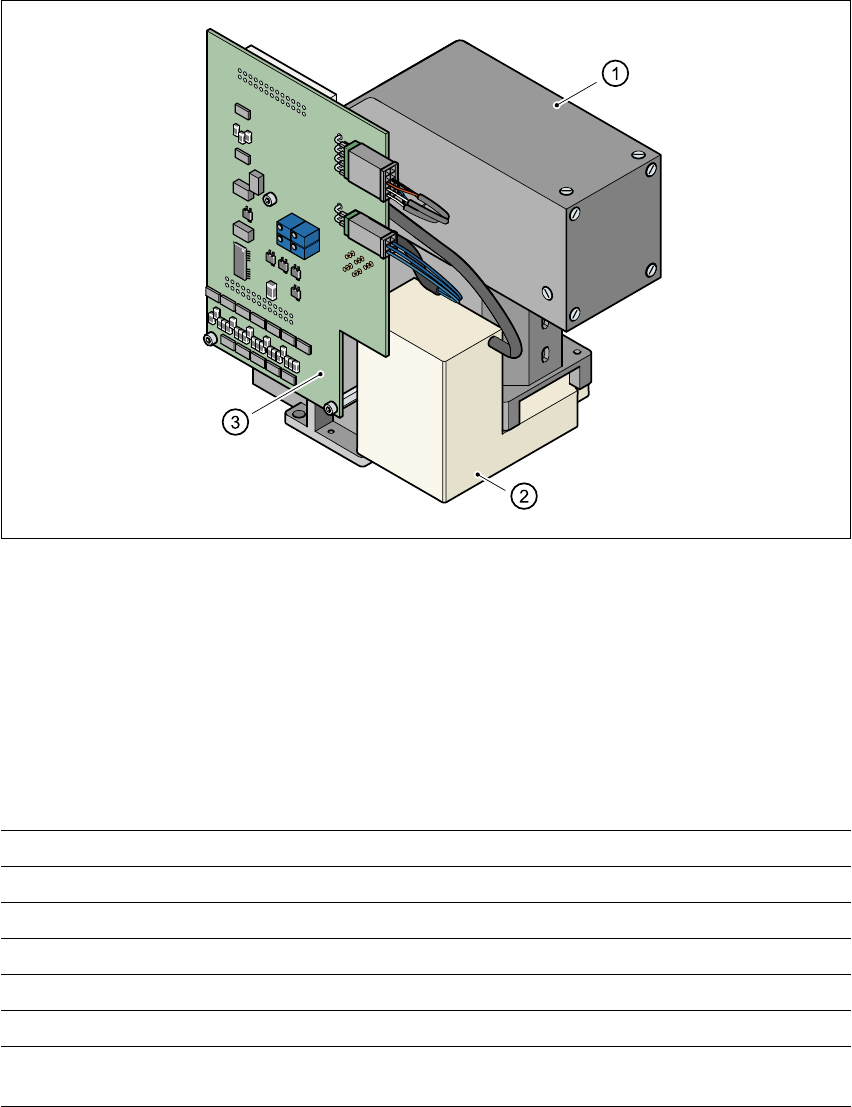

Joon. 7.8 - 1 DCA-kaamera
7
(1) Trükiplaatide kaamera, optika ja valgustus
(2) Kaamera võimendi
(3) Valgustuse reguleerimine
7
7.8.2 Tehnilised andmed
7
7
Komponentide mõõdud 0,6 mm x 0,3 mm kuni 13 mm x 13 mm
Komponentide tüübid 0201 kuni 13 mm x 13 mm, pöördkiibid, toorikkristallid
Väljaviikude min. samm 0,4 mm
Väljaviikkontaktide min. samm 0,2 mm
Väljaviikkontaktide min. läbimõõt 0,11 mm
Vaateväli 15,7 mm x 15,7 mm
Valgustusmeetod Eestvalgustus (neli programmeeritavat nivood vastavalt
vajadusele)
7 Jaama laiendamine Kasutusjuhend SIPLACE HS-60
7.9 Komponentide andur Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
178
7.9 Komponentide andur
7.9.1 Kasutamine
Komponentide andur on kinnitatud 12-segmendilise Collect&Place tööpea korpuse alumisele
küljele (joon. 7.9 - 2
). Selle abil mõõdetakse imiotsaku kõrgust alusest ja imiotsaku kõrgust
komponendi suhtes. Saadud kahe väärtuse abil määratakse komponendi kõrgus. Andur
kontrollib seetõttu ka komponendi olemasolu.
Kontrollida saab komponente kõrgusega 0,1 kuni 4 mm. Võimalik on ka kontrollida, kas
komponent on õiges asendis või on jäänud otsaku külge servaga. Selle jaoks peab komponendi
kõrgus erinema komponendi laiusest vähemalt 100 µm, st komponent peab olema suurusega
0603 või suurem.
7

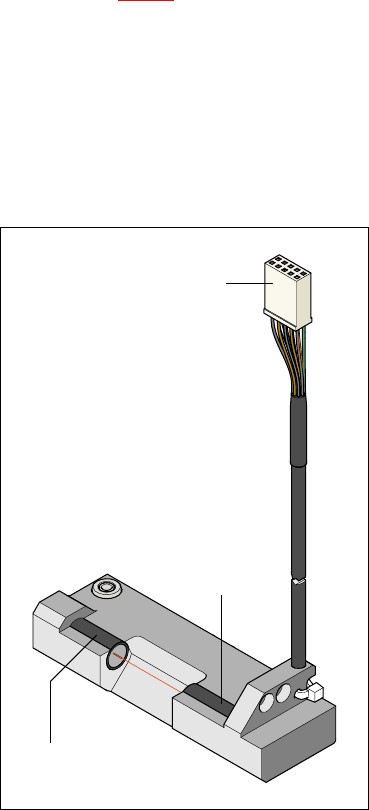

Joon. 7.9 - 1 Komponentide andur
Plaadile
‘portaali jaotuspea'’
Infrapunane LED
Fototransistor
(vastuvõtja)
Kasutusjuhend SIPLACE HS-60 7 Jaama laiendamine
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 7.9 Komponentide andur
179
7

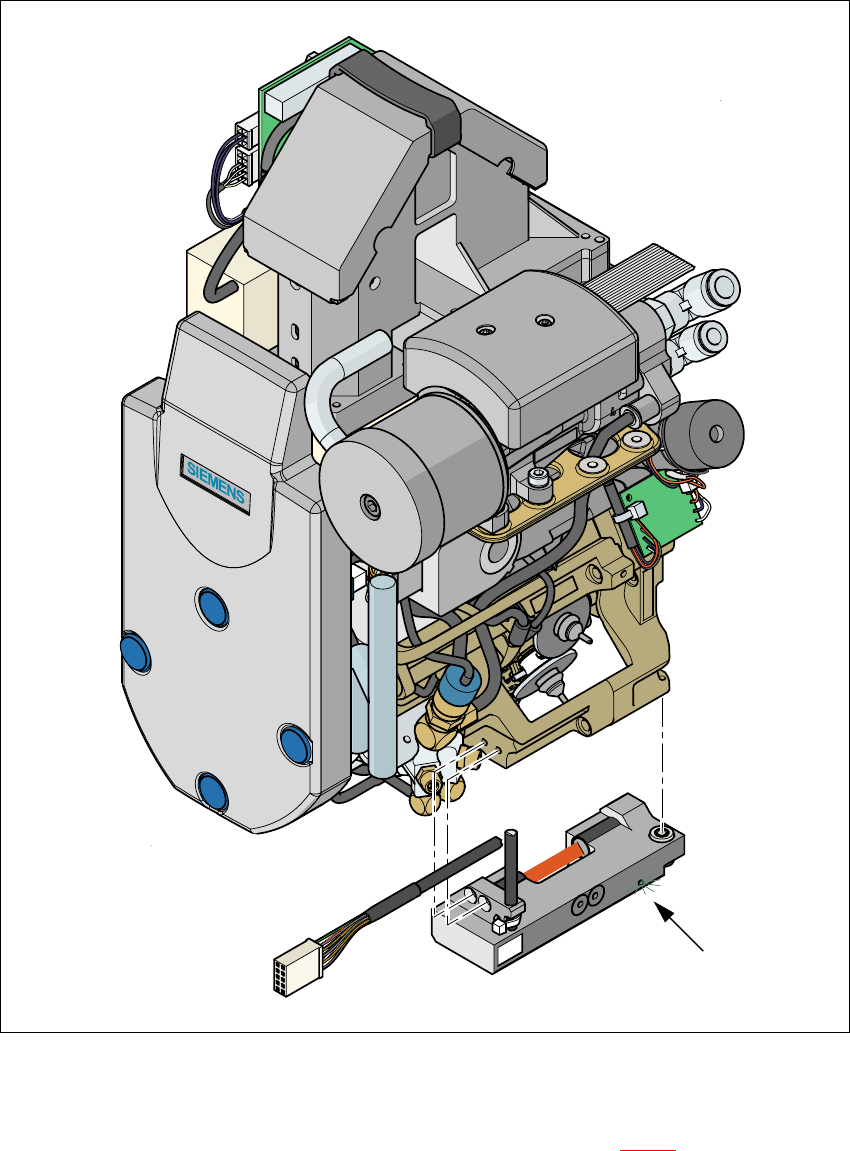

Joon. 7.9 - 2 Ladumispea koos komponentide anduriga
7
Roheline kontroll-LED süttib, kui komponentide andur on sisse lülitatud ning nähtamatu
komponentide kõrguse mõõtmise infrapunakiir pole katkestatud (joon. 7.9 - 2
punane riba). LED-
i õige töö kontrollimiseks võite katkestada infrapunakiire. Roheline LED peab sellisel juhul
kustuma.
Roheline kontroll-LED
