Kasutusjuhend SIPLA CE HS-60 2 Tööohutus Tarkvara vers ioon SR.503.xx 07/2003 EE väljaanne 2.2 Hoiatavad sildid 31 2.2.3.2 Hoiatav silt W205 lindij ääkide rennil 2 Joon. 2.2 - 3 Hoiatav silt W205 lindijää kide rennil 2 S…
2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.2 Hoiatavad sildid Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
30

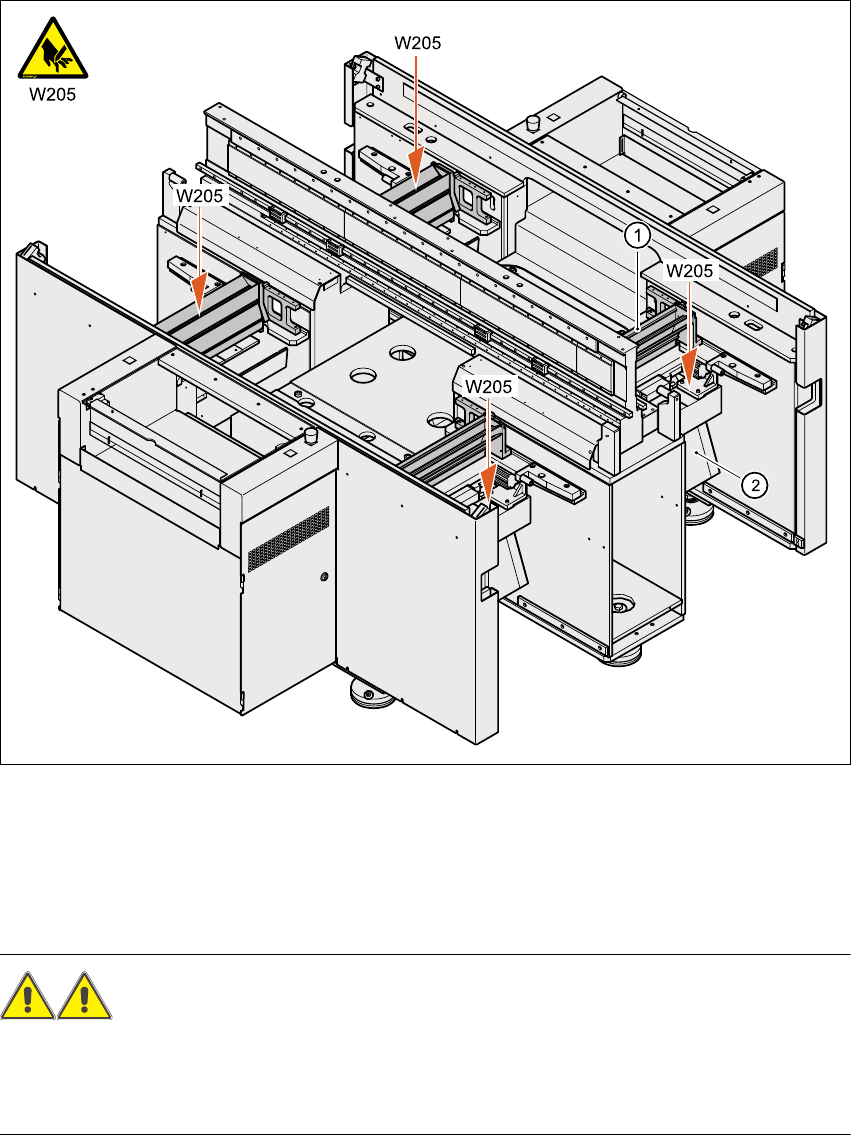

2.2.3.1 Hoiatav silt W205 lindilõikuri all asuval põikliistul
2
Joon. 2.2 - 2 Hoiatav silt W205 lindilõikuri all asuval põikliistul
2
(1) Lindilõikur
(2) Lindijääkide renn
Silt W205, tootenumber 03009344-01
HOIATUS 2
Enne töö alustamist lindilõikuri juures tuleb masin vooluvõrgust ja suruõhutoitest lahti ühendada.
Oodake kuni rõhk langeb 0 MPa-ni.
Lindilõikuri juures töötamisel kandke tugevaid töökindaid.
Kasutusjuhend SIPLACE HS-60 2 Tööohutus
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 2.2 Hoiatavad sildid
31

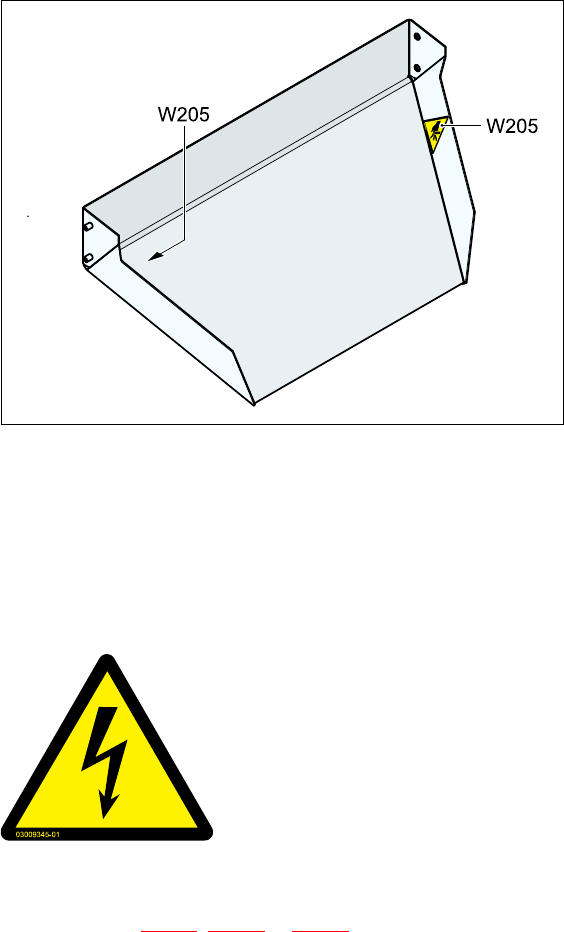

2.2.3.2 Hoiatav silt W205 lindijääkide rennil
2
Joon. 2.2 - 3 Hoiatav silt W205 lindijääkide rennil
2
Silt W205, tootenumber 03009344-01
2.2.4 Hoiatav silt W206
2
Silt W206 joon. 2.2 - 1, 2.2 - 4 ja 2.2 - 5 (siltide arv ladumismasinal: 2)
2
OHTLIK PINGE!
Sildiga tähistatud osad jäävad pinge alla ka pärast pea-toitelüliti
väljalülitamist.
Enne hooldustööde alustamist ühendage masin vooluvõrgust
lahti.
NAFTA piirkond: RISK OF ELECTRIC SHOCK OR BURN!
(ELEKTRILÖÖGI VÕI PÕLETUSE OHT!)
2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.2 Hoiatavad sildid Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
32

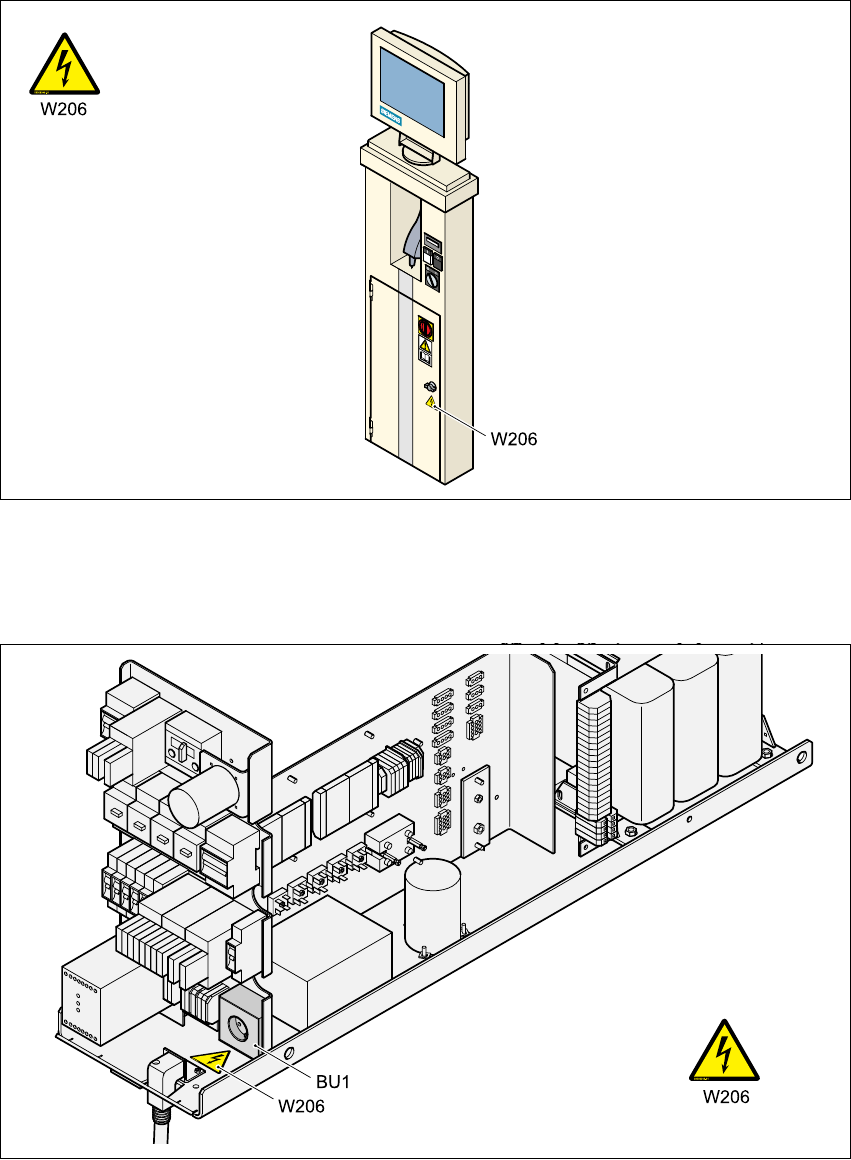

2.2.4.1 Hoiatav silt W206 peatoiteploki ustel
2
Joon. 2.2 - 4 Hoiatav silt W206 peatoiteploki ustel
Silt W206, tootenumber 03009345-01
2.2.4.2 Hoiatav silt W206 teeninduspesa BU1 juures
2
Joon. 2.2 - 5 Hoiatav silt W206 teeninduspesa BU1 juures
Silt W206, tootenumber 03009345-01
