Kasutusjuhend SIPLACE HS-60 2 Tööohutus
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 2.2 Hoiatavad sildid
33
2.2.5 Hoiatav silt W207
2
Silt W207 (siltide arv ladumismasinal: 1)

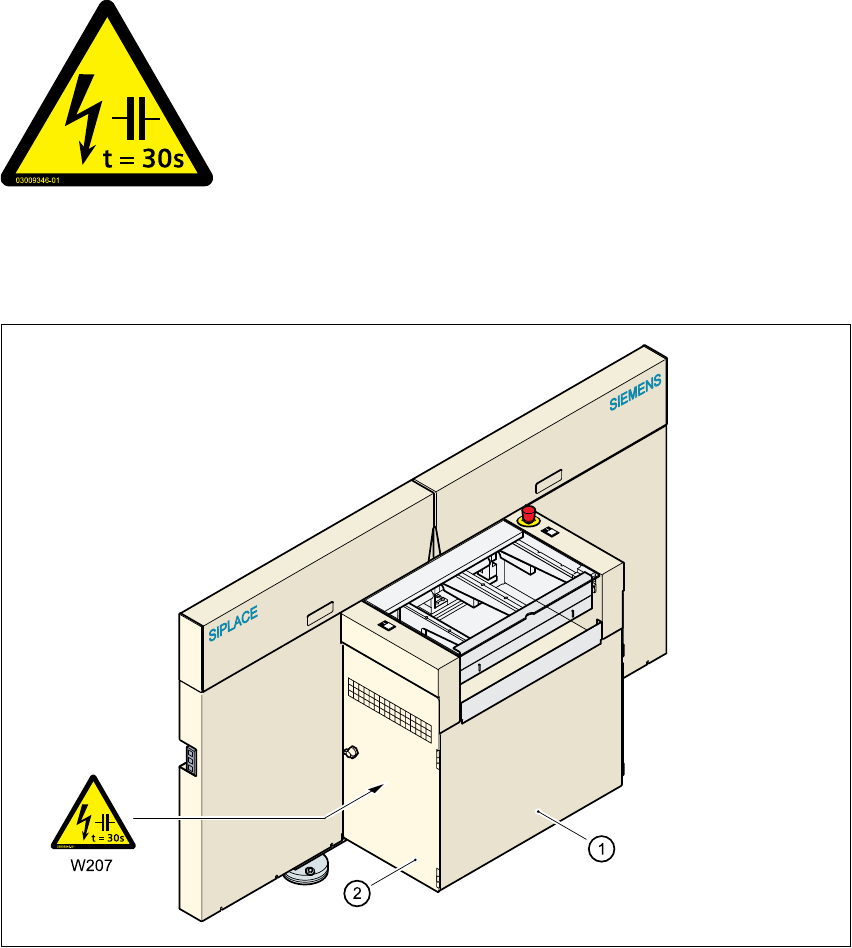

2.2.5.1 Hoiatav silt W207 servoseadme Macrolon plaadil
2
Joon. 2.2 - 6 Hoiatav silt W207 servoseadme Macrolon plaadil
2
(1) Masina väljundkonveieri pool
(2) Servoseadme uks
Silt W207, tootenumber 03009346-01
2
2
VÕRGUPINGE!
Lülitage pea-toitelüliti välja ja oodake 30 sekundi jooksul
kondensaatorite tühjenemist.
NAFTA piirkond: RISK OF ELECTRIC SHOCK OR BURN!
(ELEKTRILÖÖGI VÕI PÕLETUSE OHT!)
2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.2 Hoiatavad sildid Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
34
2.2.6 Hoiatav silt W211 CEKON-pistikul
2
Hoiatav silt W211 (siltide arv ladumismasinal: 1)
2
Joon. 2.2 - 7 Hoiatav silt W211 CEKON-pistikul
Hoiatav silt W211, tootenumber 03009351-01
2
JÄÄKPINGE!
Pärast toitepistiku eemaldamist vooluvõrgust oodake 30 sekundi jooksul
jääkpinge hajumist.
NAFTA piirkond: Hazardous Voltage (ohtlik pinge)
Residual power at plug prongs and wire ends will cause death or serious injury.
Avoid contact with power plug and/or wire ends for 30 seconds.
(Jääkpinge pistiku kontaktidel ja juhtmete otstel võib olla surmav või
põhjustada raskeid elektritraumasid. Vältige 30 sekundi jooksul toitepistiku
kontaktide ja juhtme otste puutumist. )
Kasutusjuhend SIPLACE HS-60 2 Tööohutus
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 2.2 Hoiatavad sildid
35

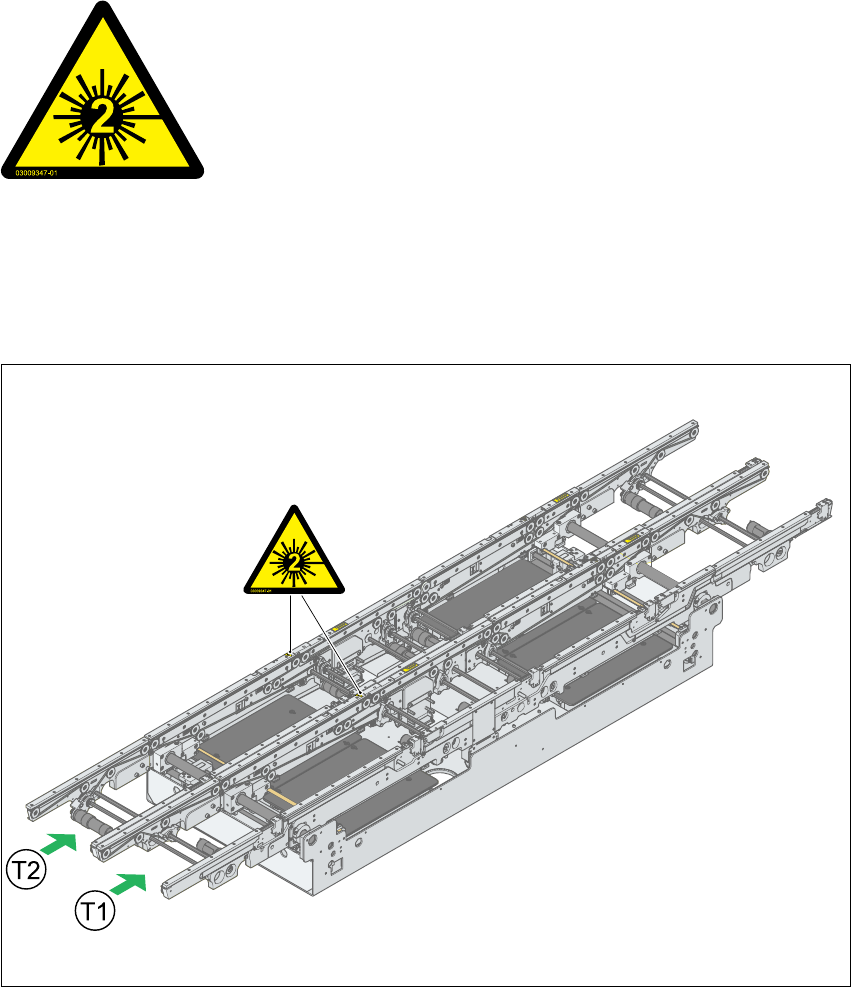

2.2.7 Hoiatav silt "Laserklass 2" trükiplaatide konveieril
2
Hoiatav silt "Laserklass 2" trükiplaatide konveieril
(siltide arv ladumismasinal: 2 ühe lindiga konveieri korral,
4 kaksikkonveieri korral)
2
Joon. 2.2 - 8 Hoiatav silt "Laserklass 2" trükiplaatide konveieril
2
Hoiatav silt "Laserklass 2", tootenumber 03009347-01
2
2
LASERKIIRGUS!
Ärge vaadake laserkiirde
Laserklass 2
