2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.5 Kaitseseadmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
46
2.5.2 Sisend-/väljundlindi kaitsekate
MULJUMISOHT! 2
Kaitsekatte kõrgus peab alati vastama töös olevate trükiplaatide kõrgusele. Pilu kaitsekatte ja
kaitseliistu vahel peab olema nii väike kui võimalik. Katted kinnitatakse trükiplaatide konveieri
sisend- ja väljundlintide kohale.
Æ Kunagi ärge pange kätt läbi pilu masina sisemusse. Sellisel juhul võib tõstelaud kätt muljuda.
Æ Reguleerige pilude kohal oleva kaitsekatte kõrgus vastavalt töös olevate trükiplaatide
kõrgusele.
2

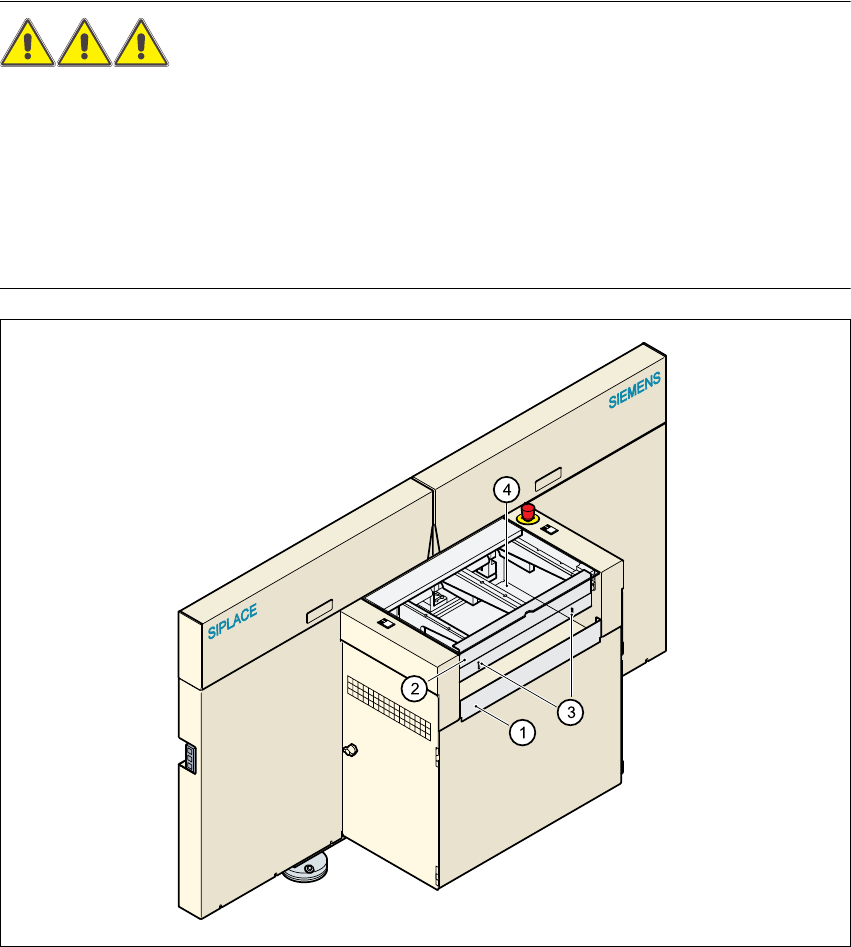

Joon. 2.5 - 3 Masina sisend- ja väljundlintidel asuvad kaitsekatted
2
(1) Kaitseliist (fikseeritud)
(2) Kaitsekate (reguleeritav)
(3) Pilud kõrguse reguleerimiseks
(4) Kate
Kasutusjuhend SIPLACE HS-60 2 Tööohutus
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 2.5 Kaitseseadmed
47
2.5.3 Pealüliti, AVARII-SEISKAMISNUPP, kaitsekatte lüliti
2.5.3.1 Masina pealüliti, käivitusnuppude jne asukohad
2

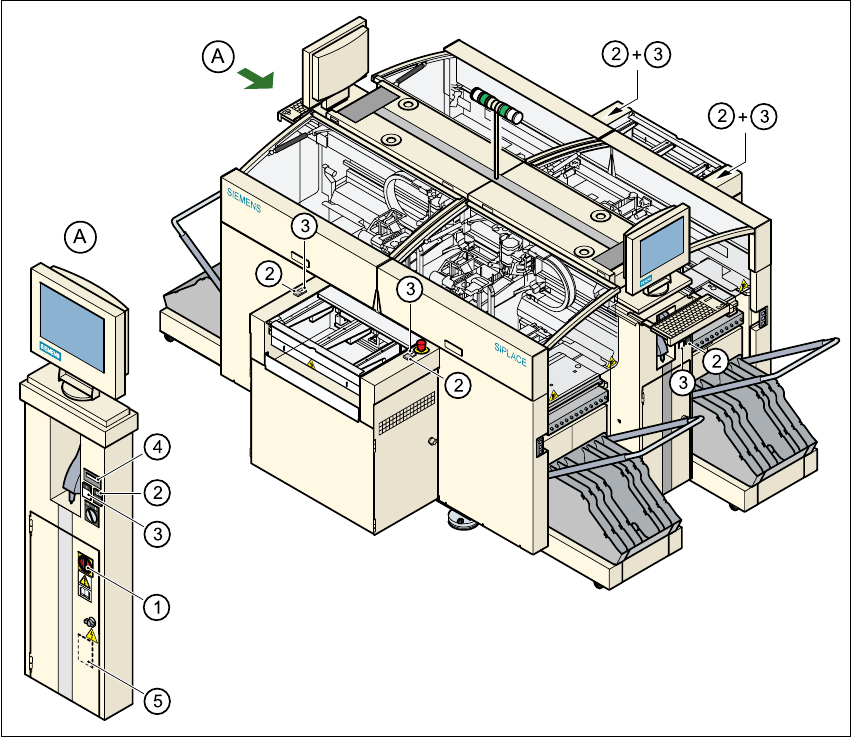

Joon. 2.5 - 4 Pealüliti, käivitusnuppude jne asukohad
2
(1) Pealüliti
(2) Seiskamisnupp (must)
(3) Käivitusnupp (valge)
(4) Komponentide loendur
(5) Toiteplokil asuv teeninduspesa (kaitseukse taga)
2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.5 Kaitseseadmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
48
2.5.3.2 Masina AVARII-SEISKAMISNUPU, kaitselüliti jne asukohad
2
Joon. 2.5 - 5 AVARII-SEISKAMISNUPP, kaitselüliti
2
(1) Avarii-seiskamisnupp
(2) Kaitsekatte lüliti
(3) Katete lülitid trükiplaatide konveierite kohal
(4) Kaitseukse taga asuv toiteploki kaitselülituste kombinatsioon
(5) Võtmelüliti
Võtmelüliti avatud: Normaalrežiimis töötamiseks asend 0
Võtmelüliti suletud: Teenindusrežiimis töötamiseks asend I
