2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.5 Kaitseseadmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
48
2.5.3.2 Masina AVARII-SEISKAMISNUPU, kaitselüliti jne asukohad
2

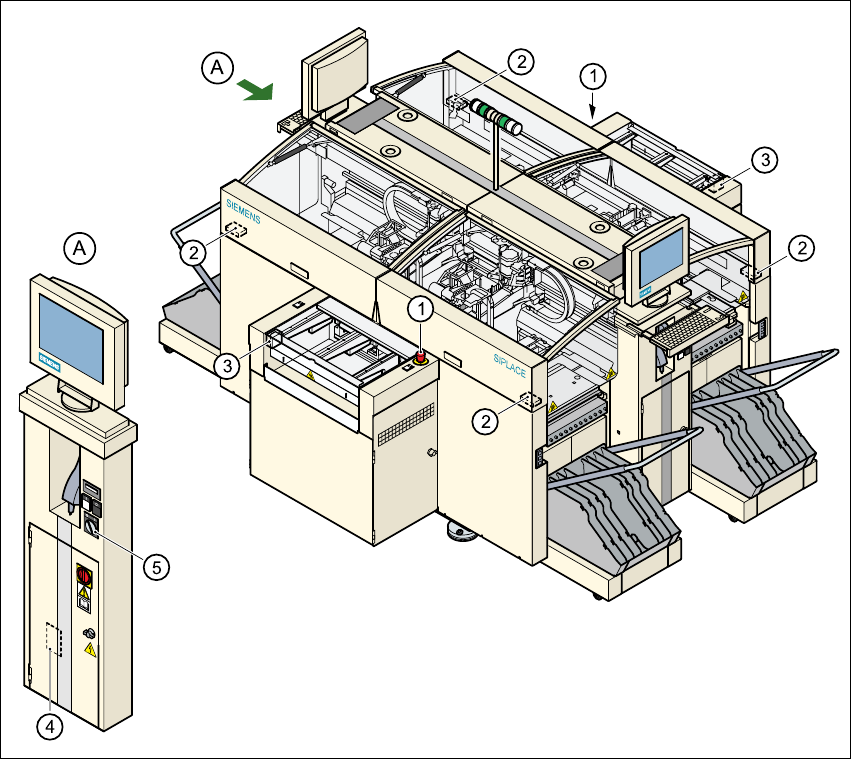

Joon. 2.5 - 5 AVARII-SEISKAMISNUPP, kaitselüliti
2
(1) Avarii-seiskamisnupp
(2) Kaitsekatte lüliti
(3) Katete lülitid trükiplaatide konveierite kohal
(4) Kaitseukse taga asuv toiteploki kaitselülituste kombinatsioon
(5) Võtmelüliti
Võtmelüliti avatud: Normaalrežiimis töötamiseks asend 0
Võtmelüliti suletud: Teenindusrežiimis töötamiseks asend I
Kasutusjuhend SIPLACE HS-60 2 Tööohutus
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 2.5 Kaitseseadmed
49
2.5.3.3 UPS-i, jaama arvuti ja sööturite kärude ühendamiseks mõeldud pesade
asukohad
2
Joon. 2.5 - 6 UPS, jaama arvuti ja sööturite käru ühendamiseks mõeldud pesad
2
(1) Pesa sööturite käru ühendamiseks
(2) Surunupp koos pööratava kaitsekattega sööturite käru tõstmiseks
(3) UPS ja jaama arvuti
2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.5 Kaitseseadmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
50
2.5.3.4 Funktsioonide kirjeldused
VÄLJALÜLITATUD asendis pealüliti (pos. 1, joon. 2.5 - 4
) 2
Pealüliti ühendab toiteallikast lahti kolm faasi L1, L2 ja L3.
HOIATUS 2
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja
lülitatud:
– pealüliti S1 küljes oleva kaabli ühendusklemmid 1, 3 ja 5;
– võrgufilter Z1;
– teeninduspesa BU1;
– teeninduspesa automaatne kaitselüliti F1.
– Eluohtliku pinge alla jäävad üksikjuhtmed on pruuni värvi (seda ka siis, kui pealüliti on välja
lülitatud).
– Katkematu toite allikas ja jaama arvuti võivad jääda eluohtlikult pingestatuks ka siis, kui
pealüliti on välja lülitatud.
Æ Automaatsete ladumissüsteemide ebaõige käsitsemine võib lõppeda surma, raskete
vigastuste või seadmetele oluliste kahjustuste tekitamisega.
Æ Täitke alati vastavaid ohutuseeskirju ja DIN-norme (eriti DIN EN 60 204, 1. osa) ning riigis
kehtivaid sellekohaseid seadusandlikke akte.
Æ Toiteallika kaitseust võib avada AINULT vastavalt kvalifitseeritud ja koolitatud personal.
SISSELÜLITATUD asendis olev pealüliti 2
Pärast pealüliti sisselülitamist hakkavad tööle jaama arvuti ja masina kontroller. Aktiveeruvad kõik
toitepingeallikad, k.a portaali telgede (200 V) ja tähe telgede (100 V) toitepinged.
Seiskamisnupp, must (pos. 2, joon. 2.5 - 4) 2
Neid nuppe kasutatakse ladumissüsteemi seiskamiseks.
Käivitusnupp, valge (pos. 3, joon. 2.5 - 4) 2
Pärast pealüliti sisselülitamist nõutakse kasutajalt käivitusnupu vajutamist, et ladumismasin
alustaks komponentide ladumist. Sama viip kuvatakse ka pärast kaitsekatete avamist või AVARII-
SEISKAMISNUPU vajutamist.
