2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.5 Kaitseseadmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
56
2.5.5 Kaitseseadmed komponentide laua piirkonnas
OHTLIK 2
Töökindluse tagamiseks peavad kõik tsoonid olema varustatud sööturitega. Piisava arvu
sööturite puudumisel tuleb sööturi jaoks ettenähtud kohta paigaldada kaitsetõke ("dummy
feeder").
2

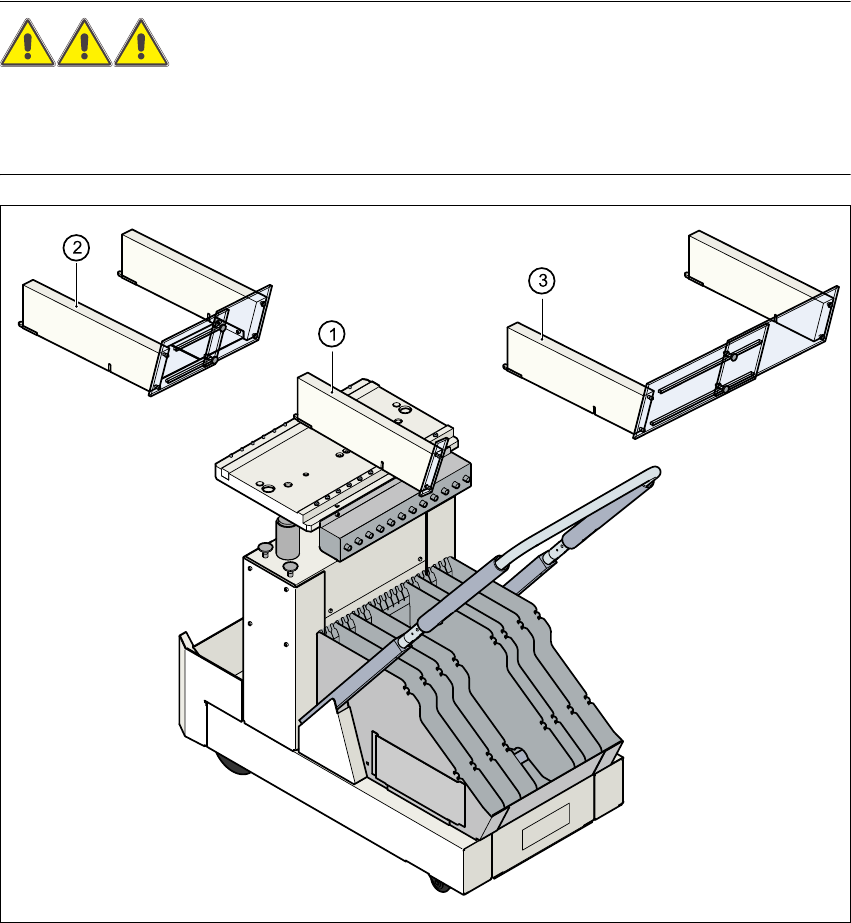

Joon. 2.5 - 8 Kaitsetõke sööturite kärul
2
(1) Kaitsetõke tsooni 1 jaoks tootenumber 00116961-01
(2) Kaitsetõke tsoonide 6 kuni 10 jaoks tootenumber 00116962-01
(3) Kaitsetõke tsoonide 11 kuni 20 jaoks tootenumber 00116963-01
Kasutusjuhend SIPLACE HS-60 2 Tööohutus
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 2.6 Masina jääkpinged ja tühjakslaadumisajad
57
2.6 Masina jääkpinged ja tühjakslaadumisajad
Pärast AVARII-SEISKAMISNUPU vajutamist või ladumissüsteemi väljalülitamist tühjendatakse
portaali telgede toitepinge 200 V ja tähe telgede toitepinge 100 V väga lühikese aja jooksul
ohutule tasemele.
Pingeid saab maha laadida servoploki pingemõõtmisseadme kontrollpesade X1 - X4 kaudu.
HOIATUS 2
Automaatset ladumissüsteemi toidetakse võrgupingega 3 x 204 V~ (USA jaoks), 3 x 230 V~,
3 x 380 V~, 3 x 400 V~ või 3 x 415 V~ ± 5 %, 50/60 Hz. Seetõttu on mõned süsteemi osad
eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja lülitatud. Ladumissüsteemi ebaõige
käsitsemine võib lõppeda surma, raskete vigastuste või seadmele oluliste kahjustuste
tekitamisega.
Æ Täitke alati vastavaid ohutuseeskirju ja DIN-norme (eriti DIN EN 60 204, 1. osa).
Æ Servoploki kaitsekatet võib avada AINULT vastavalt kvalifitseeritud ja koolitatud personal.
2 Tööohutus Kasutusjuhend SIPLACE HS-60
2.6 Masina jääkpinged ja tühjakslaadumisajad Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
58
2

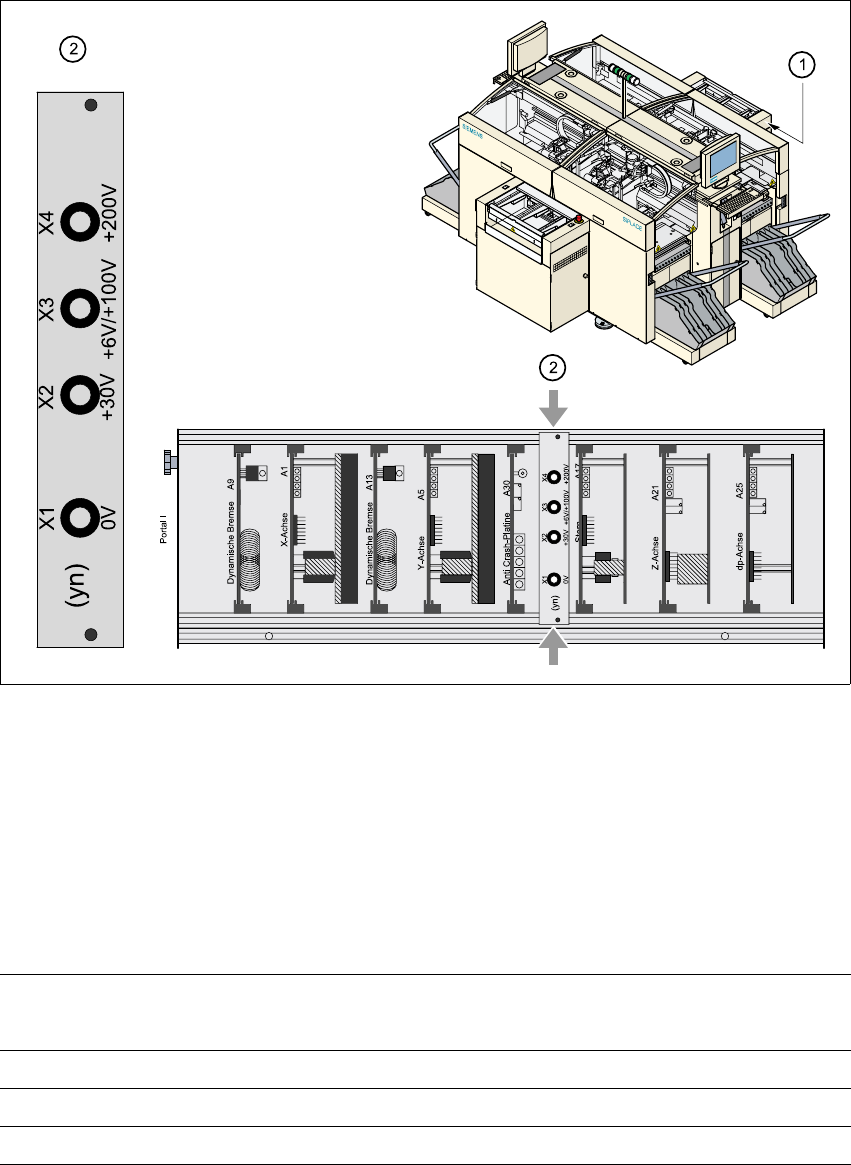

Joon. 2.6 - 1 Servoploki pingemõõteseadmel asuvad mõõtepesad
2
(1) Servoploki asukoht
(2) Servoplokil asuv pingemõõtmisseade
2.6.1 Tööpinged, jääkpinged ja tühjakslaadimisajad pärast
AVARII-SEISKAMISNUPU vajutamist
2
Kontrollpesad X2, X3, X4
mõõdetuna X1 (GND) suhtes
Pinge
normaalrežiimis
Jääkpinge pärast
AVARIISEISKAMIST
Tühjakslaadimi
sajad
X2 + 30 V- + 30 V- -
X3 + 100 V- < 10 V- 50 s
X4 + 200 V- < 10 V- 7 s
