3 Tehnilised andmed
3.1 Masina kirjeldus
Automaatne ladumissüsteem kujutab endast nelja portaaliga suurt jõudlust omavat
ladumissüsteemi. Igale portaalile on paigaldatud trükiplaatide tehisnägemise moodul ning
tähekujuline 12-segmendiline Collect&Place tööpea. Collect&Place tööpead on varustatud
komponentide tehisnägemismooduliga komponentide haaramiseks statsionaarsetest sööturite
moodulitest ning ladumiseks trükiplaatide konveierile kinnitatud trükiplaatidele.
3

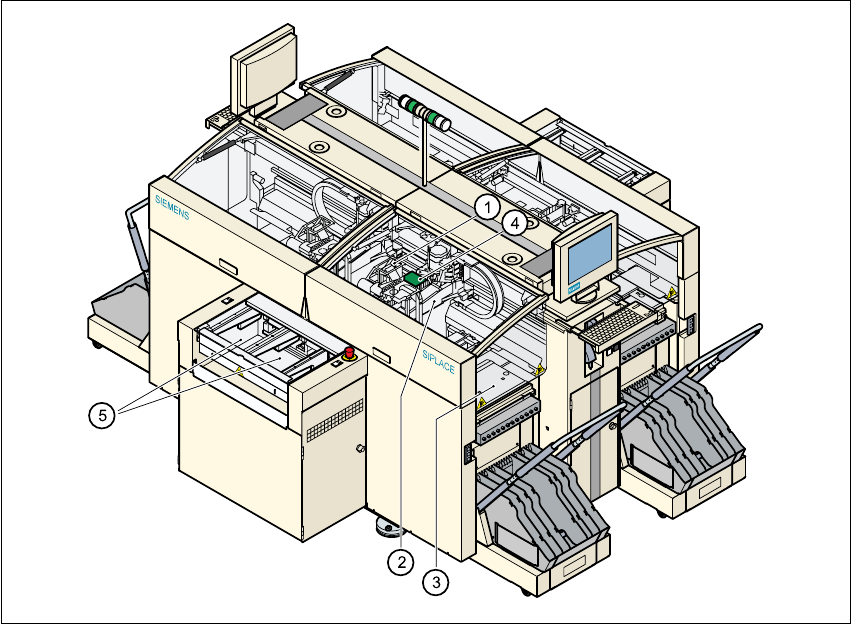

Joon. 3.1 - 1 Ladumissüsteemi üldvaade
(1)12-segmendiline Collect&Place tööpea koos komponentide tehisnägemismooduliga
(2)Portaali telgede süsteem koos trükiplaatide tehisnägemismooduliga
(3)Statsionaarne komponentide söötur
(4)Kinnitatud trükiplaat (PCB)
(5)Trükiplaatide konveier (kaksikkonveieriga variant)
3 Tehnilised andmed Kasutusjuhend SIPLACE HS-60
3.1 Masina kirjeldus Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
74
Automaatse ladumismasina kontseptsioonil
– koos statsionaarsete sööturitega;
– trükiplaatidega, mis ei liigu ladumise ajal ja
– positsioneeritavate ladumispeadega
on palju kasulikke omadusi:
– Statsionaarsed sööturid tagavad ka kõige väiksemate kompontide tõrkevaba haaramise.
– Komponendid ei libise ladumise käigus trükiplaadil (nagu see juhtub sageli liikuvate
trükiplaatide korral), sest trükiplaadid on liikumatud.
– Komponentide ja trükiplaatide jaoks ettenähtud keerulised optilised tsentreerimissüsteemid
(tehisnägemise moodulid) tagavad komponentide suure ladumistäpsuse.
– Komponentide lisamist ja lintide jätkamist võib teha masinat seiskamata.
– Eelnevalt ettevalmistatud sööturite kärud võimaldavad ladumissüsteemi ümber seadistada
pikkade tööseisakuteta.
Kasutusjuhend SIPLACE HS-60 3 Tehnilised andmed
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 3.1 Masina kirjeldus
75
3.1.1 Tehnilised andmed - üldandmed
3
*) Ladumismasinat HS-60 saab varustada 0201 komponentide ladumiseks. Vajaduse korral konsulteerige
tootjaga.
**) Selle konveieri korral on trükiplaat kinnitatud allapoole. Seetõttu jääb trükiplaadi pealmise pinna ja ladumispea
vaheline kaugus konstantseks ning ladumiskiirus ei sõltu trükiplaadi kõrgusest.
Ladumine Collect&Place
Komponentide tüübid
*)
Komponentide mõõdud
Max. komponendi kõrgus
Alates 0201 kuni PLCC44, SO32, DRAM
Alates 0,6 mm x 0,3 mm kuni 18,7 mm x 18,7 mm
6 mm
Max. ladumiskiirus 60 000 komp./h
12-segmendiline Collect&Place pea
Nurktäpsus
Paigalduse täpsus
± 0,70°/ 4 sigma
80 µm / 4 sigma koos standardse komponentide
kaameraga
75 µm / 4 sigma koos DCA-kaameraga (portaal 4)
Trükiplaadi formaat
Üksikkonveier (pikkus x laius)
Kaksikkonveier (pikkus x laius)
50 mm x 50 mm kuni 368 mm x 460 mm (standardne)
50 mm x 50 mm kuni 368 mm x 508 mm (tellimise korral)
Pikk trükiplaat: trükiplaat pikkusega üle 368 mm
(lisaseade)
50 mm x 110 mm kuni 610 mm x 460 mm
50 mm x 110 mm kuni 610 mm x 508 mm (tellimise korral)
50 mm x 50 mm kuni 368 mm x 216 mm (standardne)
50 mm x 50 mm kuni 368 mm x 242 mm (tellimise korral)
Pikk trükiplaat: trükiplaat pikkusega üle 368 mm
(lisaseade)
50 mm x 110 mm kuni 610 mm x 216 mm
50 mm x 110 mm kuni 610 mm x 242 mm (tellimise korral)
Trükiplaadi paksus 0,5 mm kuni 4,5 mm
Trükiplaadi vahetamise aeg 2,5 s
Transpordikõrgus 830 mm (standardne)
900 mm, 930 mm, 950 mm (valikul)
Konveieri liides SIEMENS (standardne)
SMEMA, mehaanilised ja elektrilised andmed (valikul)
Koponentide sööturi läbilaskevõime 144 rada laiusega 8 mm
Komponentidega varustamine
Sööturite tüübid
Sööturite käru (vt ptk 6
)
Komponentide lindid, puistekomponentide karbid, Surftape
(vt ptk 6
)
Tehnoloogiline kasutatavus Tootmisliinina või autonoomselt
Vajalik põrandapindala 7,5 m² / mooduli kohta
