3.5 Ladumissüsteemi mõõdud ja kaal
3.5.1 Ladumismasina mõõdud
3

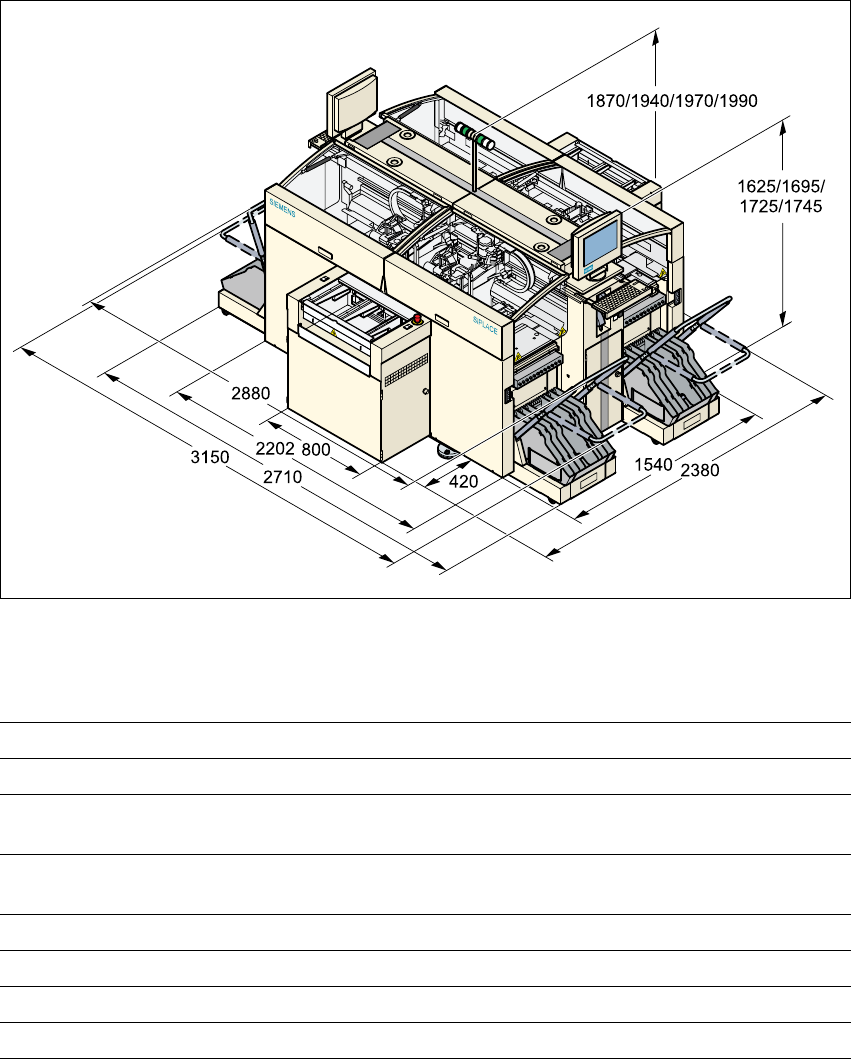

Joon. 3.5 - 1 Ladumissüsteemi mõõdud millimeetrites
3.5.2 Tehnilised andmed - mõõdud, kaal
3
Pikkus 2385 mm k.a konveieri lindid
Laius 3150 mm k.a klambrid
Kõrgus koos hoiatuslambiga 1870 mm standardne kõrgus
1940/1970/1990 mm SMEMA korral
Kliirens 110 mm standardne
230 mm SMEMA korral
Põhimooduli kaal 2800 kg
Kaal täielikult komplekteerituna 3500 kg
Põranda koormustaluvus pindalaühikule 1000 kg/m²
Tugijalgade poolt avaldatav koormus pindalaühikule 3,79 kg/cm²
Kasutusjuhend SIPLACE HS-60 3 Tehnilised andmed
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 3.5 Ladumissüsteemi mõõdud ja kaal
81
3.5.3 Ladumissüsteemi raskuskese
3
Joon. 3.5 - 2 Ladumissüsteemi raskuskeskme asukoht
X-koordinaat 0 mm
Y-koordinaat 0 mm
Z-koordinaat 500 mm kõrged
(T) Trükiplaatide liikumise suund
Ladumissüsteemi raskuskeskme kordinaadid vastavad trükiplaatide liikumiskõrgusele 830 mm.
3 Tehnilised andmed Kasutusjuhend SIPLACE HS-60
3.6 Ülevaade moodulitest - juhtseadmed Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
82
3.6 Ülevaade moodulitest - juhtseadmed
3.6.1 Juhtseadmed
3

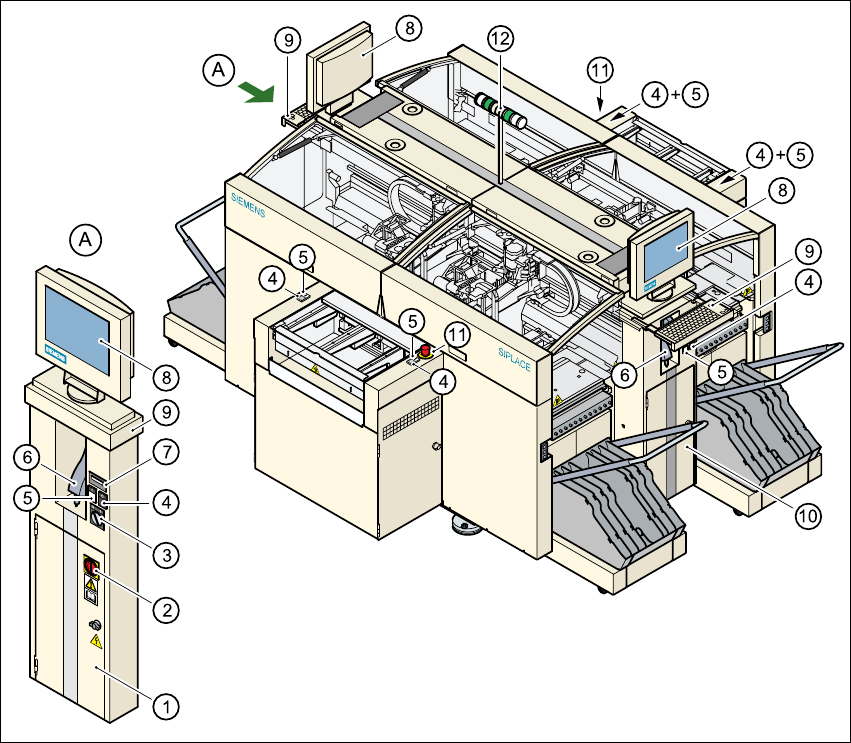

Joon. 3.6 - 1 Ülevaade moodulitest - juhtseadmed
3
(1) Operaatori juhtpaneel, vasakpoolne (7) Komponentide loendur
(2) Pealüliti (8) LCD puuteekraan
(3) Võtmelüliti (9) Klaviatuur koos juhtkuuliga
(4) Seiskamisnupp (must) (10) Operaatori juhtpaneel, parempoolne
(5) Käivitusnupp (valge) (11) Avarii-seiskamisnupp
(6) Komponentide ribakoodi riider (valikul) (12) Indikaatorlambid
