Kasutusjuhend SIPLA CE HS-60 3 Tehnilised andmed Tarkvara vers ioon SR.503.xx 07/2003 EE väljaanne 3.7 Ülevaade moodulitest - portaalid 87 3.7.2 X-telje ehitus 3 Joon. 3.7 - 2 X-telje ehitus X-telg k oosneb j ärgmis test…
3 Tehnilised andmed Kasutusjuhend SIPLACE HS-60
3.7 Ülevaade moodulitest - portaalid Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
86
3.7 Ülevaade moodulitest - portaalid
3.7.1 Portaalide asukoht
3

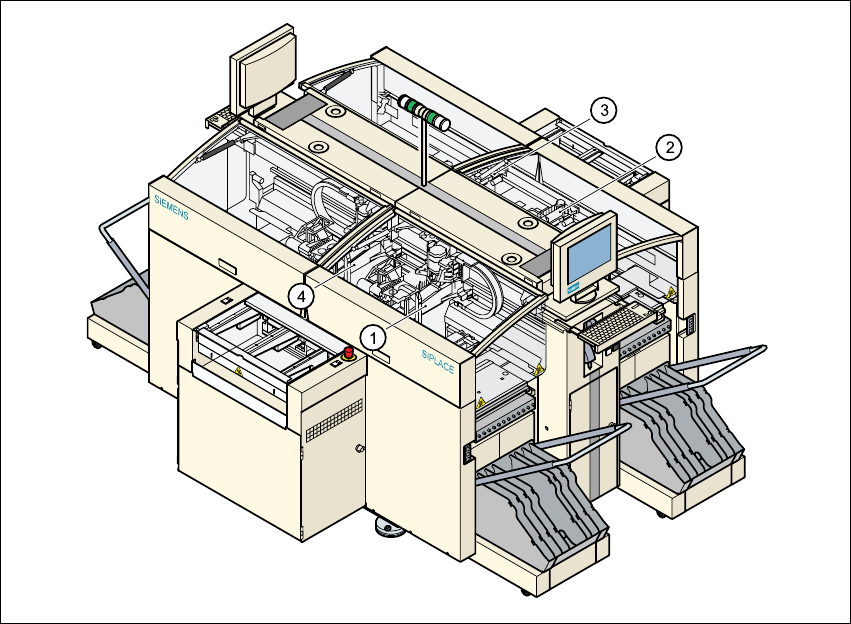

Joon. 3.7 - 1 Portaalide asukoht
3
(1) Portaal 1 (sektor 1)
(2) Portaal 2 (sektor 2)
(3) Portaal 3 (sektor 3)
(4) Portaal 4 (sektor 4)
Portaalide süsteem koosneb kahest funktsionaalsest grupist
–X-telg ja
–Y-telg
Kasutusjuhend SIPLACE HS-60 3 Tehnilised andmed
Tarkvara versioon SR.503.xx 07/2003 EE väljaanne 3.7 Ülevaade moodulitest - portaalid
87
3.7.2 X-telje ehitus
3

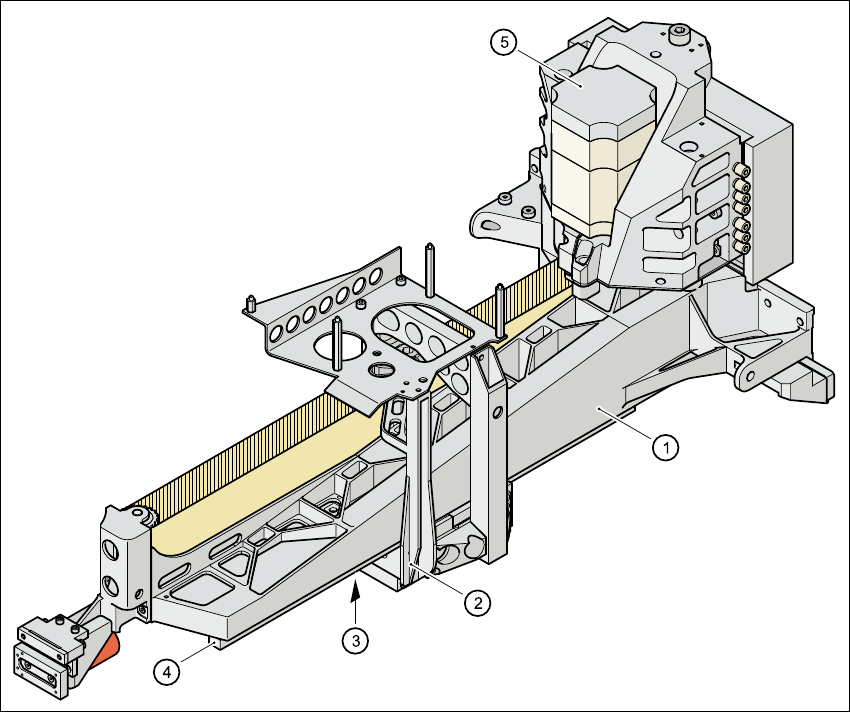

Joon. 3.7 - 2 X-telje ehitus
X-telg koosneb järgmistest põhiosadest:
– portaali konsool (1);
– tööpea hoidaja (2);
– lineaarne mõõtesüsteem (3);
– X-telje juhikusüsteem (4);
– X-telje kolmefaasiline vahelduvvoolu servomootor (5).
Tööpea hoidja külge kinnituvad järgmised komponendid:
– portaali alumine kaamera (trükiplaatide tehisnägemise kaamera);
– tööpea plaat;
– X-telje mõõtesüsteemi mõõtepea;
– Collect&Place tööpea.
3 Tehnilised andmed Kasutusjuhend SIPLACE HS-60
3.7 Ülevaade moodulitest - portaalid Tarkvara versioon SR.503.xx 07/2003 EE väljaanne
88
3.7.3 X-telje tehnilised andmed
3
3.7.4 Y-telje ehitus
3

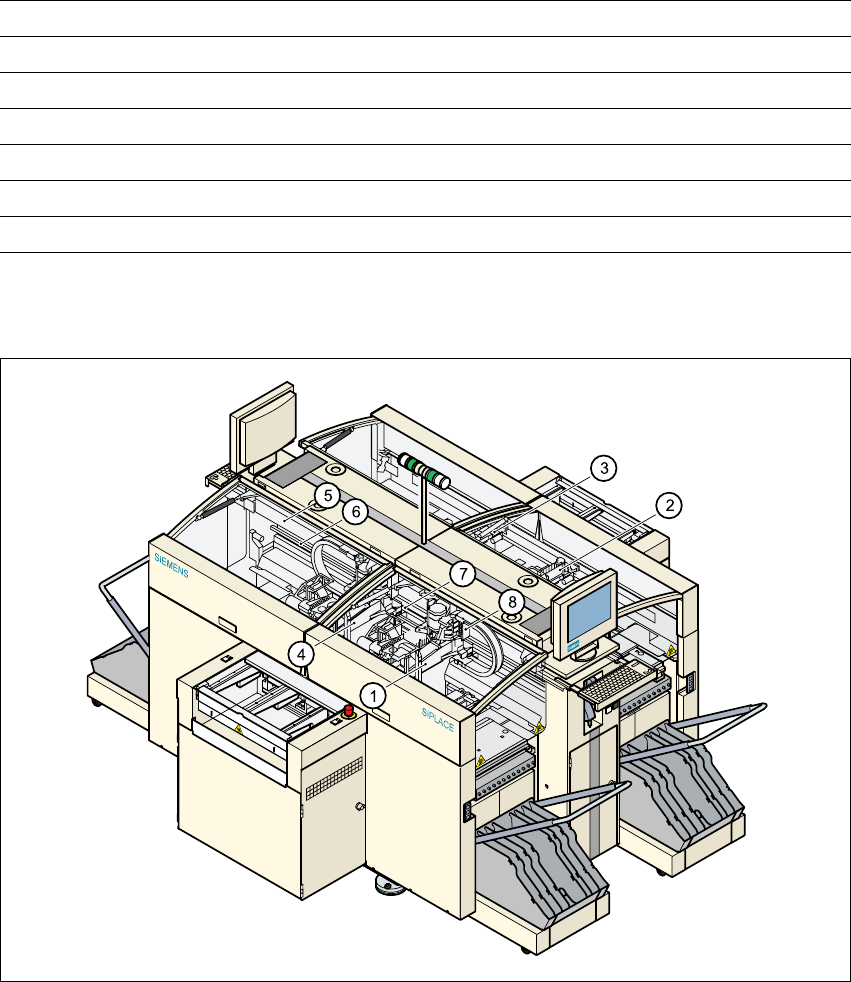

Joon. 3.7 - 3 Y-telje ehitus
Ajam Kolmefaasiline vahelduvvoolu servomootor / hammasrihm
Maksimaalne kiirus 2,5 m/s
Liikumise ulatus 375 mm
Nihke mõõtesüsteem Metalljoonlaud
Mõõtmise ulatus 400 mm
Skaala ulatus 420 mm
Lahutus 1 µm
(1) Portaal 1 (5) Püsimagnet
(2) Portaal 2 (6) Juhikusüsteem
(3) Portaal 3 (7) Mõõtesüsteem
(4) Portaal 4 (8) Adapterplaat
