3OM-1752 1-91 6.3.2.2 线路板认识 ( 识别 ) 在 “ 认识照明 ” 选项卡，按下 [ 线路板认识 ]Tab，便显示以下界面。 [1] [2] [3] F3A76 [1] 照相机选择 配置有表示线路板识别照相机位置的按钮。 选择进行线路板识别照明确认的元件识别照相机。 [2] 照明选择 选择想要进行确认的照明方式。 [3] [ 开灯 ] 按钮 /[ 关灯 ] 按钮 对 “ [2] 照明选择按钮 ” 选…
3OM-1752
1-90
•
元件识别照明确认步骤
Procedure
(1)用 [1] 按钮选择想要进行确认的元件识别照相机。
(2)用 [2] 按钮选择想要进行确认的照明方式。
(3)用 [4] 按钮选择点灯状态。
( 根据点灯状态，照明点灯。)
Note
点灯的照明显示为黄色。
6.3认识 ( 识别 )
1304-001
3OM-1752
1-91

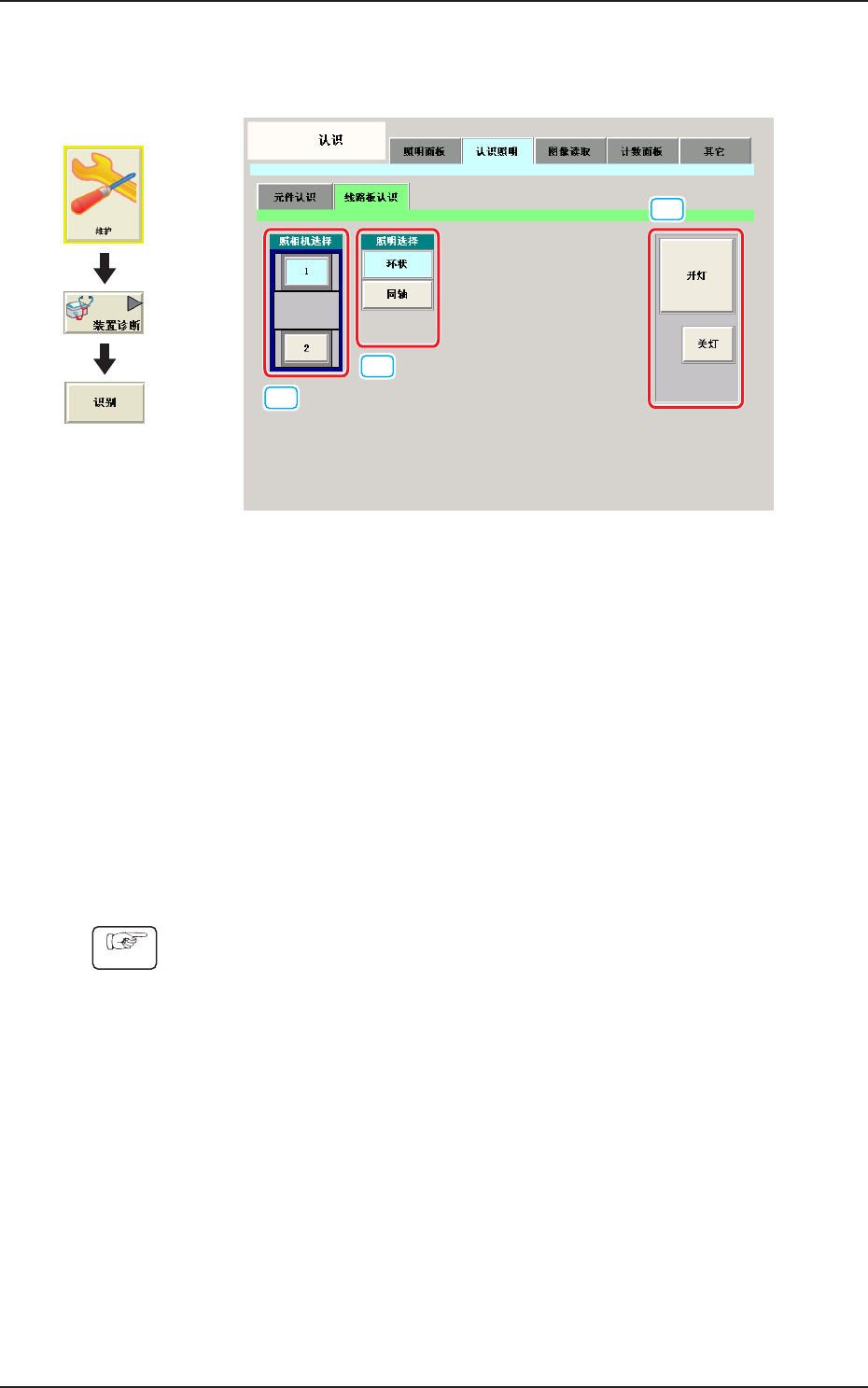

6.3.2.2线路板认识 ( 识别 )
在
“
认识照明
”
选项卡，按下 [ 线路板认识 ]Tab，便显示以下界面。
[1]
[2]
[3]
F3A76
[1]照相机选择
配置有表示线路板识别照相机位置的按钮。
选择进行线路板识别照明确认的元件识别照相机。
[2]照明选择
选择想要进行确认的照明方式。
[3][ 开灯 ] 按钮 /[ 关灯 ] 按钮
对
“
[2]
照明选择按钮
”
选择的照明，进行开灯、关灯。
•
线路板识别照明确认步骤
Procedure
(1)用 [1] 按钮选择想要进行确认的线路板识别照相机。
(2)用 [2] 按钮选择想要进行确认的照明方式。
(3)用 [4] 按钮选择点灯状态，确认照明。
界面展开
1304-001
6.3认识 ( 识别 )
3OM-1752
1-92

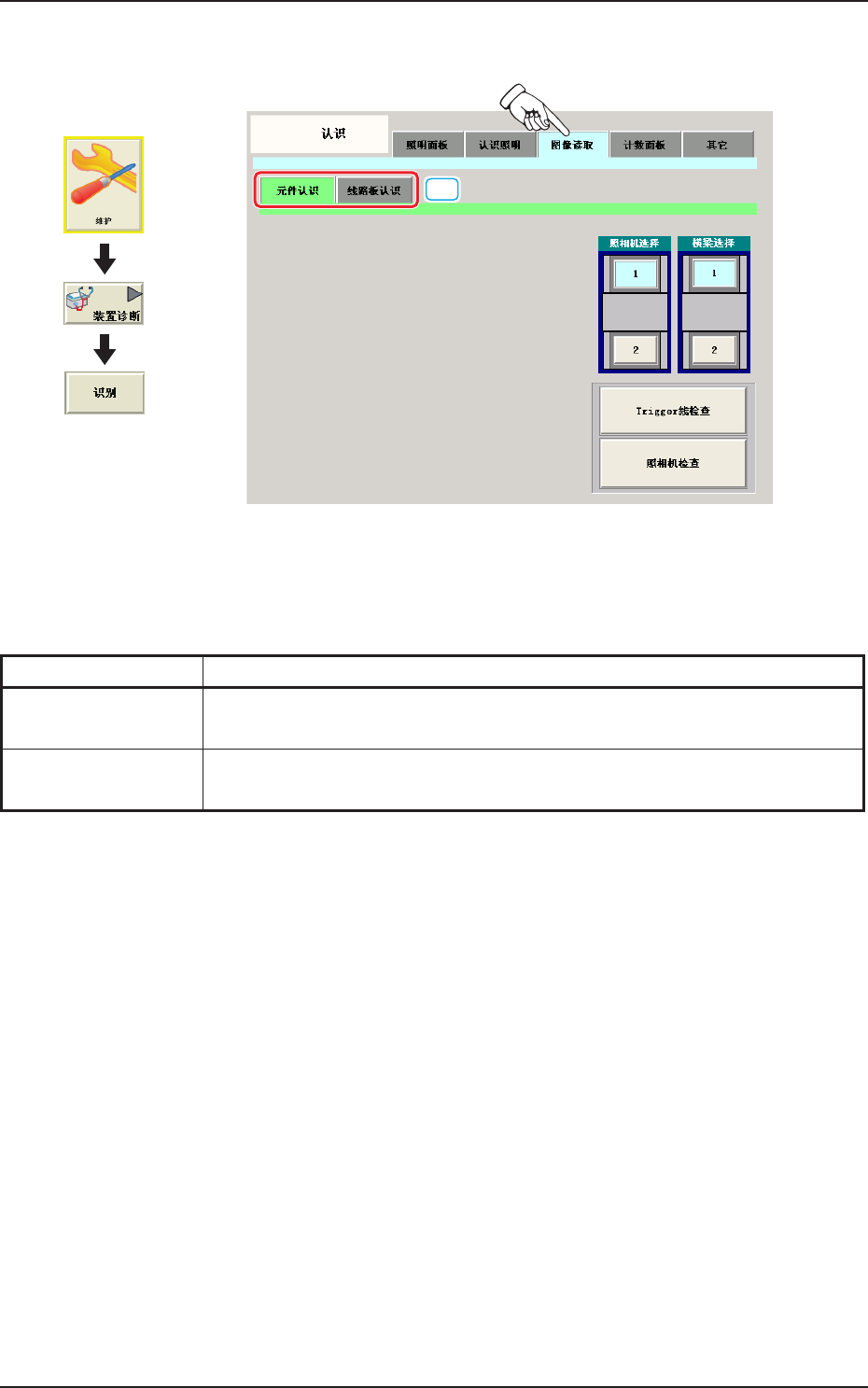

6.3.3 图像读取
[1]
F3A77
[1]Tab
“
图像读取
”
界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。
Tab 内容
元件认识 ( 识别 ) 用元件识别照相机读取图像，确认 Trigger 线检查和照相机动作等。
线路板认识 ( 识别 ) 用线路板识别照相机读取图像，确认接线状态的检查和照相机动作等。
T3A13
1304-001
界面展开
6.3认识 ( 识别 )
