第三卷 维护菜单.pdf - 第177页
3OM-1752 2-12 2.1.8 往返式传送带 F3B13 Note 本设定在选项中使用。 界面展开 1304-001 2.1 装置补正 ( 补正值 )
3OM-1752
2-111304-001
2.1 装置补正 ( 补正值 )

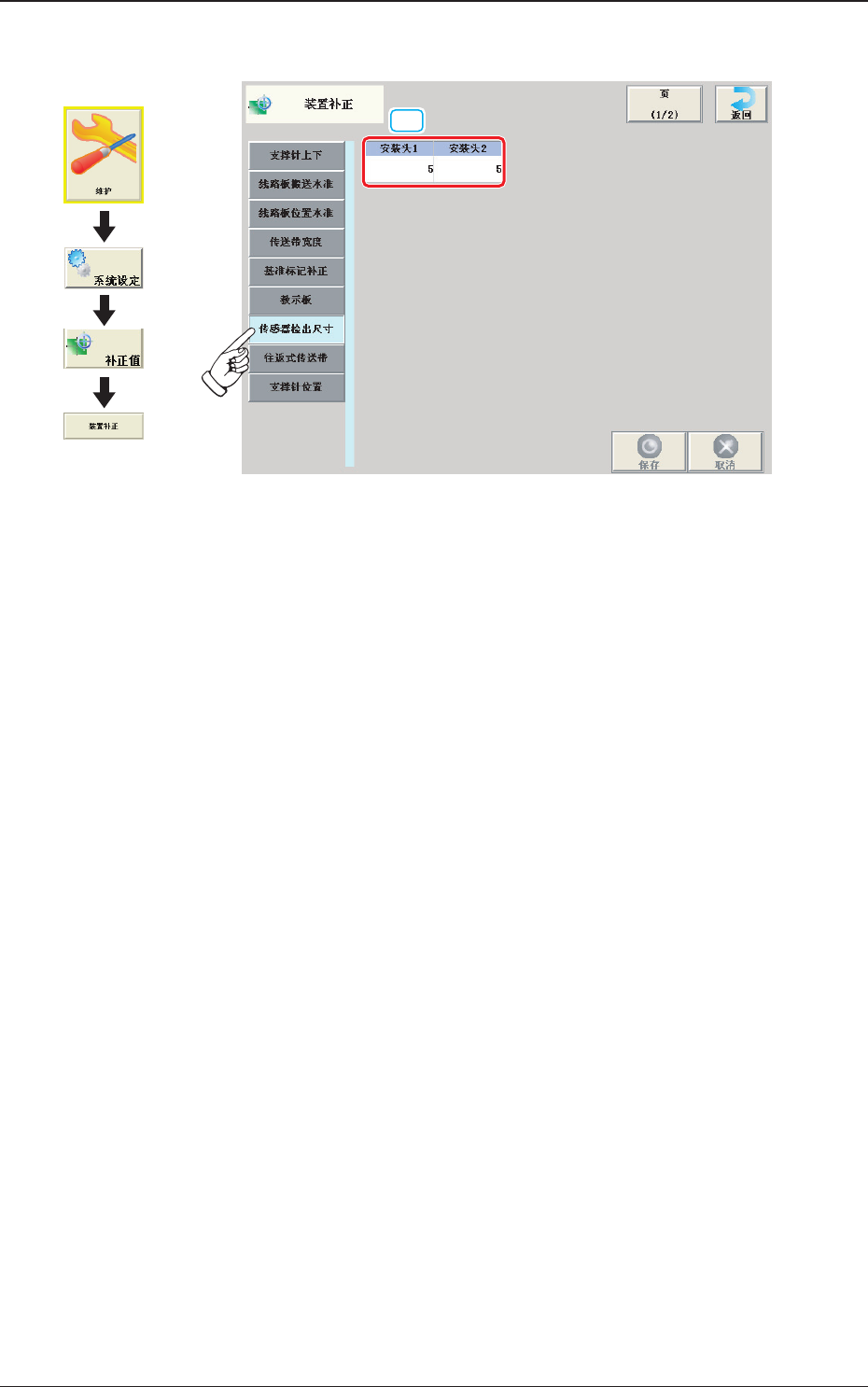

2.1.7 传感器 ( 线性传感器 ) 检出尺寸
[1]
F3B12
[1] 安装头 1、2
用各安装头的线性传感器设定灰尘污垢检出扫描数。
界面展开
3OM-1752
2-12

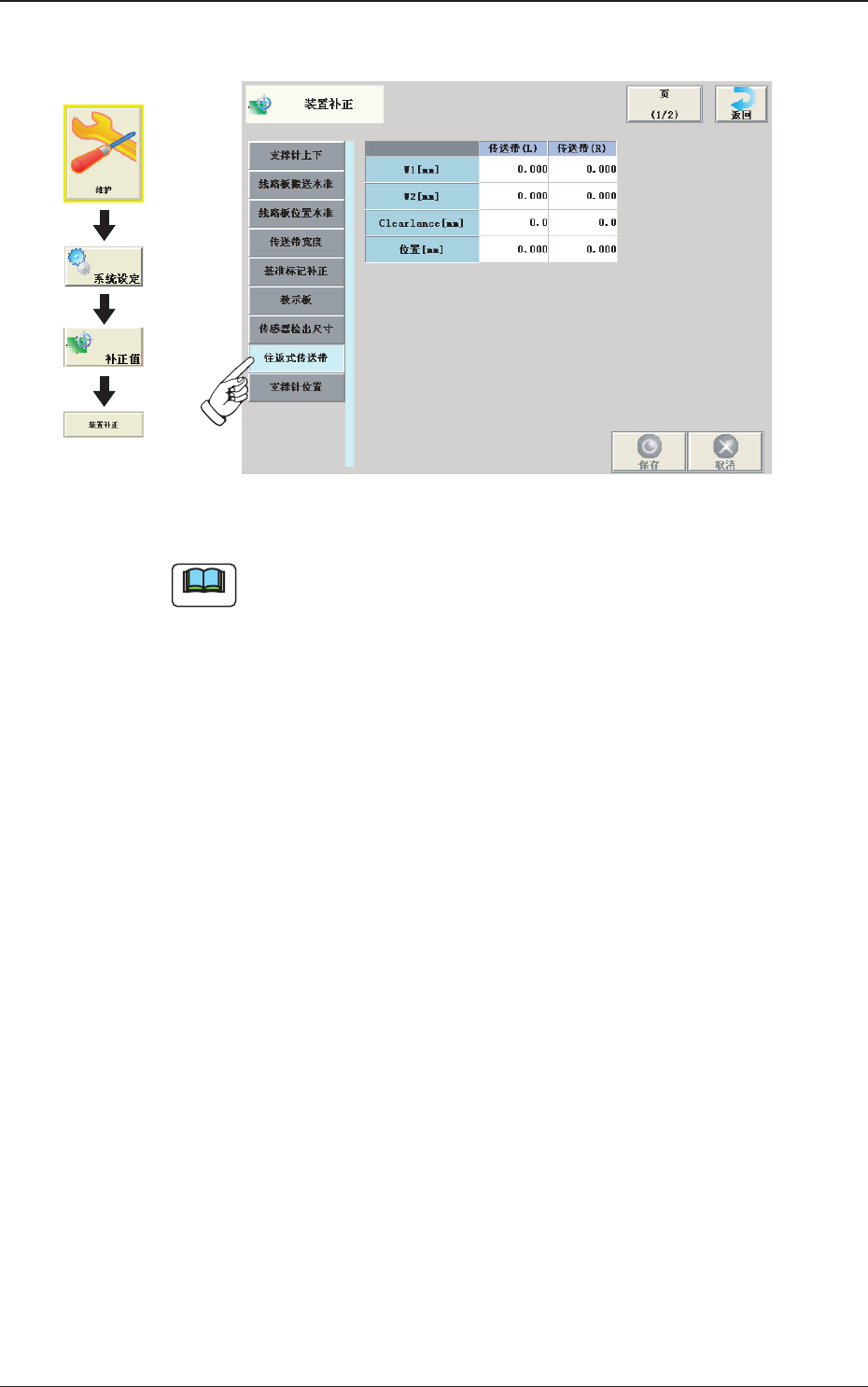

2.1.8 往返式传送带
F3B13
Note
本设定在选项中使用。
界面展开
1304-001
2.1 装置补正 ( 补正值 )
3OM-1752
2-131304-001

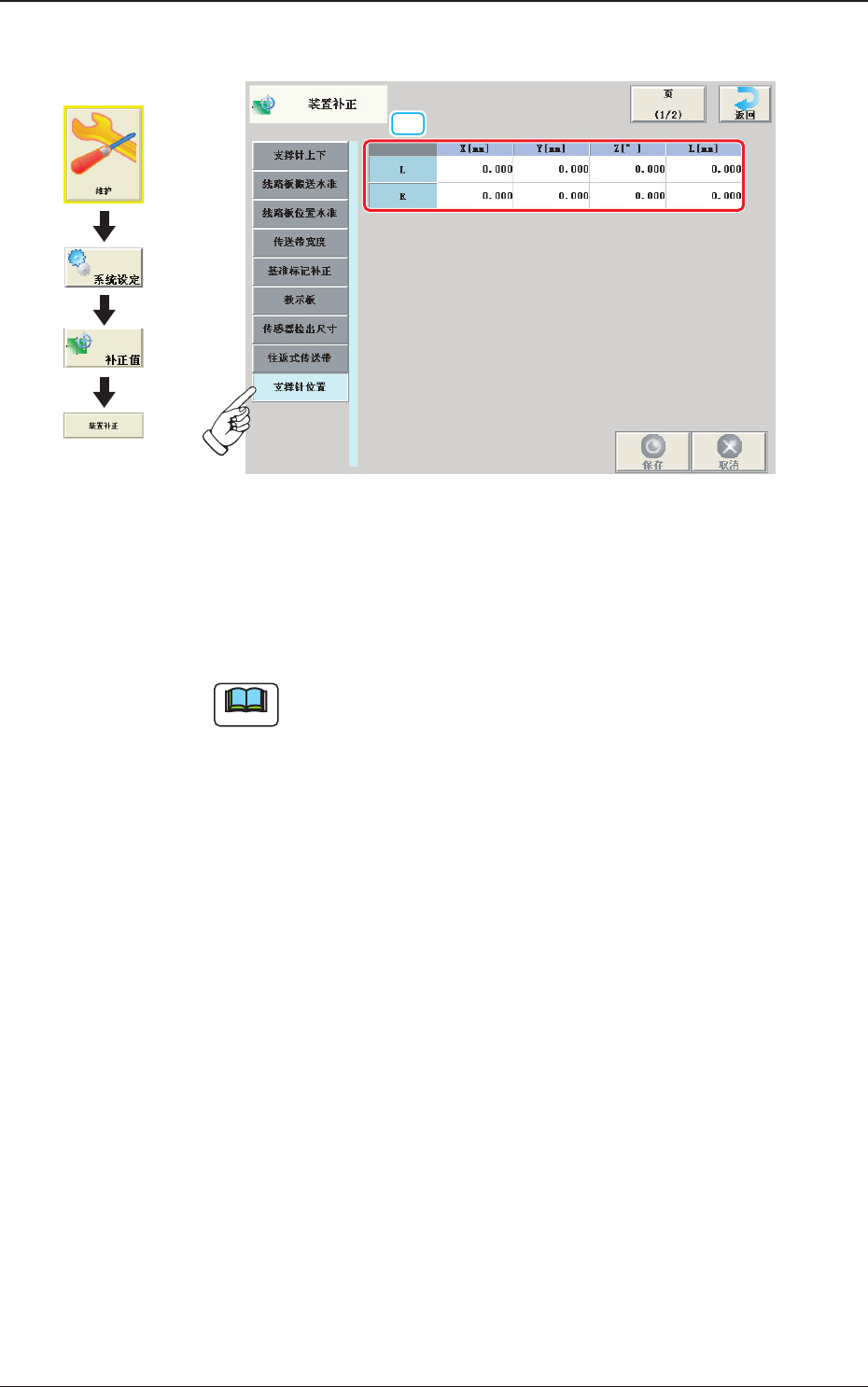

2.1.9 支撑针 ( 支撑销 ) 位置
[1]
F3B14
[1] L、R
X［mm］、Y［mm］、Z［
°
］、L［mm］
变换支撑销时补正的补正值数据。
本补正值在支撑销教示中自动算出。
Note
实施本教示时，需要专用的教示销。
界面展开
2.1 装置补正 ( 补正值 )
