2.1 装置补正 ( 补正值 )
2.1.16 支撑底座 ( 支撑台 ) 待机位置
[1]

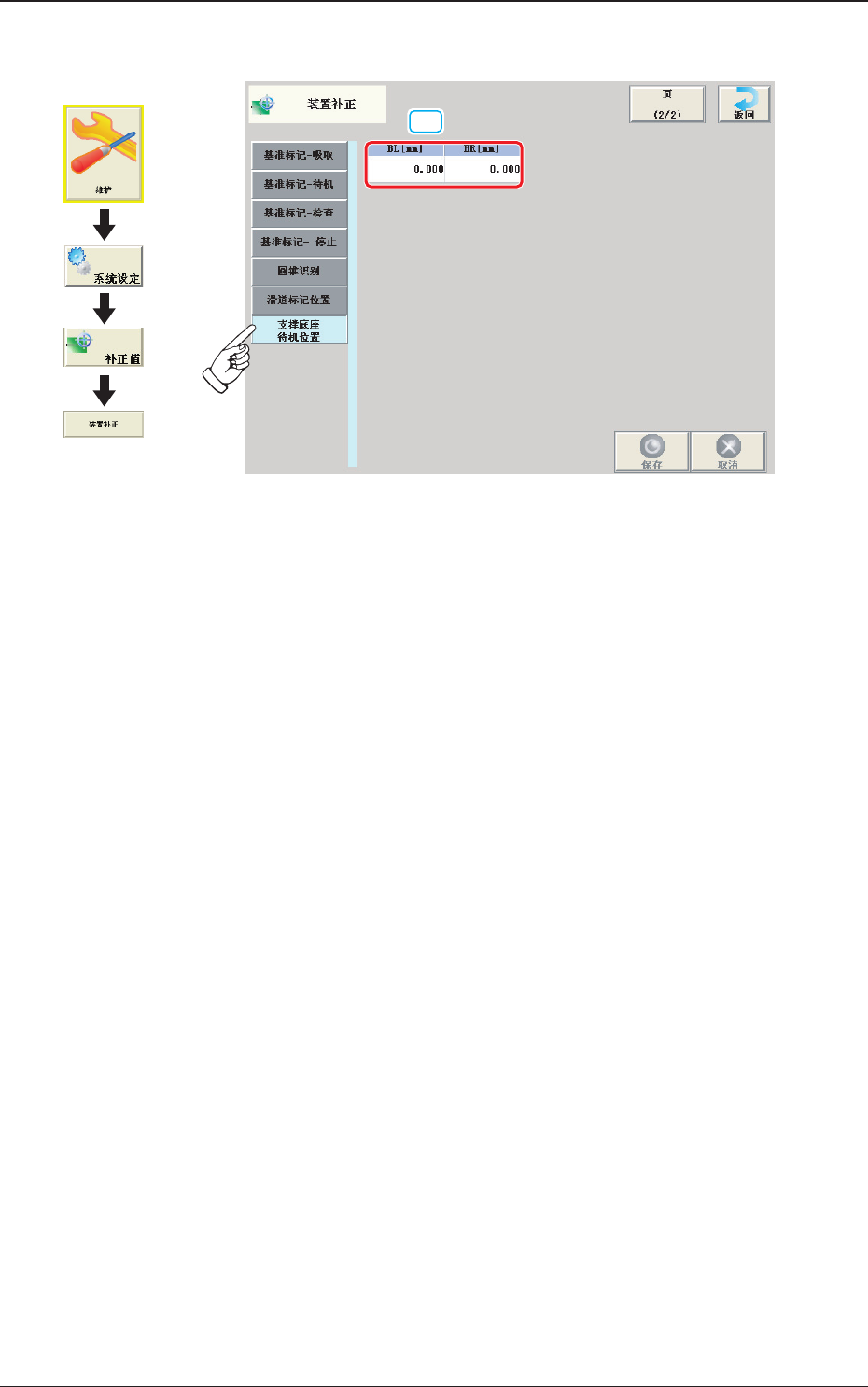

F3B21
界面展开
3OM-1752
2-211304-001
2.2 送料器安装台
2.2 送料器安装台
[1]
[2]
[3]

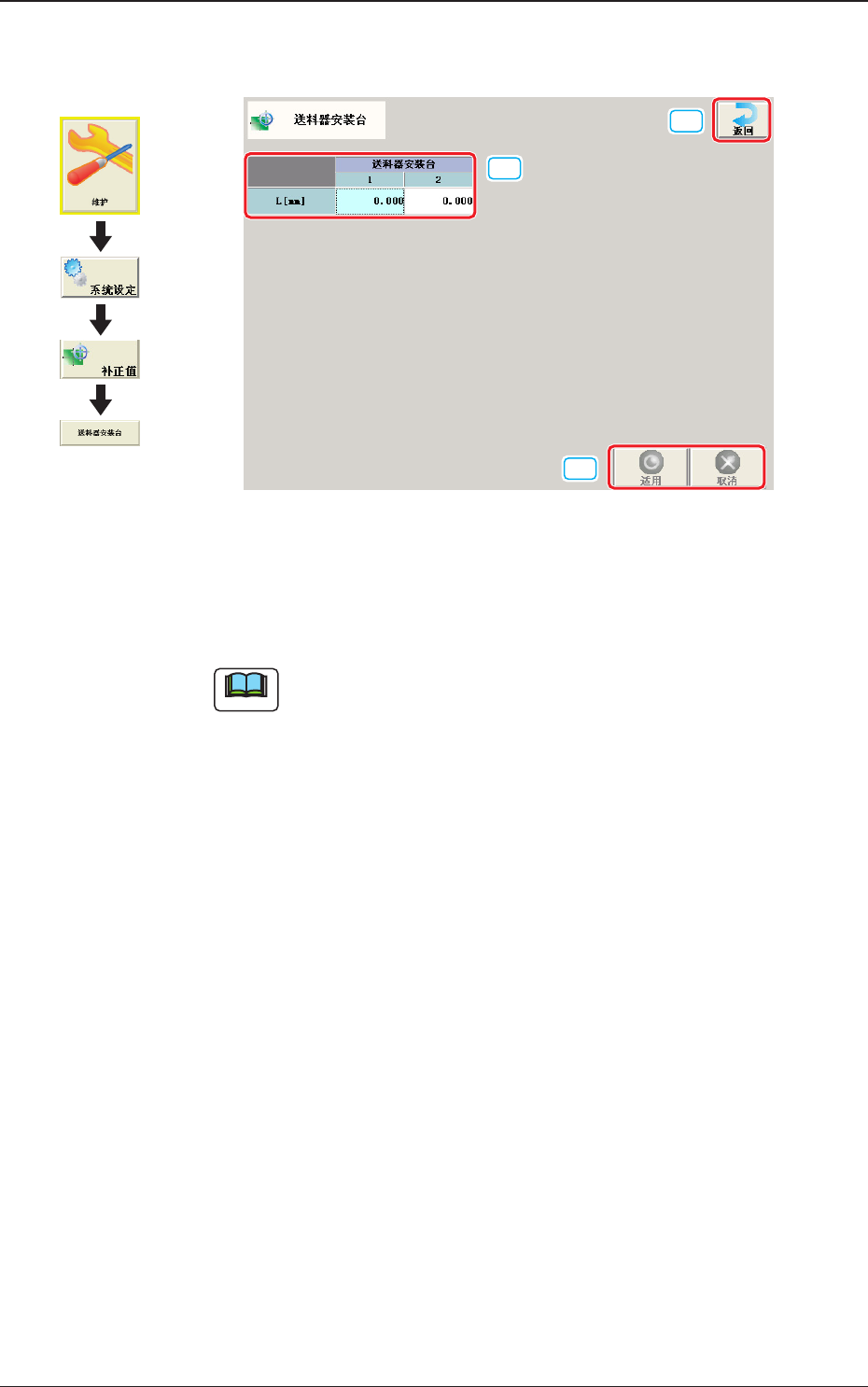

F3B22
[1] L
是调整对送料器安装台 1、2 的设计尺寸的高度方向偏离的补正值数据。
设置的送料器安装台低于设计值时，正输入。
Note
以标记 ( 左 )XY、标记 ( 右 )XY 值为基准，算出送料器安装台的线路
板定位部的倾斜度。
[2] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[3] [ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
界面展开
3OM-1752
2-221304-001
2.3 送料器 A 及送料器 B
2.3 送料器 A 及送料器 B
[1]
[2] [3]
[4]
[5]

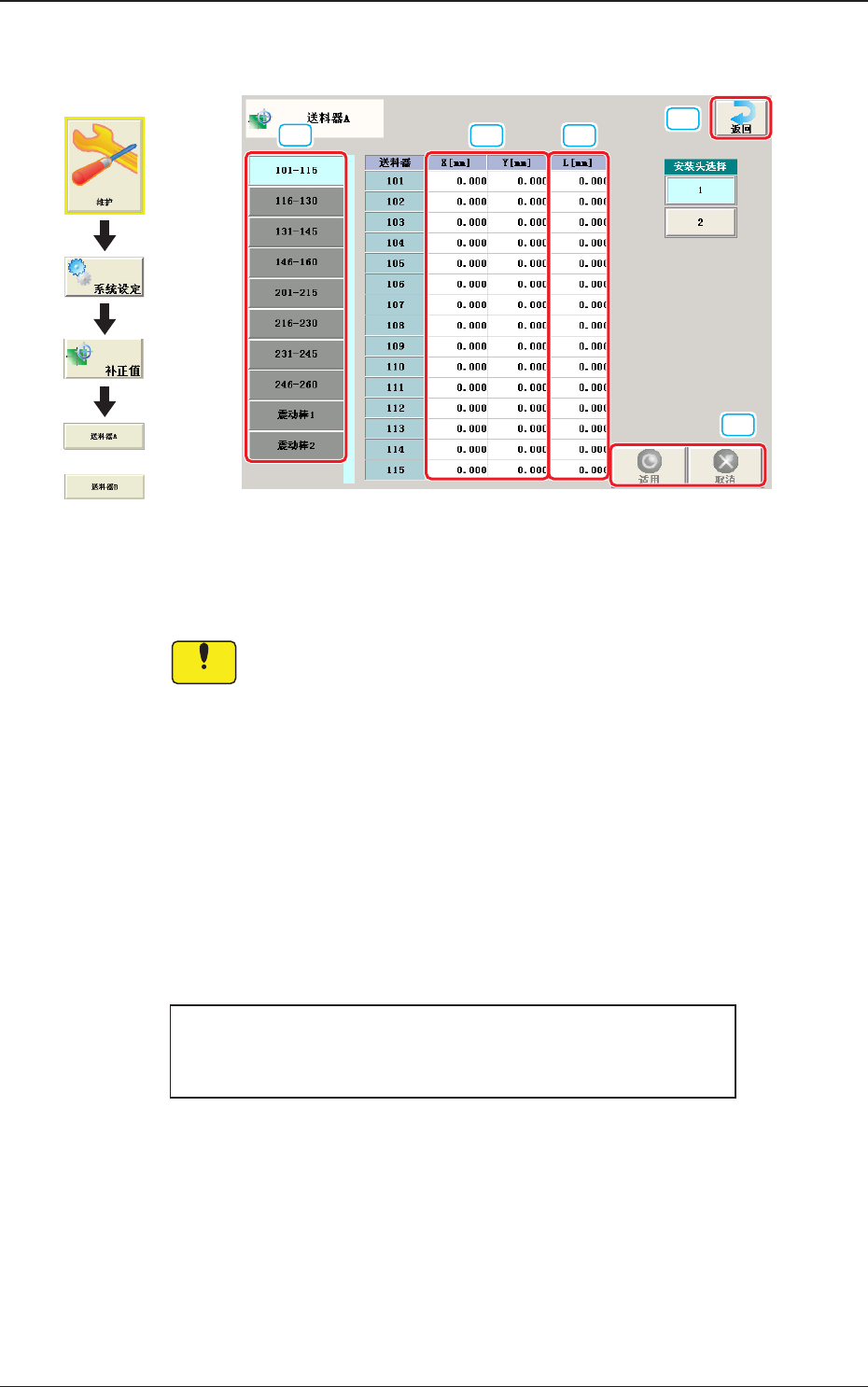

F3B23
送料器补正值 A
补正送料器安装台各槽偏离的补正值数据。
Notice
装置出厂时已调整、设定好。
请不要随意变更。
送料器补正值 B
补正送料器偏离的数据。
•
关于 X/Y 数据
自动更新数据，以便在自动运行中进行元件识别处理 ( 吸嘴中心和元件
中心的位置关系把握 )，在元件中心进行吸取。
( 通常不需要数据输入。)
•
关于 L 数据、
无法自动更新，但反映输入的数据。
实际补正值为送料器补正值相加的值。
实际补正值
=
送料器补正值 (A)
+
送料器补正值 (B)
[1] 送料器切换 Tab
可以通过按各送料器安装台的 Tab 进行切换。
or
界面展开
