3OM-1752 2-44 1304-001 2.5 安装头 2.5.11 NL 减速 F3B44 界面展开
3OM-1752
2-431304-001
2.5 安装头
2.5.10 吸嘴倾斜
[1]
F3B43
[1] 安装头 1、2
θ
X、
θ
Y[
°
]

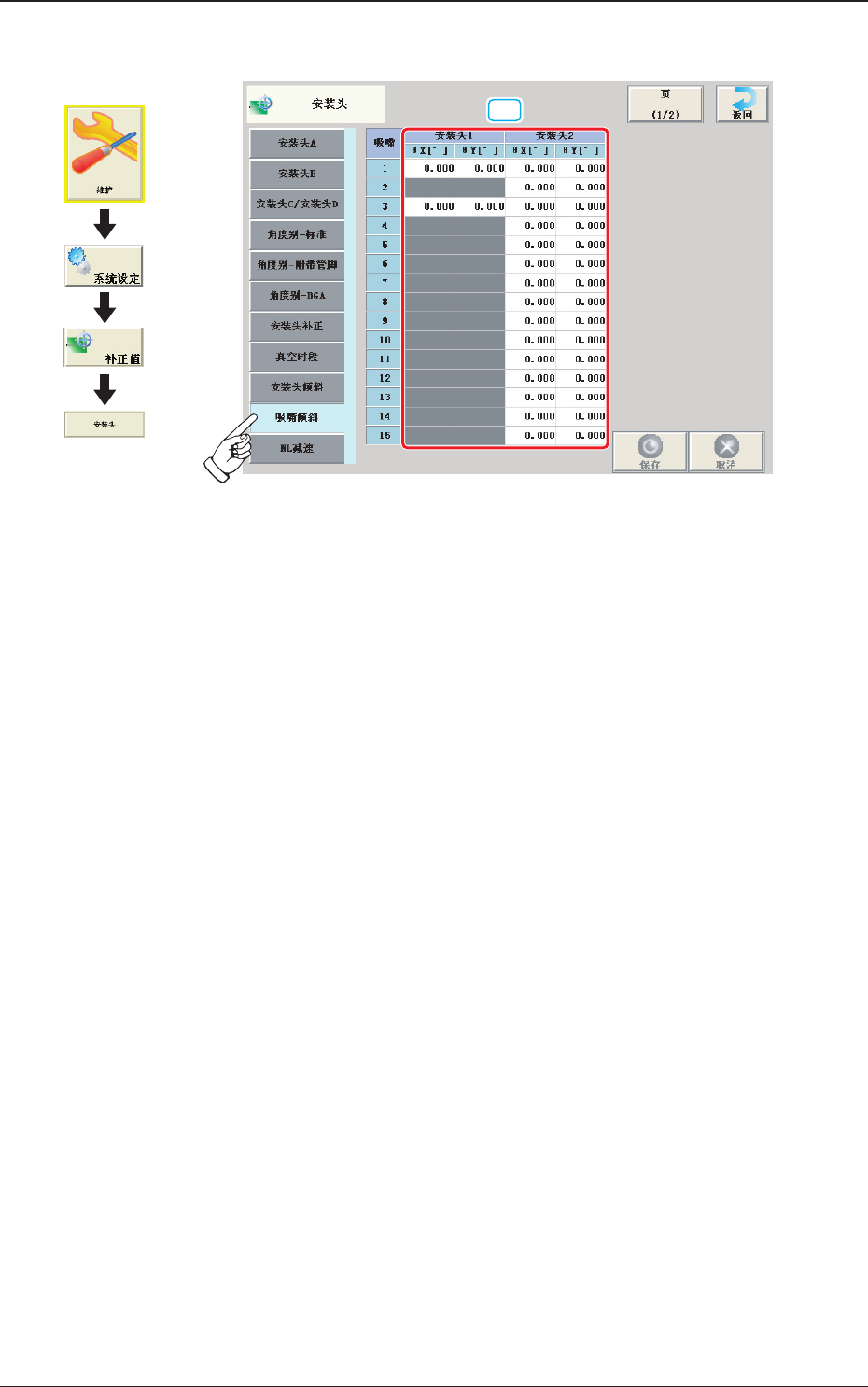

根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。
界面展开
3OM-1752
2-441304-001
2.5 安装头
2.5.11 NL 减速
F3B44
界面展开
3OM-1752
2-451304-001
2.5 安装头
2.5.12 吸嘴别安装头回转中心 ( 各吸嘴安装头旋转中心 )
[1]
[2]
F3B45
界面展开
