3OM-1752 2-67 2.10 Table( 表格 ) Note  [ 安装头 2] 也显示相同界面。  [3] [1] [2] F3B68 安装头 1 从线路板定位基准移动到各栅格点 (X 方向 :X1 到 X40、Y 方向 :Y1 到 Y40) 移动了指定距离时，将指定距离的偏离量输入到 (X、Y) 里。该值通过教示操作自动被算出。 [1] 安装头选择 Tab 选择进行输入的安装头。 [2] X 方向选择 Tab …

3OM-1752

2-66

2.9.4 Fly 认识 ( 识别 )XY

[1]

F3B67

[1]安装头 1、安装头 2

X[mm]、Y[mm]

照相机 1、照相机 2

在元件识别照相机上求出停止摄像时与快速识别摄像时的偏离量 ( 主

要伺服放大器和闪控的延迟时间与因图像模糊的影响 )，调整摄像定时

的偏离。

为了不让元件受延迟的影响而从视野消失的数据。

1304-001

界面展开

2.9元件认识 ( 识别 )

3OM-1752

2-67

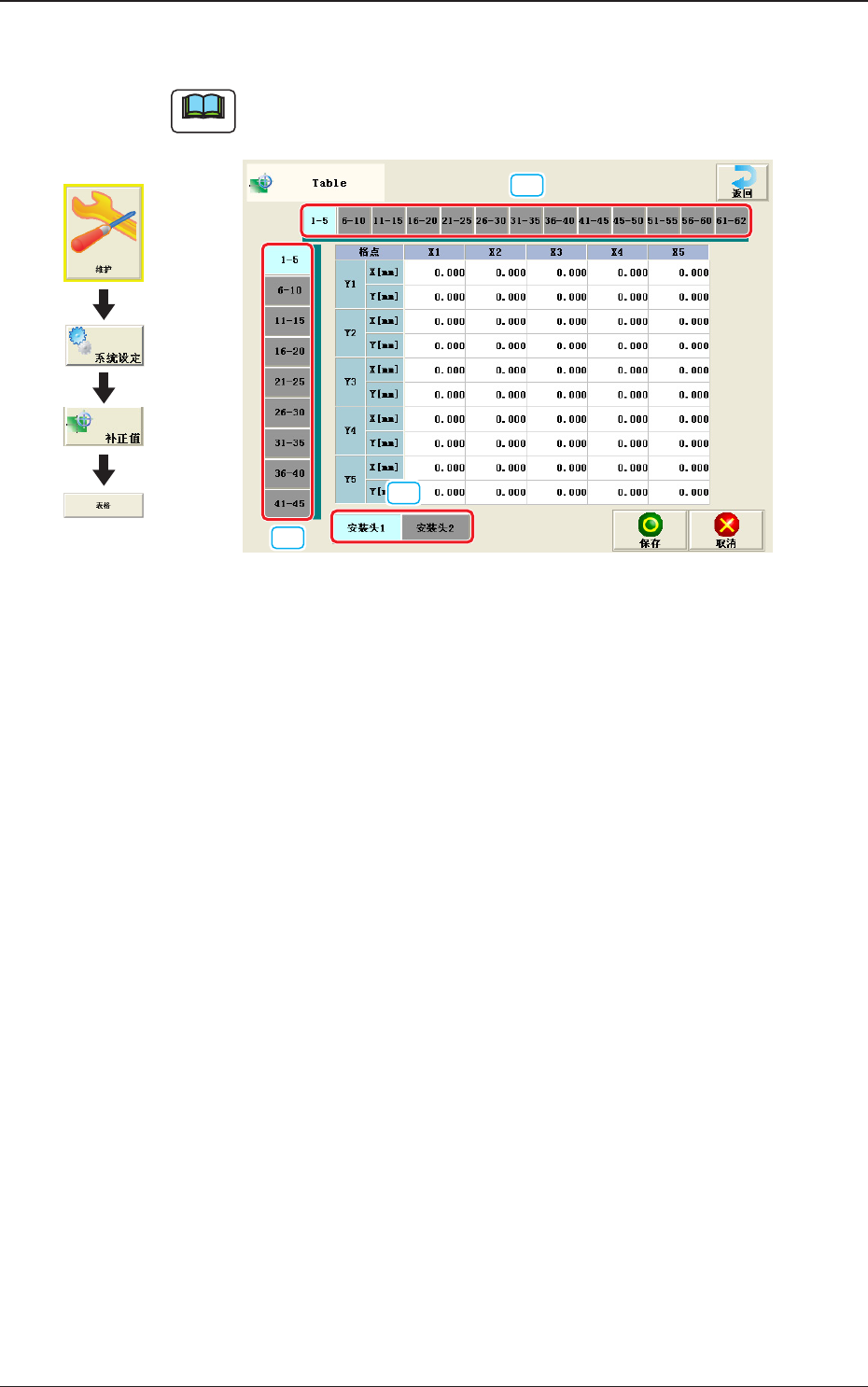

2.10 Table( 表格 )

Note

[ 安装头 2] 也显示相同界面。

[3]

[1]

[2]

F3B68

安装头 1 从线路板定位基准移动到各栅格点 (X 方向 :X1 到 X40、Y 方向 :Y1

到 Y40) 移动了指定距离时，将指定距离的偏离量输入到 (X、Y) 里。

该值通过教示操作自动被算出。

[1]安装头选择 Tab

选择进行输入的安装头。

[2]X 方向选择 Tab

显示选中 Tab 的 X 方向栅格点。

[3]Y 方向选择 Tab

显示选中 Tab 的 Y 方向栅格点。

1304-001

界面展开

2.10Table( 表格 )

3OM-1752

2-68

2.11 单元补正

F3B69

Note

本设定在选项中使用。

Reference

详细内容请参照

“

第七卷多段供料器

”

。

界面展开

1304-001

2.11单元补正
