3OM-1752 1-10 [3] 教示 [ 料盘拉钩拉出 ] 按钮 通过教示料盘拉钩棘爪部分设定的标记位置，对每个装置的料盘拉钩 拉出动作补正值进行教示。 Note 另外需要料盘拉钩拉出教示销。 [ 次段教示 ] 按钮 进行多段供料器托盘的次段教示。 请将多段供料器安装到主机装置后，选择次段教示。 若不进行此教示，托盘就不能顺利转乘到料盘拉钩推车上。 Reference 详细内容请参照 “ 第七卷第三章维…
3OM-1752
1-91304-001

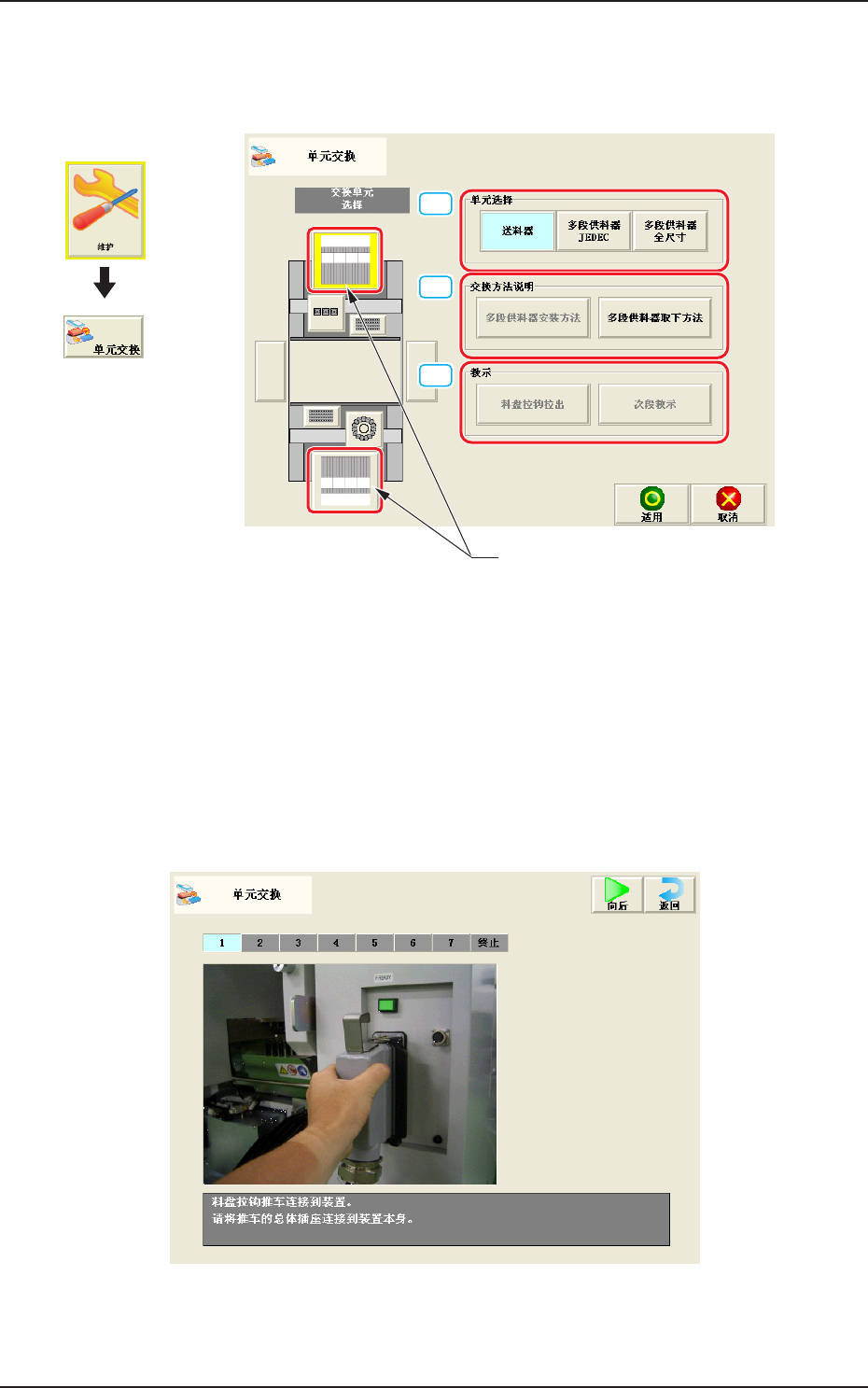

3.3 送料器单元
按下送料器单元按钮，便显示以下界面。
[1]
[2]
[3]
送料器单元按钮
F3A11
[1]单元选择
[ 送料器 ] 按钮 :切换到送料器。
[ 多段供料器JEDEC] 按钮 :切换到 JEDEC 尺寸的多段供料器 ( 选项 )。
[ 多段供料器全尺寸 ] 按钮:切换到全尺寸的多段供料器 ( 选项 )。
[2]交换方法说明
显示
“
多段供料器JEDEC
”
( 选项 )、
“
多段供料器全尺寸
”
( 选项 ) 的
安装方法界面、取下方法界面。
交换方法说明界面F3A12
界面展开
3.3送料器单元
3OM-1752
1-10
[3]教示
[ 料盘拉钩拉出 ] 按钮
通过教示料盘拉钩棘爪部分设定的标记位置，对每个装置的料盘拉钩
拉出动作补正值进行教示。
Note
另外需要料盘拉钩拉出教示销。
[ 次段教示 ] 按钮
进行多段供料器托盘的次段教示。
请将多段供料器安装到主机装置后，选择次段教示。
若不进行此教示，托盘就不能顺利转乘到料盘拉钩推车上。
Reference
详细内容请参照
“
第七卷第三章维护菜单
”
章节。
1304-001
3.3送料器单元
3OM-1752
1-111304-001
4. 单元调整
[1]
F3A13
[1]
“
单元调整
”
子菜单
为显示实行单元调整各功能的操作界面，配置有以下按钮。
功能选择按钮 内容
吸嘴交换 进行手动动作下吸嘴的贴装、收纳的单动动作。
线性传感器 用图表及数值显示并记录装备在各安装头上的线性传感器遮光轨
迹推移。
多段供料器 调整多段供料器 ( 选项 ) 时使用。
传送带 进行传送带宽度的批量设定、手动设定的调整操作。
T3A1
界面展开
4.单元调整
