3OM-1752
1-201304-001
4.2线性传感器
[4]速度
从以下选择减速率。
不减速、10 ～ 90％减速 ( 可按 10％单位选择 )、取消
[5]判定水准
初始值 :0.070
Note
按下 [ 动作 ] 按钮进行全部吸嘴的检出时，若超过判定水准便在吸嘴
选择部显示
“
NG
”
。
[6]动作模式
个别:可以选择一个任意的吸嘴。
在
“
[7]检出吸嘴选择部
”
进行设定。
连续:选择全部吸嘴进行设定。
[7]检出吸嘴选择部
可以选择在
“
[6]动作模式
”
中设定为个别时检出的吸嘴。
[8][ 设定 ] 按钮、[ 取消 ] 按钮
[ 设定 ] 按钮
:设定 [4] ～ [7] 中显示的内容，返回到
“
检出测试
”
界面。
[ 取消 ] 按钮:取消已变更的内容，返回到
“
检出测试
”
界面。
[9][ 动作 ] 按钮
以设定的内容检出吸嘴。
[10]线性测量 ( 传感器 ) 遮光轨迹显示部
图表显示在
“
[12]吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
[11]计测值显示部
数值显示在
“
[12]吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
用右侧的箭头滚动显示数据。
[12]吸嘴选择部
显示所选安装头的吸嘴。
按下吸嘴编号，便进行吸嘴选择 / 解除。
进行检出测试，便显示其结果。
按下结果显示部分，在
“
[10]
线性测量遮光轨迹显示部
”
及
“
[11]
计测值显示部
”
中显示选定吸嘴的检出结果。
3OM-1752
1-21
4.2.3 补正数据读取
[1]
[2]
[3]
[4]
F3A18
[1][LS 补正数据读出 ] 按钮
从线性传感器放大器读入指定安装头的线性传感器补正数据。
[2]主版本
显示 [1][LS 补正数据读出 ] 按钮读入的数据的主版本
[3]辅助版本
显示 [1][LS 补正数据读出 ] 按钮读入的数据的辅助版本。
[4]补正数据
显示 [1][LS 补正数据读出 ] 按钮读入的数据的内容。
1304-001
界面展开
4.2线性传感器
3OM-1752
1-22

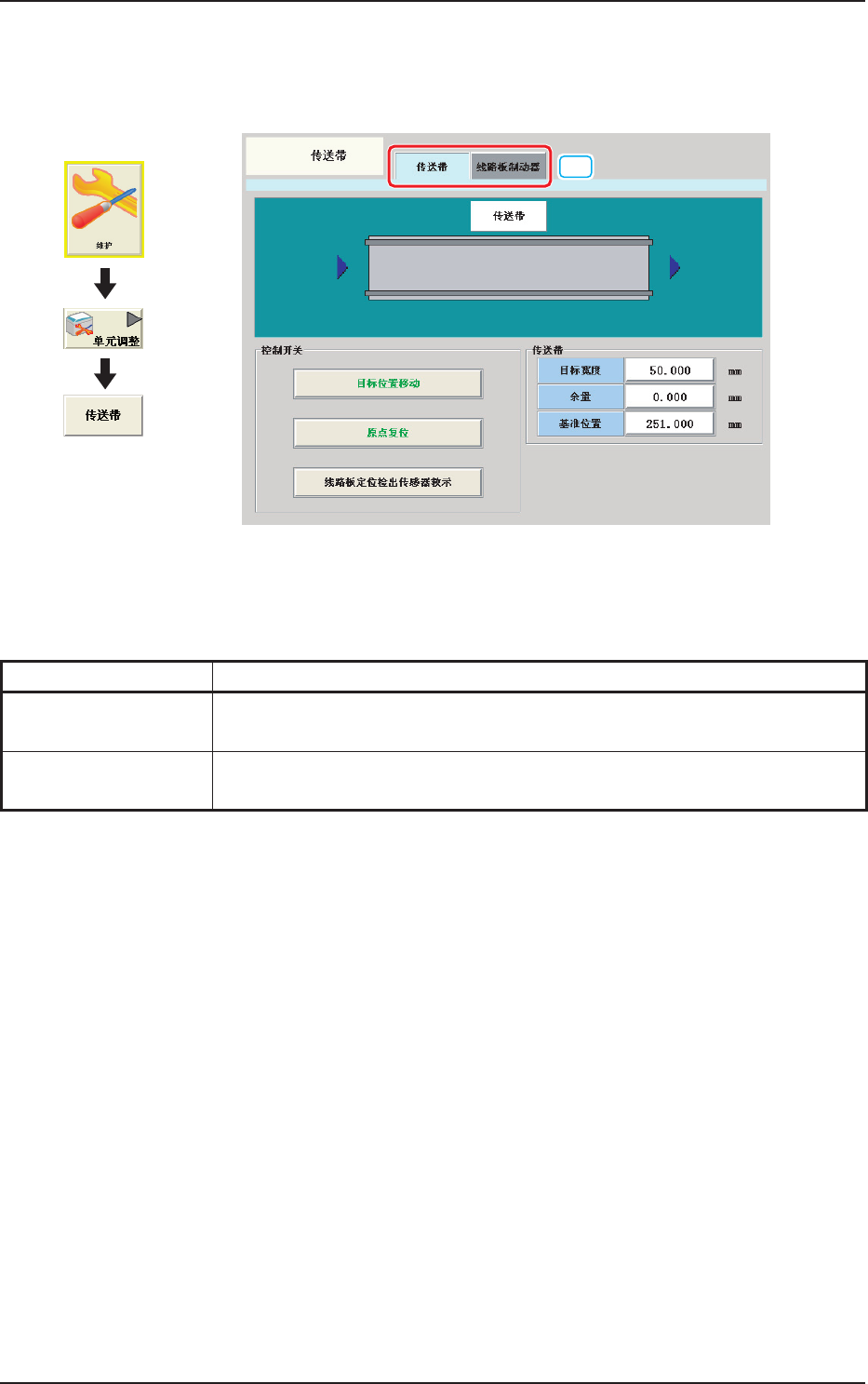

4.3 传送带
进行传送带宽度的批量设定、手动设定的调整操作。
[1]
“
传送带
”
界面F3A19
[1]Tab
“
传送带
”
界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。
Tab 内容
传送带 显示传送带操作界面。
线路板制动器 显示线路板制动器操作界面。
T3A3
界面展开
1304-001
4.3传送带
