3OM-1752
1-35
(6)按下 [ 教示实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。
( 进行元件识别照相机照明的教示。)
(7)按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )，打开相应模块的
开闭盖。
(8)拆卸设置的元件识别照明教示用治具。
Notice
如果不拆取照明教示用治具，就会损坏安装头。
(9)按下 [ 治具取除 ( 拆取 ) 确认 ] 按钮。
(10)按下 [ 保存 ] 按钮，保存教示结果。
(11)关闭开闭盖，按下机盖锁定开关 ([ 机盖 READY] 按钮 )。
1304-001
5.4元件认识相机 ( 识别照相机 ) 照明
3OM-1752
1-36

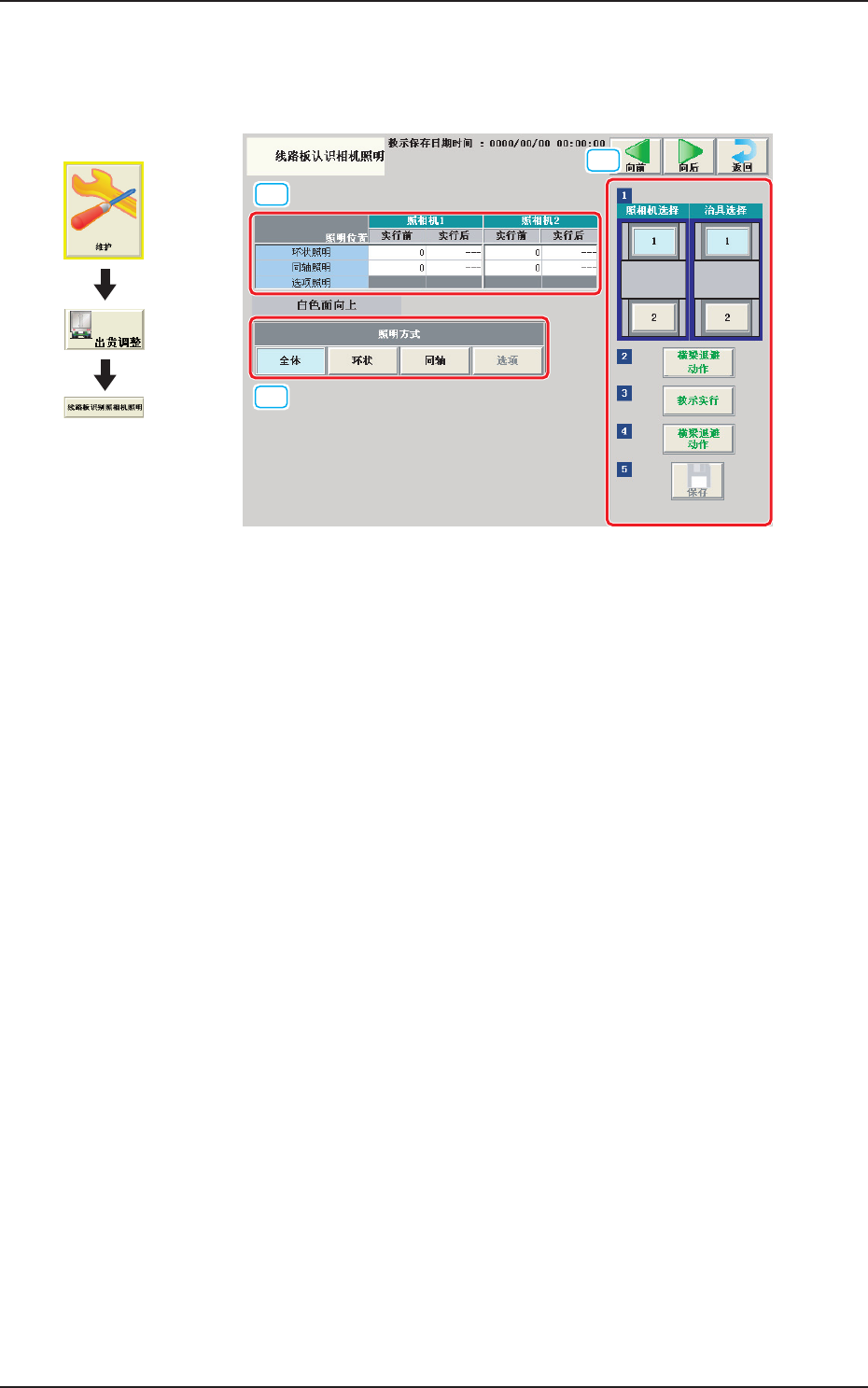

5.5 线路板认识相机 ( 识别照相机 ) 照明
进行线路板识别照相机的照明教示。
[1]
[2]
[3]
F3A30
[1]教示数据显示部
显示指定照相机的各照明方式的补正值数据。
[2]教示步骤显示部
配置有教示中使用的按钮。
照相机选择
用图像显示表示线路板识别照相机的按钮。
请选择进行教示的线路板识别照相机。
治具选择
请选择设置治具的模块。
[ 横梁退避动作 ] 按钮
将 XY 横梁移动到原点。
[ 教示实行 ] 按钮
实行教示。
[ 横梁退避动作 ] 按钮
退避 XY 横梁。
[ 拆取治具确认 ] 按钮
确认治具拆取的按钮。
1304-001
界面展开
5.5线路板认识相机 ( 识别照相机 ) 照明
3OM-1752
1-371304-001
[保存]按钮
保存教示结果。
[3][ 照明方式 ] 按钮
从以下项目选择照相机 1、照相机 2 的照明方式。
全体
: 进行环状照明、同轴的教示。
环状
: 进行环状照明的教示。
同轴
: 进行同轴照明的教示。
选项
:
•
线路板识别照相机照明教示用治具
进行线路板识别照相机照明的教示时，使用如下治具元件。
请在实行教示前，组合教示用玻璃治具安装辅助用具，设置到线路板识别
照相机上，结束教示后拆卸。
教示用玻璃治具安装辅助用具1
(JG-0287,KYF-M8840-00)
教示用玻璃治具
(JG-0286,KYF-M8830-00)
F3A31
Notice
请正确设置教示用玻璃治具安装辅助用具，不要使其悬浮。
如果设置状态不良，就会损坏
安装头。
