4-9 4 6 거즈 롤 을 가이드에 통과시킵니다 . 좌우의 평 행 을 유지 하 면서 , 우 측 그 림 과 같이 거 즈 롤을 가 이 드 에 통과 시켜 주십시 오 . 67 40 4-N 3-00 c 주의 거 즈 롤의 이 면 ( 뒷 면 ) 은 사 용 하지 마십시 오 . 7 새로 운 거즈 롤의 선단을 와인딩 축에 끼운 롤 심지에 고 정 시킵니다 . 거 즈 롤의 감김 이 원활하 게 되 도 록 접착 테이…
4-8
4
5.1 같은 롤 사이즈를 사용할 경우
1
커버를 오픈합니다 .
1. 「셋업」탭의 [ 셋업전환 위치이동 ]-「마스크
셋업」을 선택합니다 .
2. DOOR LOCK 램프가 소등되면 , 커버를 열어
주십시오 .
c
주의
비상정지 버튼은 , 비상시에 장비를 즉시 정지시킬 때 사용합
니다 . 평상시에는 사용하지 말아 주십시오 .
n
요점
736x736 이상의 마스크는 , 탈착해 주십시오 .
2
와인딩 축의 사용종료 거즈 롤을 분리
합니다 .
사용종료한 거즈 롤을 왼쪽으로 밀면서 , 와인딩
축 ( 하부 ) 으로부터 분리합니다 . 이 때 , 롤 심지
의 우측단에 끼워져 있는 축 홀더도 같이 빼 주십
시오 .
3
상부 롤 축에 남아 있는 롤 심지를
와인딩 축에 바꿔 끼웁니다 .
상부의 빈 롤 심지를 왼쪽으로 밀고 , 심지의 오른
쪽에 끼워넣은 축 홀더채로 분리해서 , 와인딩 축
( 하부 ) 에 끼웁니다 .
4
새로운 거즈 롤 심지에 축 홀더를 끼웁
니다 .
사용 종료한 거즈 롤 심지의 우측단에 끼워져 있는
축 홀더를 빼고 , 새로운 거즈 롤 심지의 우측단에
끼워넣습니다 .
67403-N3-00
c
주의
레인 2 는 , 축 홀더를 끼우는 방향이 반대로 되어 있으므로 ,
주의해 주십시오 .
n
주의
축 홀더를 새로운 거즈 롤 심지에 끼워 넣을 때 , 거즈 롤의 공
급 회전방향에 주의해 주십시오 .
5
새로운 거즈 롤을 상부 롤 축에 끼웁
니다 .
거즈 롤을 왼쪽으로 밀면서 , 상부 롤 축에 끼워 주
십시오 . 축 홀더의 가이드가 확실하게 끼워져 있
는지 확인해 주십시오 .
축 홀더 끼우기
Step 4
축 홀더
거즈 롤 공급회전 방향
4-9
4
6
거즈 롤을 가이드에 통과시킵니다 .
좌우의 평행을 유지하면서 , 우측 그림과 같이 거
즈 롤을 가이드에 통과시켜 주십시오 .
67404-N3-00
c
주의
거즈 롤의 이면 ( 뒷면 ) 은 사용하지 마십시오 .
7
새로운 거즈 롤의 선단을 와인딩 축에
끼운 롤 심지에 고정시킵니다 .
거즈 롤의 감김이 원활하게 되도록 접착 테이프 등
을 사용해서 고정시키고 , 와인딩 축을 2~3 번 회
전시켜서 거즈 롤을 감아 주십시오 .
8
커버를 닫고 ,「READY」버튼을 누릅
니다 .

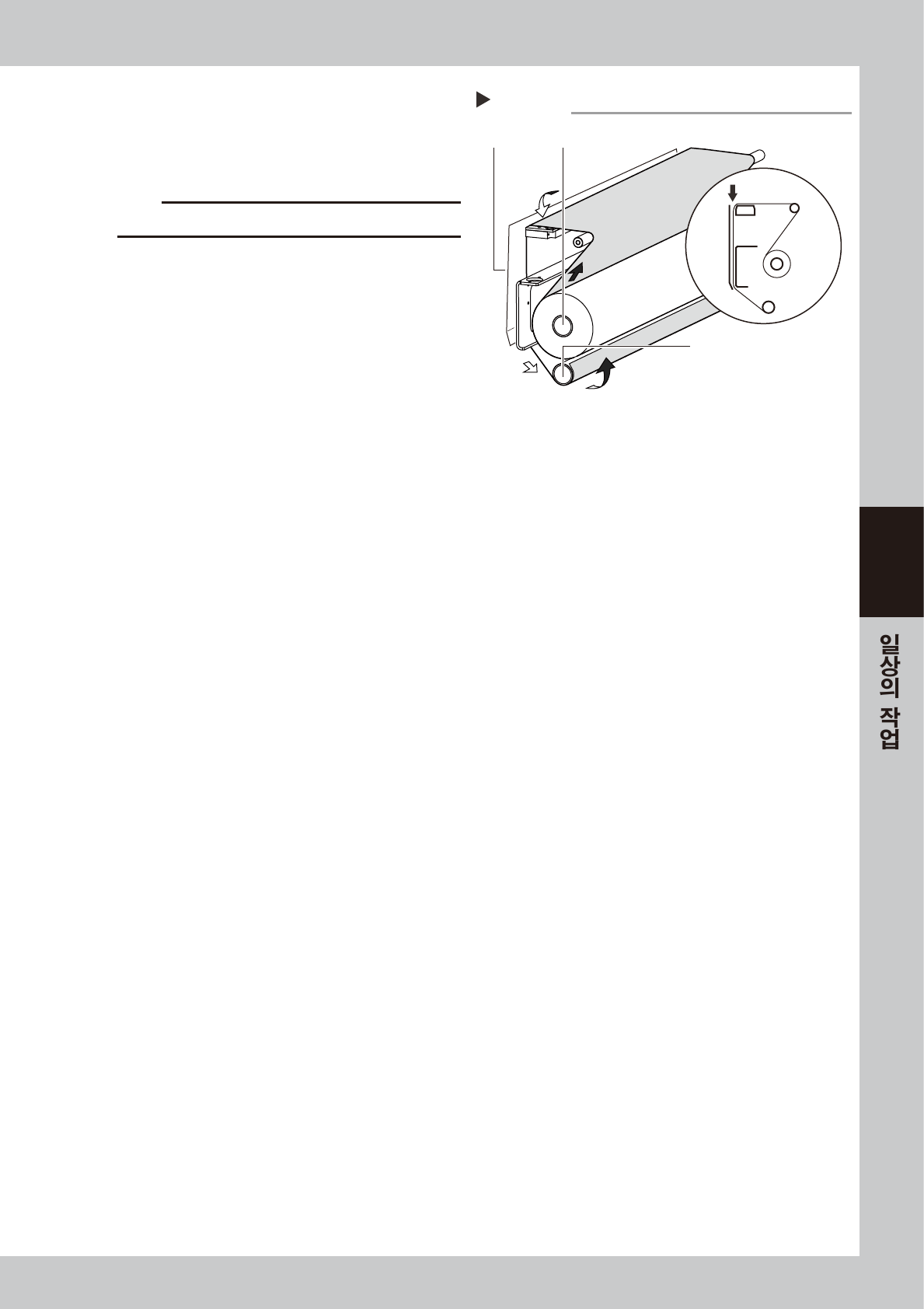

거즈 롤의 세팅방법
Step 6
와인딩 축
새로운 거즈 롤배면 커버
4-10
4
5.2 롤 사이즈를 변경할 경우
셋업전환 등으로 롤 사이즈를 변경할 경우는, 전용의 클리너 폭 변경 유닛( 옵션 ) 을 사용할 필요가 있습니
다.
■ 클리너 폭 변경 유닛
부품번호 부품명칭 비고
KHT-M36C0-00X ROLL UNIT 530 축 홀더 2 세트 , 롤 심지 , 플레이트 (530 ｍｍ用 )
KHT-M36C0 -A 0X ROLL UNIT 440 축 홀더 2 세트 , 롤 심지 , 플레이트 (440 ｍｍ用 )
KHT-M36C0-B0X ROLL UNIT 360 축 홀더 2 세트 , 롤 심지 , 플레이트 (360 ｍｍ用 )
KHT-M36C0-C0X ROLL UNIT 260 축 홀더 2 세트 , 롤 심지 , 플레이트 (260 ｍｍ用 )
1
커버를 오픈합니다 .
1. 「셋업」탭의 [ 셋업전환 위치이동 ]-「마스크
셋업」을 선택합니다 .
2. DOOR LOCK 램프가 소등되면 , 커버를 열어
주십시오 .
c
주의
비상정지 버튼은 , 비상시에 장비를 즉시 정지시킬 때 사용합
니다 . 평상시에는 사용하지 말아 주십시오 .
2
롤 페이퍼를 자릅니다 .
감는쪽 ( 하부 ) 롤을 빼서 롤 페이퍼를 잘라 주십
시오 .
67405-N3-00
3
공급쪽 ( 상부 ) 의 롤도 분리합니다 .
공급쪽 롤도 감는쪽 롤과 같은 식으로 분리해서 ,
전부 제거해 주십시오 .
c
주의
플레이트를 교환하지 않고 다른 사이즈의 롤을 사용하면 ,
용제가 유출되거나 , 클리닝 효과가 저하될 경우가 있습니다 .
반드시 적정한 사이즈로 교환해 주십시오 .
4
플레이트를 탈착합니다 .
클리닝용 용제의 분출구인 플레이트를 육각렌치를
사용해서 탈착해 주십시오 .
67406-N3-00

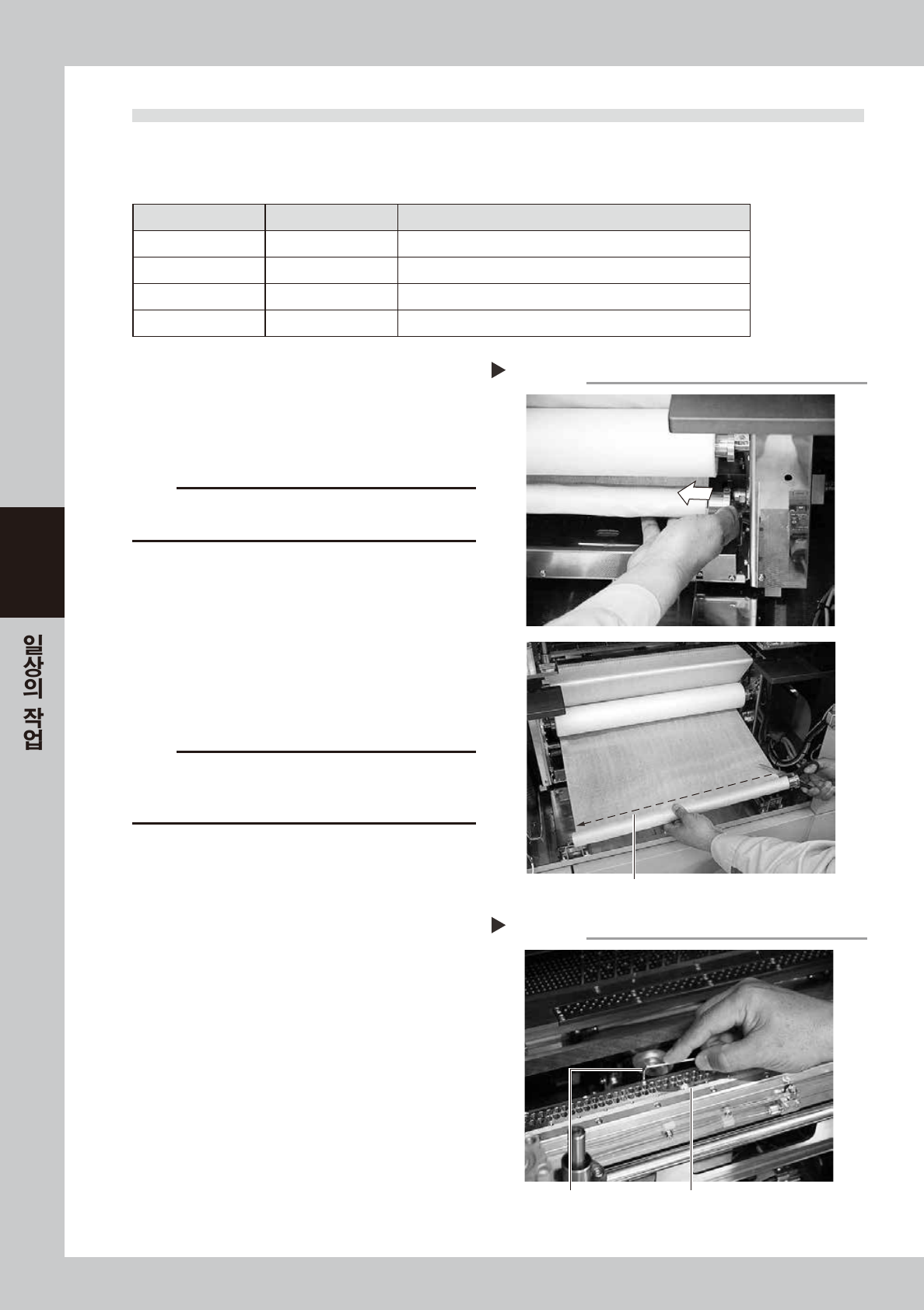

롤 페이퍼의 분리
Step 2
자른다
플레이트의 탈착
Step 4
플레이트
육각렌치
