5.2 롤 사이즈를 변경할 경우
셋업전환 등으로 롤 사이즈를 변경할 경우는, 전용의 클리너 폭 변경 유닛( 옵션 ) 을 사용할 필요가 있습니
다.
■ 클리너 폭 변경 유닛
부품번호 부품명칭 비고
KHT-M36C0-00X ROLL UNIT 530 축 홀더 2 세트 , 롤 심지 , 플레이트 (530 ｍｍ用 )
KHT-M36C0 -A 0X ROLL UNIT 440 축 홀더 2 세트 , 롤 심지 , 플레이트 (440 ｍｍ用 )
KHT-M36C0-B0X ROLL UNIT 360 축 홀더 2 세트 , 롤 심지 , 플레이트 (360 ｍｍ用 )
KHT-M36C0-C0X ROLL UNIT 260 축 홀더 2 세트 , 롤 심지 , 플레이트 (260 ｍｍ用 )
1
커버를 오픈합니다 .
1. 「셋업」탭의 [ 셋업전환 위치이동 ]-「마스크
셋업」을 선택합니다 .
2. DOOR LOCK 램프가 소등되면 , 커버를 열어
주십시오 .
c
주의
비상정지 버튼은 , 비상시에 장비를 즉시 정지시킬 때 사용합
니다 . 평상시에는 사용하지 말아 주십시오 .
2
롤 페이퍼를 자릅니다 .
감는쪽 ( 하부 ) 롤을 빼서 롤 페이퍼를 잘라 주십
시오 .
67405-N3-00
3
공급쪽 ( 상부 ) 의 롤도 분리합니다 .
공급쪽 롤도 감는쪽 롤과 같은 식으로 분리해서 ,
전부 제거해 주십시오 .
c
주의
플레이트를 교환하지 않고 다른 사이즈의 롤을 사용하면 ,
용제가 유출되거나 , 클리닝 효과가 저하될 경우가 있습니다 .
반드시 적정한 사이즈로 교환해 주십시오 .
4
플레이트를 탈착합니다 .
클리닝용 용제의 분출구인 플레이트를 육각렌치를
사용해서 탈착해 주십시오 .
67406-N3-00
롤 페이퍼의 분리
Step 2
자른다
플레이트의 탈착
Step 4
플레이트
육각렌치
4-11
4
5

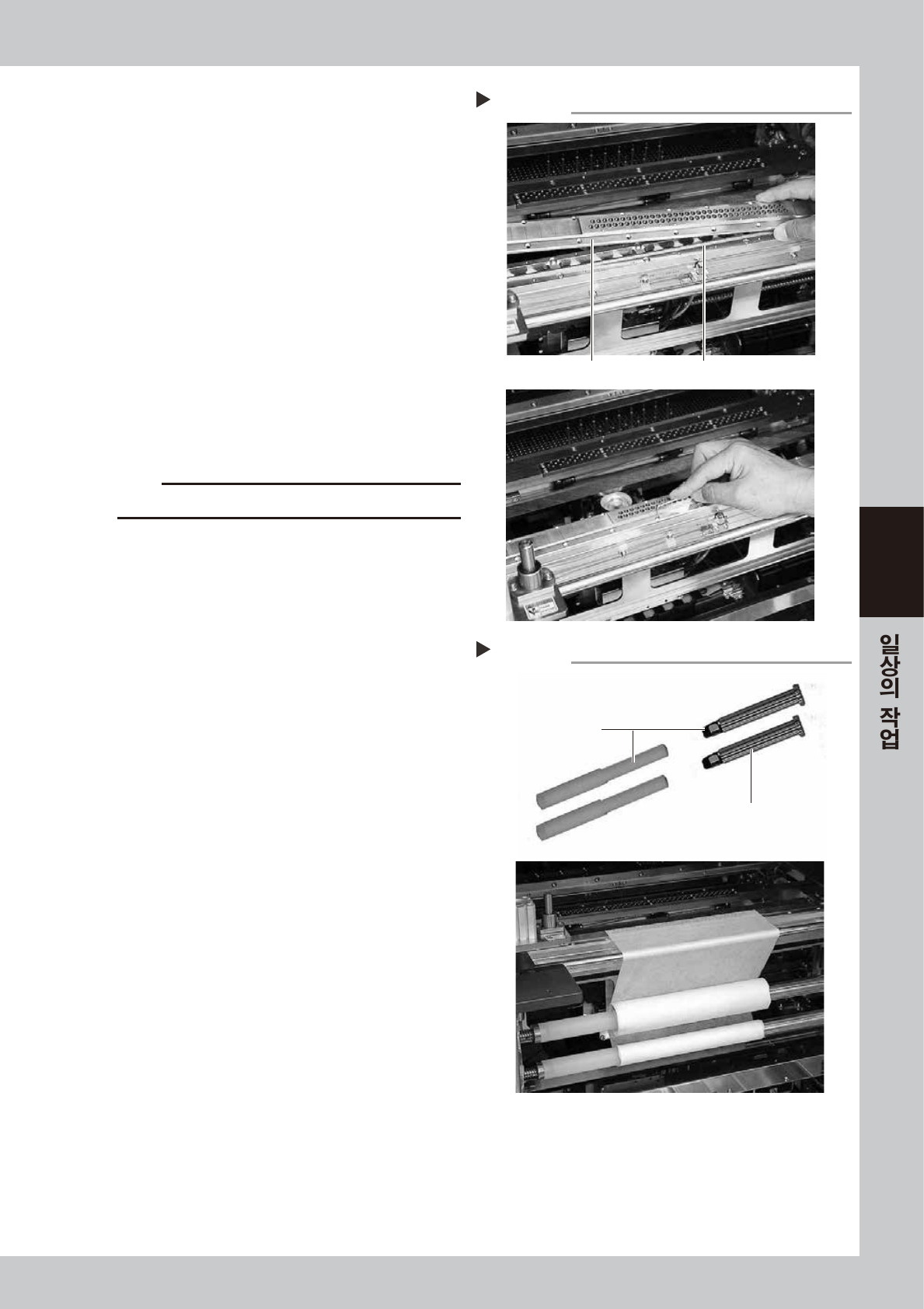

교환할 플레이트를 장착합니다 .
사용할 롤 페이퍼 폭에 맞는 플레이트를 장착해
주십시오 .
67407-N3-00
6
공급쪽 ( 상부 ) 의 롤에 축 홀더를 장착
합니다 .
롤 페이퍼의 방향에 주의해서 양 사이드에 축 홀
더를 끼워주십시오 .
7
감는쪽 ( 하부 ) 의 롤을 장착합니다 .
공급쪽과 같은 식으로 롤 심지에 축 홀더를 끼우고
세팅위치에 장착해 주십시오 .
67408-N3-00
8
거즈 롤을 가이드에 통과시킵니다 .
좌우의 평행을 유지하면서 , 거즈 롤을 가이드에
통과시켜 주십시오 .
c
주의
거즈 롤의 이면 ( 뒷면 ) 은 사용하지 마십시오 .
9
새로운 거즈 롤의 선단을 와인딩 축에
끼운 롤 심지에 고정시킵니다 .
거즈 롤의 감김이 원활하게 되도록 접착 테이프 등
을 사용해서 고정시키고 , 와인딩 축을 2~3 번 회
전시켜서 거즈 롤을 감아 주십시오 .
0
커버를 닫고 ,「READY」버튼을 누릅
니다 .
플레이트의 장착
Step 5
플레이트(교환용) 용제가 고이는 부분
어댑터(축 홀더)의 장착
Step 7
구동측 롤 어댑터
(축 홀더)
이 부분을 롤의 심지에
끼운다
4-12
4

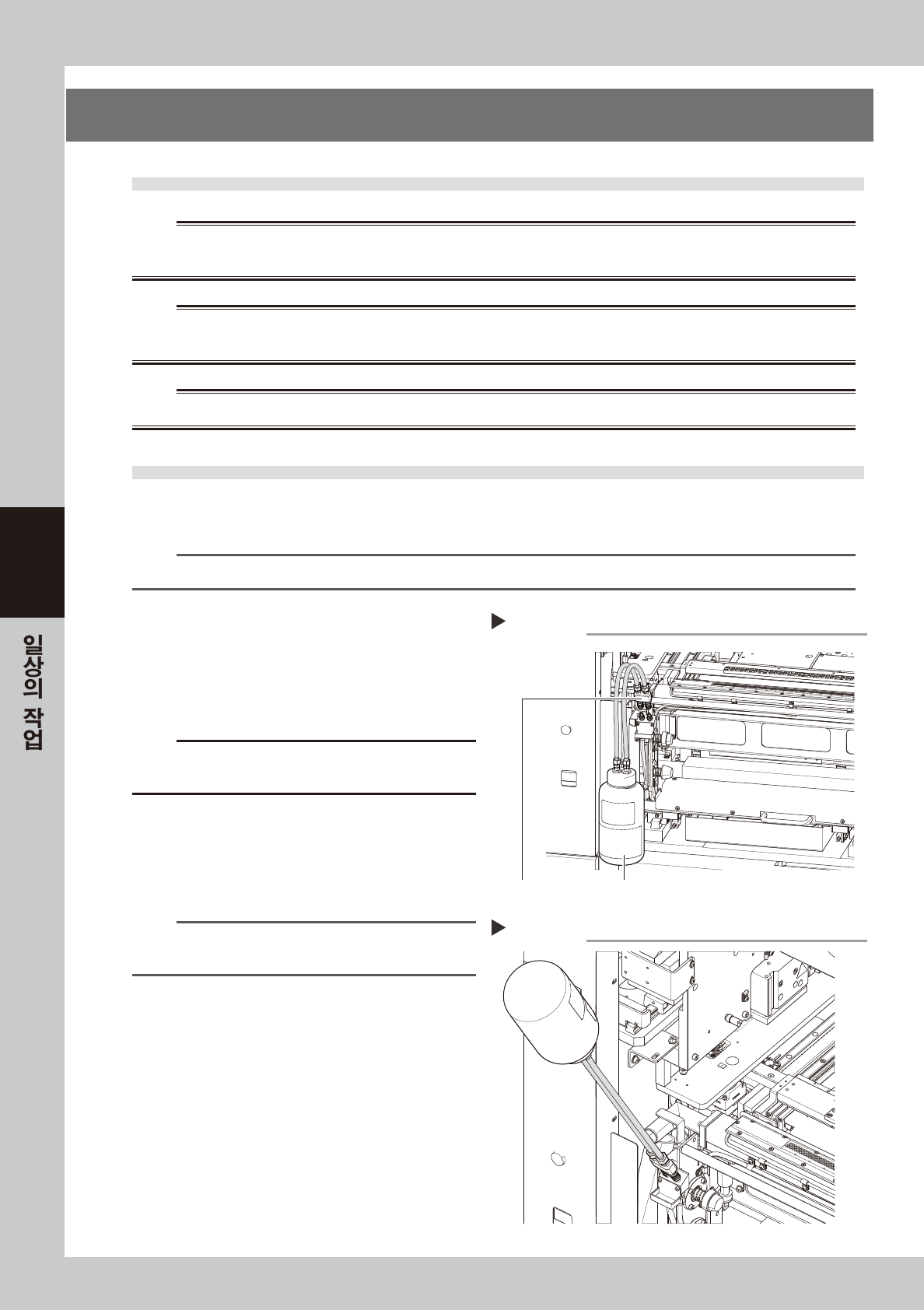

6. 클리닝용 용제
6.1 용제 사용상의 주의사항
w
경고
클리닝용 용제에는 이소프로필 알코올 또는 에틸알코올 이외에는 사용하지 마십시오 . 다른 용제를 사용하면 인화할 우려가
있습니다 .
w
경고
아세톤은 절대로 사용하지 마십시오 . 용제튜브나 클리닝 장치를 열화시켜서 세정액이 샐 우려가 있습니다 . 또한 사용한 클리
닝용 알코올은 반복해서 사용하지 마십시오 .
w
경고
이소프로필 알코올을 사용할 경우에는 , 취급에 주의하여 주십시오 . 장시간 들이마시면 신체에 해를 끼칠 가능성이 있습니다 .
6.2 용제의 보급방법
클리닝용 용제가 적어지면 용제가 펌프까지 도달하지 않게 됩니다. 그럴 경우 에러 화면이 표시되며, 습식
클리닝을 할 수 없게 됩니다. 다음과 같은 순서에 따라 전용 툴을 사용해서 용제를 보급해 주십시오 .
n
요점
작업하기 전에 , 용제는 원활하게 공급되도록 꽉 채워 두십시오 . 또 , 보틀의 캡은 확실하게 잠겨 있는지 확인해 주십시오 .
1
커버를 오픈합니다 .
1. 「셋업」탭의 [ 셋업전환 위치이동 ]-「마스크
셋업」을 선택합니다 .
2. DOOR LOCK 램프가 소등되면 , 커버를 열어
주십시오 .
c
주의
비상정지 버튼은 , 비상시에 장비를 즉시 정지시킬 때 사용합
니다 . 평상시에는 사용하지 말아 주십시오 .
2
노즐을 조인트부에 끼웁니다 .
용제가 들어 있는 전용 툴 ( 용제 보급용 보틀 ) 의
노즐을 용제 탱크의 보급용 조인트에 끼워 넣어 주
십시오 .
n
요점
반송방향이 우측 흐름의 경우, 보급용 조인트부는 정면의
좌측과 배면의 우측에 있습니다.
67409-N3-00
3
용제를 주입합니다 .
보틀을 거꾸로 해서 용제를 주입시켜 주십시오 .
67410 - N3- 00
용제의 보급
Step 3
노즐 끼우기
Step 2
용제 보급용 보틀조인트부
