4-13
4
4
전용 툴을 뺍니다 .
용제의 보급이 완료되면 자동적으로 전용 툴로부
터의 공급이 중단됩니다 . 전용 툴을 조인트부에서
빼 주십시오 .
67411-N3- 00
5
커버를 닫고 ,「READY」버튼을 누릅
니다 .
6
용제를 용제 도달 센서부까지 보급합니
다.
1. 장치 화면에서「클리너」탭을 선택합니다 .
2. [ 용제 펌프 ] 버튼을 눌러서「용제 도달 센서」
부 까지 용제를 보급합니다 .
3. 거즈 롤에 용제가 스며들기 시작하면 펌프를
중단합니다 .
68407-N3-00
7
보급 상태를 확인합니다 .
장비 상부의 표시등인 노란색 램프와 조작화면의
스테이터스 에리어의「에러」표시가 꺼진 것을 확
인해 주십시오 .

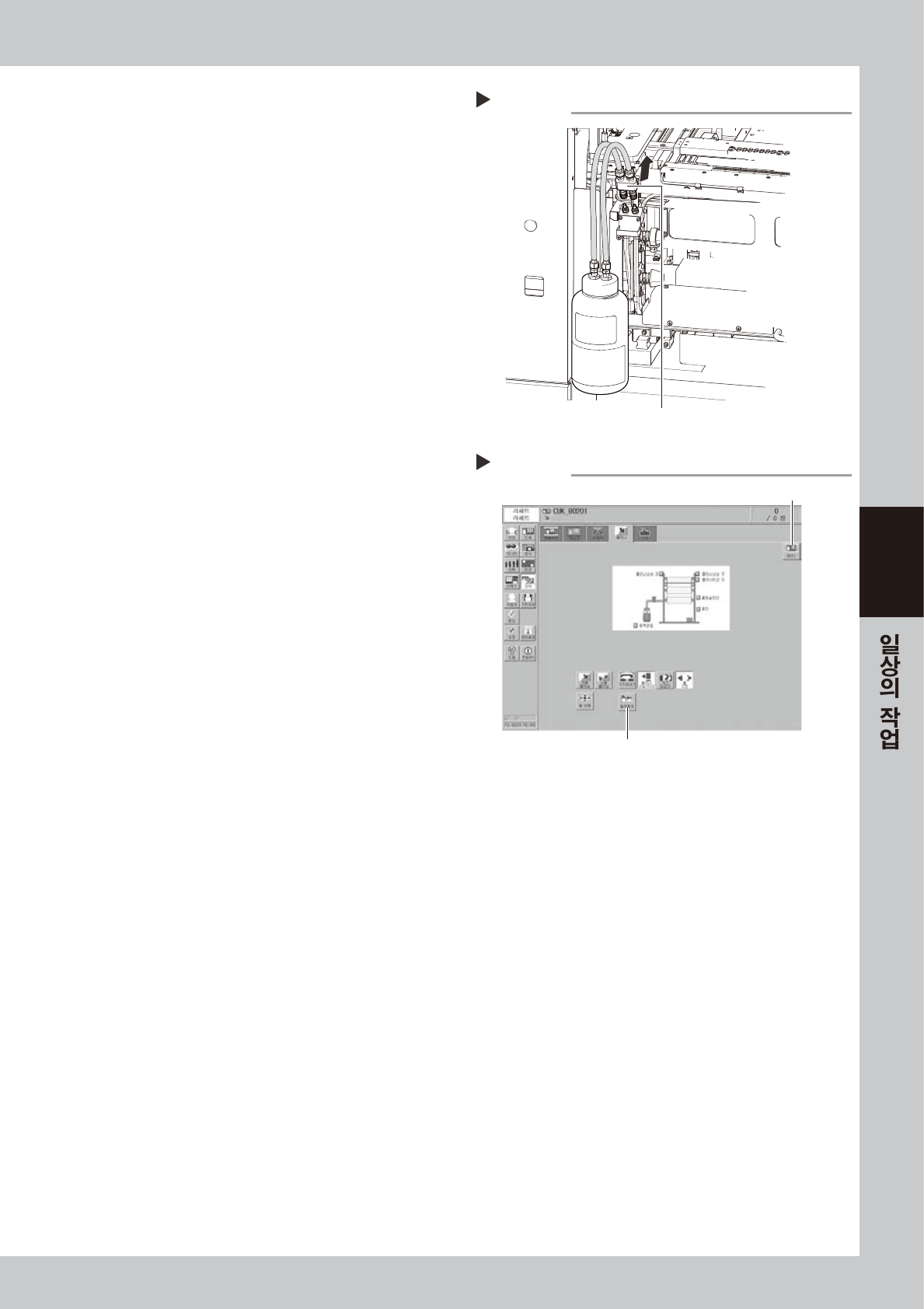

전용 툴 빼기
Step 4
조인트부에서 당겨서 뺀다
용제 펌프
Step 6
이 버튼을 누른다
[레인전환] 버튼
4-14
4

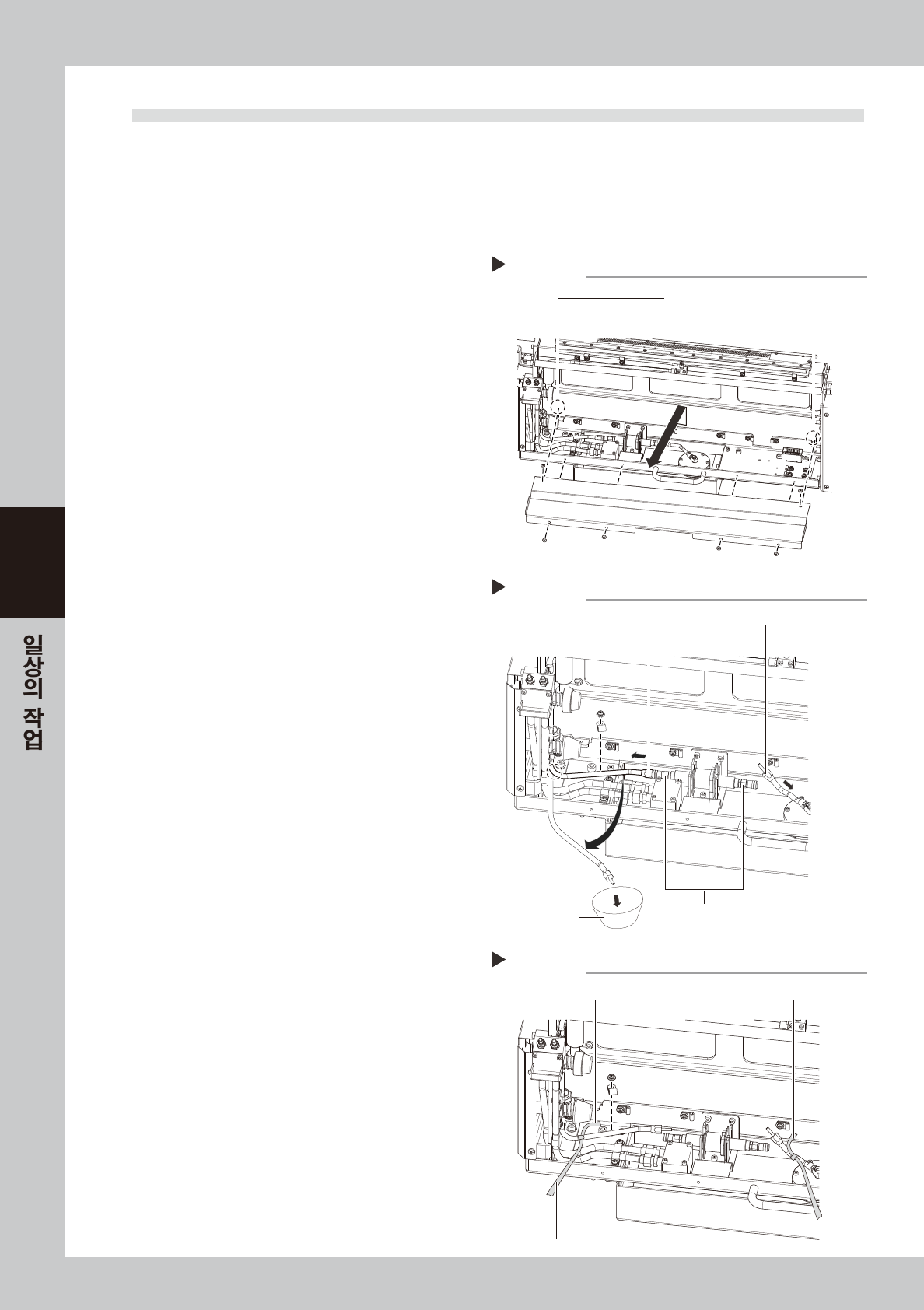

6.3 장기보관할 경우의 작업방법
용제 펌프를 장기간 ( 약 6 개월 이상 ) 사용하지 않을 경우에는 , 내부가 건조되어 동작불량의 원인이 될 수
수 있습니다. 이것을 방지하기 위해 펌프부의 용제 경로를 차단할 필요가 있습니다. 다음과 같이 작업순서
에 대해서 설명합니다.
■ 용제 경로의 차단방법
1
클리너 커버를 탈착합니다 .
1. 클리너 커버의 뒤쪽을 고정하고 있는 나사 2 개
( 우측그림의 둥근점선 부분 ) 를 풉니다 . ( 완
전히 분리할 필요는 없습니다 .)
2. 계속해서 앞쪽에 있는 4 군데의 나사를 분리합
니다 .
3. 위로 들어 올려서 앞쪽으로 당기면 커버를 탈
착시킬 수 있습니다 .
67412 -N3- 0 0
2
조인트를 분리합니다 .
헤드쪽과 탱크쪽 2 군데의 조인트를 셔트오프 변
부착 조인트로부터 분리합니다 .
헤드쪽의 조인트를 떼어낼 때에는 , 호스내에 남아
있는 알코올이 흘러나올 수 있으므로 , 주의해 주
십시오 .
1. 우측 그림의 점선부분의 호스를 구부린 상태에
서 헤드쪽의 조인트를 뺍니다 .
2. 용기 등을 준비하고 , 구부린 부분을 풀어서 용
기에 알코올을 배출시킵니다 .
3. 탱크쪽의 조인트는 , 분리한 후 곧바로 위로 향
하게 해서 호스내의 알코올을 탱크쪽으로 빠지
게 합니다 .
67413-N3-00
3
분리시킨 호스에 마킹합니다 .
Step2 에서 분리한 2 개의 호스부에 노란색 리본
등을 감아서 마킹해 둡니다 .
67414-N3-0 0
4
클리너 커버를 부착합니다 .
Step1 에서 커버를 탈착시킨 순서와 역순으로 클
리너 커버를 부착합니다 . 호스를 분리해 놓은 것
을 알 수 있도록 커버 바깥쪽에서 리본이 보이도록
부착해 주십시오 .
■ 복구방법
「용제 경로의 차단방법」과 역순으로 호스를 접속시키
고 ,「6.2 용제의 보급방법」을 참조해서 용제를 보급합
니다 .
보급이 완료되면 , 용제 펌프가 정상적으로 동작되는지
확인해 주십시오 .
클리너 커버의 탈착
Step 1
우선 이 2군데의 나사를 조금 풀어둔다
조인트의 분리
Step 2
조인트 (헤드쪽)
셔트오프 변 부착 조인트
용기
조인트 (탱크쪽)
호스의 마킹
Step 3
마킹 (노란색 리본 등) 마킹
커버의 바깥쪽에서 보이도록 한다
4-15
4

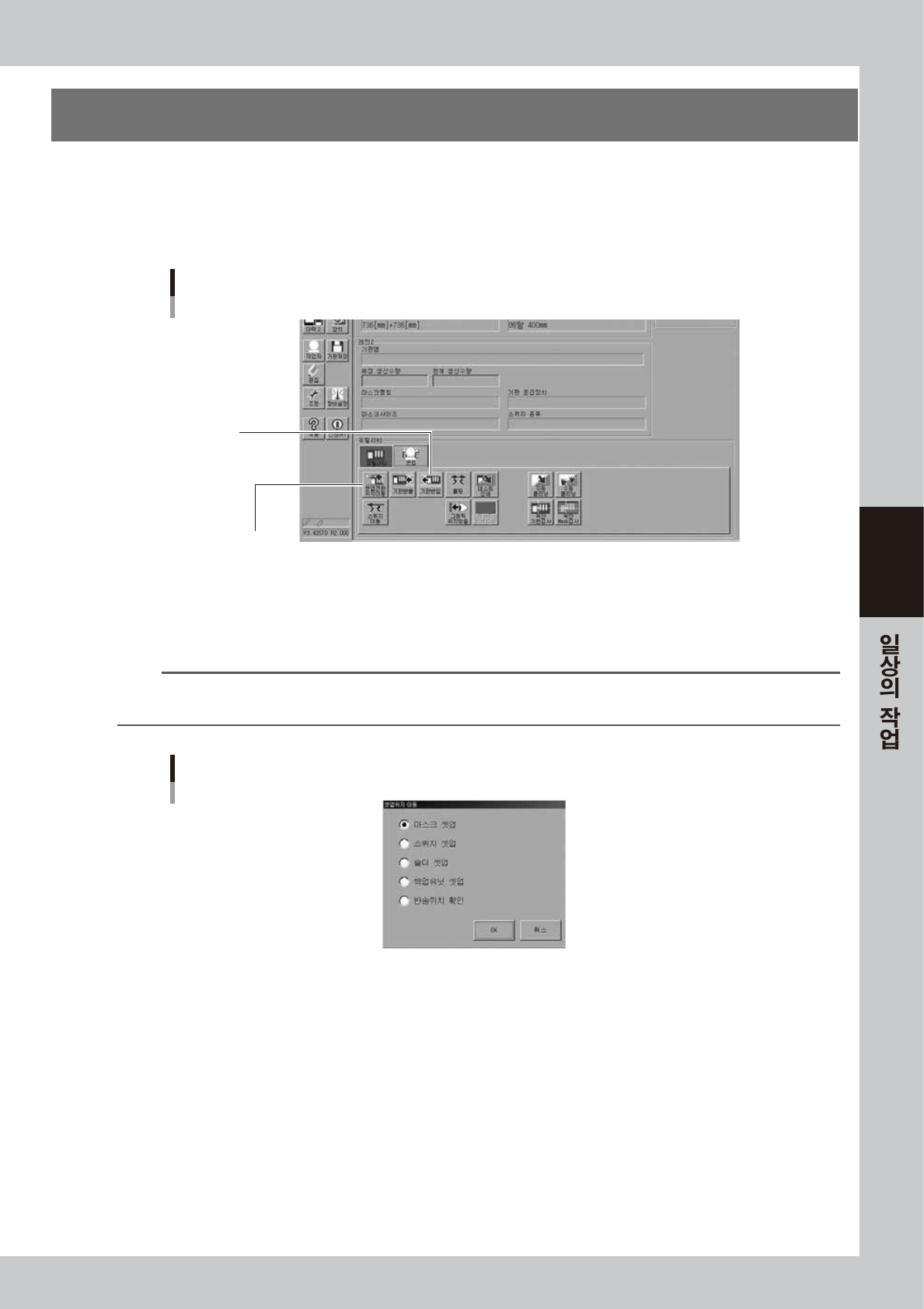

7. 인쇄부의 셋업
준비한 마스크를 인쇄부에 클램프하고 , 스퀴지를 헤드에 장착합니다 .
1
셋업 화면의 유틸리티내의「셋업」탭을 선택합니다 .
컨베이어 유닛의 셋업전환은 , 다음 화면에서 실행합니다 .
셋업화면
「셋업」탭
Step 5:
[기판반입] 버튼
Step 2:
[셋업전환 위치이동] 버튼
68405-N3-00
2
셋업 화면의 [ 셋업전환 위치이동 ] 버튼을 누릅니다 .
「마스크 셋업」을 선택해 주십시오 .
n
요점
양 레인을 사용해서 생산할 경우는「레인번호 선택」대화창이 표시되므로 , 레인을 선택해 주십시오 . 생산중인 레인은 비활성
화되어 있습니다.
「셋업위치 이동」대화창
68406-N3-00
