4-16
4
3
DOOR LOCK 램프가 소등되면 , 안전커버를 오픈할 수 있습니다 .
4

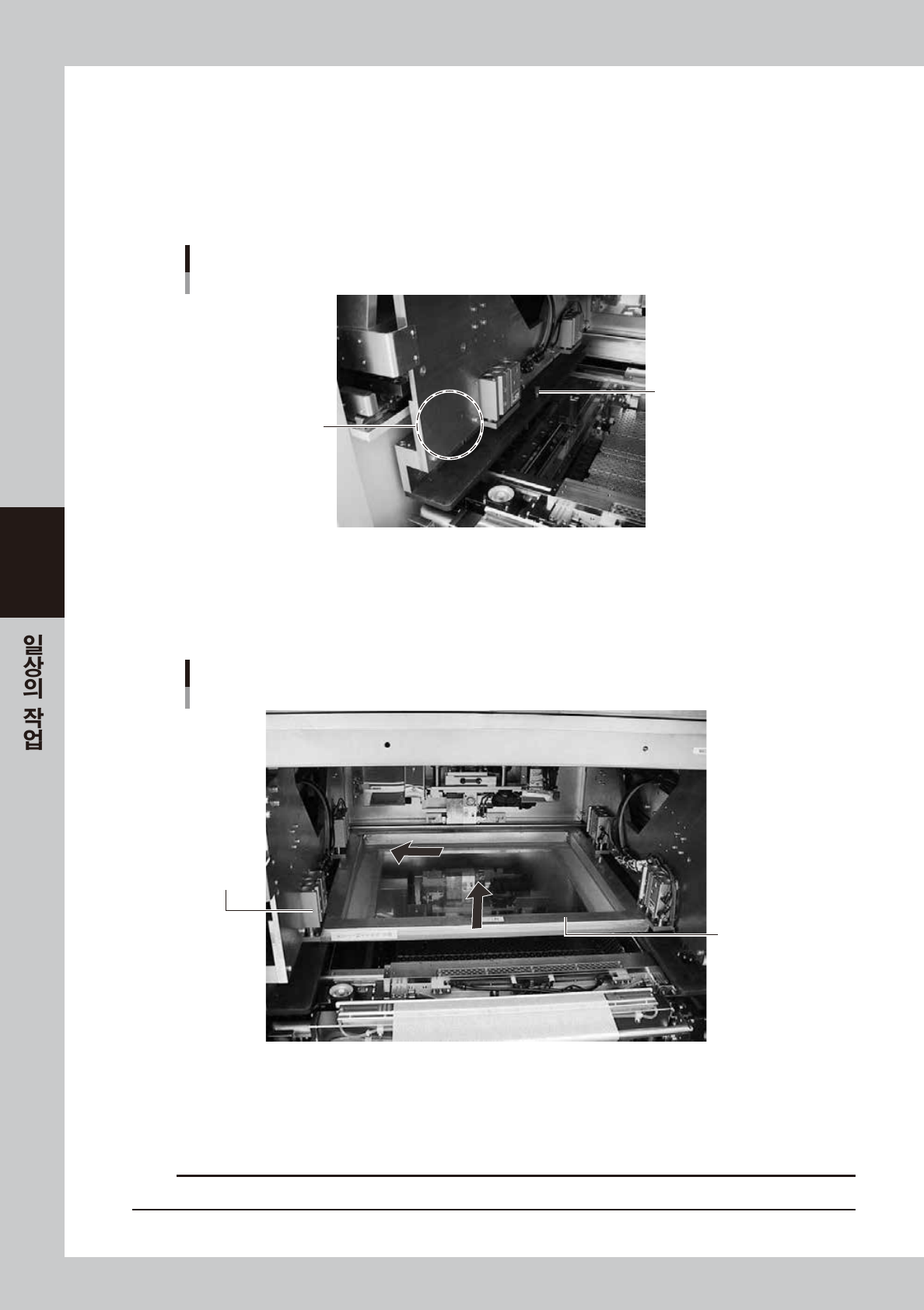

스톱퍼 핀의 위치를 확인 , 또는 변경합니다 .
전회와 다른 사이즈의 마스크를 사용할 경우는 , 인쇄테이블 좌측의 스톱퍼 핀 위치 (W 및 L) 를 변경할
필요가 있습니다 . 상부도어 안쪽에 부착되어 있는 그림 또는 본 장의「7.1 마스크 사이즈와 마스크 스톱
퍼 핀 위치」를 참고해서 마스크 스톱퍼 핀을 올바른 위치에 끼워 주십시오 .
마스크 스톱퍼 핀
L방향
마스크 스톱퍼 핀
사용하지 않을시에는
여기에 수납해 둔다
67415 -N3- 00
5
마스크를 스톱퍼에 닿게합니다 .
마스크 프레임을 수평으로 유지하면서 , 인쇄 테이블 안쪽의 스톱퍼 핀에 맞춰서 좌측의 스톱퍼 핀에 닿
도록 합니다 .
마스크의 세팅
마스크 클램프
마스크 프레임
67416-N3- 0 0
6
마스크를 클램프합니다 .
마스크를 인쇄 테이블의 좌측 안쪽에 대이게 한 상태에서 , 장비 우측의 마스크 클램프 스위치를 오른쪽
으로 돌려서 마스크를 클램프 해 주십시오 .
c
주의
마스크 클램프 유니트에 손가락이 끼이지 않도록 주의해 주십시오 .
4-17
4
7
스퀴지 헤드를「탈착위치」로 이동시킵니다 .
1. 안전커버를 닫고 ,「READY」버튼을 누른후 , 셋업화면의 [ 스퀴지 이동 ] 버튼을 눌러 주십시오 .
참고
양 레인을 사용해서 생산하고 있을 경우는「테이블 선택」대화창이 표시되므로 , 테이블을 선택해 주십시오 .
2. 「탈착위치」를 선택하고 , [OK] 버튼을 누릅니다 . 스퀴지 헤드가 탈착위치 ( 앞쪽 ) 로 이동합니다 .
스퀴지 헤드의 이동
68408-N3-00
8
셋업화면의 [ 셋업전환 위치이동 ] 버튼을 누릅니다 .
n
요점
양 레인을 사용해서 생산할 경우는「레인번호 선택」대화창이 표시되므로 , 레인을 선택해 주십시오 . 생산중인 레인은 비활성
화되어 있습니다.
「스퀴지 이동」을 선택해 주십시오 . DOOR LOCK 램프가 소등되면 , 안전커버를 오픈할 수 있습니다 .
9
스퀴지를 스퀴지 헤드에 장착합니다 .
스퀴지 고정노브를 아래그림과 같이 스퀴지 홀더에 끼우고 돌려서 고정해 주십시오 .
c
주의
스퀴지는 반드시 YSP20 용을 사용해 주십시오 .
3S 스퀴지의 장착
고정 노브
스퀴지 홀더
67417-N3- 0 0
4-18
4
7.1 마스크 사이즈와 마스크 스톱퍼 핀 위치
사용하는 마스크의 사이즈에 대응해서 , 마스크 스톱퍼 핀 위치를 다음과 같이 변경할 필요가 있습니다.
마스크 스톱퍼 핀은 돌려서 끼우는 방식입니다.
■ 마스크 사이즈와 스톱퍼 핀 위치
마스크 프레임 사이즈
L(mm) × W(mm)
마스크 프레임 스톱퍼 위치
750 × 750 미사용
750 × 650 미사용
736 × 736 1
650 × 550 2&3
마스크 사이즈와 스톱퍼 핀 위치
1
2
3
67418-N3 -00
마스크 스톱퍼 핀
마스크 스톱퍼 핀
67419-N3- 0 0
c
주의
낙하방지를 위해서 , 마스크 스톱퍼 핀을 손으로 단단히 조여 주십시오 .
